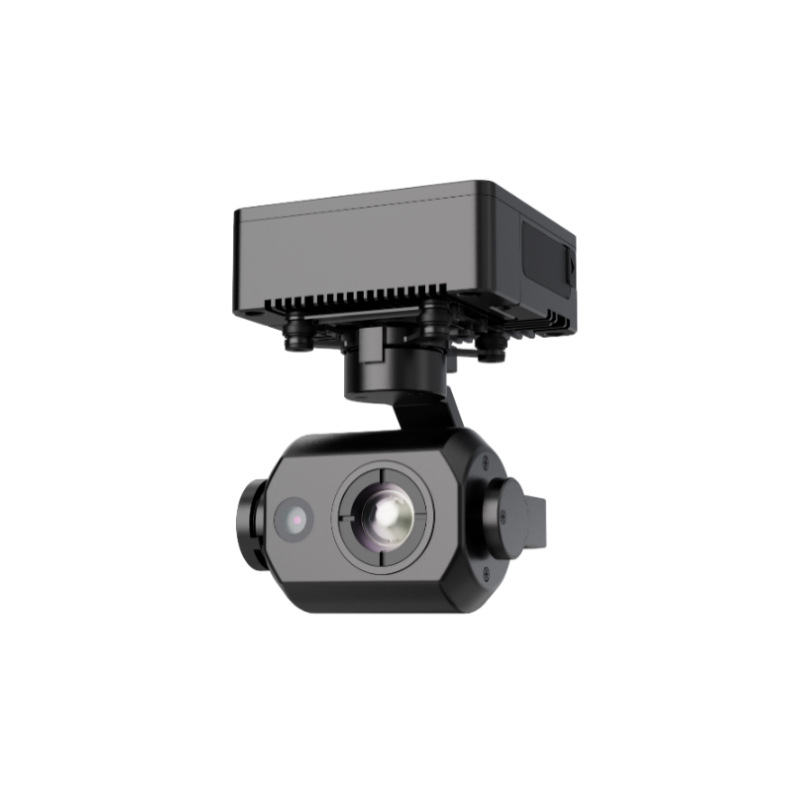

无人机相机M70系列微型三轴双光稳像吊舱

型号

M70D

M70H

云台参数

稳像精度

≤0.02°（扰动0.5°@1Hz）

框架形式

三轴机械陀螺稳像

框架设计范围

方位;-90°～+90°,横滚：-30°～+30°，俯仰：-120°～+90°

可控转动范围

俯仰-90°～+30°

红外相机参数

探测器响应波段

8-14um，长波

像元尺寸

12um

探测器像素数

384×288

640×512

光学焦距

9.1mm（±5%）

9.1mm（±5%）

光学F#

1.0

1.0

视场角

29.0°×21.7°（±5%）

48.3°×38.6°（±5%）

红外拍照分辨率

384×288

640×512

红外录像分辨率

384×288

640×512

视频帧频

25Hz

25Hz

可见光相机参数

像素数

1300万

像元尺寸

1.12μm×1.12μm

镜头焦距

3.5mm（±5%）

视场角

70.4°×39.6°（±5%、1080P）

录像分辨率

1920×1080

拍照分辨率

4K、1920×1080

跟踪器

功能

1) 具备自主目标识别；

2) 具备手动目标跟踪框大小设定、目标锁定能力；

3) 具备目标检测和跟踪预测能力；

4) 目标可见光跟踪或红外跟踪。

系统指标

存储

SD卡存储

云台尺寸

50.0mm（长）×57.0mm（宽）×62.0mm（高）（仅云台部分）；

58mm（长）×55.0mm（宽）×26.5mm（高）（仅控制盒部分）；

重量

三轴云台部分：70g±5g；

伺服控制器+跟踪器（必配）：35±2g；

控制盒（选配）：20g。

作用距离

在昼间能见度不小于8km条件下，对成年人的目标识别距离大于200m，在夜间能见度不小于8km条件下，相对湿度不大于60%，背景温差不小于5K条件下，对成年人的目标识别距离大于120m

工作温度

-40℃～+55℃

存储温度

-45℃～+60℃

淋雨试验

能够在小雨条件下正常工作
