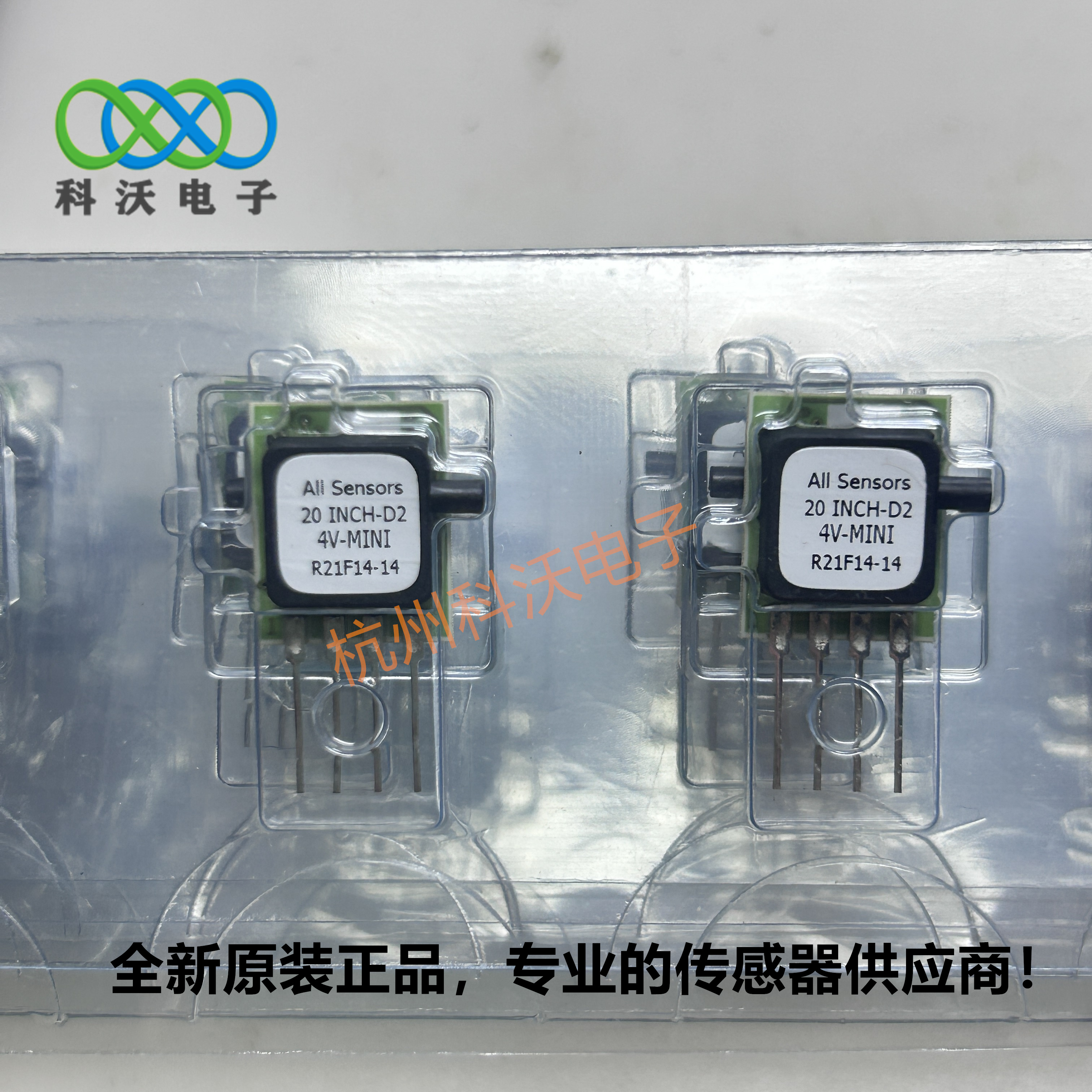

微差压实力派｜20 INCH-D2-4V-MINI 放大输出压力传感器

型号含义速览

• 20 INCH：量程 ±20 inH₂O（≈±4.98 kPa / ±0.72 PSI）
• D2：差分压力，第二代温补优化版本
• 4V：放大输出，0.25–4.75V 比例电压信号
• MINI：4 针 SIP 直插微型板装封装

核心参数

• 压力类型：差分
• 量程：±20 inH₂O
• 供电：4.5–5.5V DC
• 输出：0.25–4.75V 模拟放大
• 精度：±0.25% FS 典型
• 工作温度：-25℃ ~ +85℃
• 补偿温度：0℃ ~ +70℃
• 过载耐压：100 inH₂O；爆破：200 inH₂O
• 封装：4 针 SIP 直插，双气嘴微型结构
• 介质：空气 / 干燥非腐蚀性气体
• 合规：RoHS、无铅

产品核心优势

1. 精准稳定，温漂更低

   D2 版本优化温补与应力隔离，大幅降低温漂、位置敏感与长期漂移，测量一致性更强。
2. 即插即用，无需后级放大

   出厂校准 + 4V 标准电压输出，直接对接 ADC，简化电路设计，缩短开发周期。
3. 超小体积，高密度适配

   MINI 微型封装 + 4 针直插，节省 PCB 空间，适合便携设备、小型控制器、模组化产品。
4. 强过载防护，工况更安心

   高耐压冗余设计，应对瞬时压力冲击与误操作，提升设备可靠性与寿命。

典型应用场景

• HVAC 暖通：风道差压、滤网堵塞监测、风量闭环控制
• 医疗设备：呼吸机 / 麻醉机气压、康复器械微压监测
• 洁净室 / 实验室：房间压差、无尘车间负压控制
• 工业自动化：微压检漏、气动系统低压反馈、气体流量监测
• 环境仪器：气象微压、通风系统安全监控
