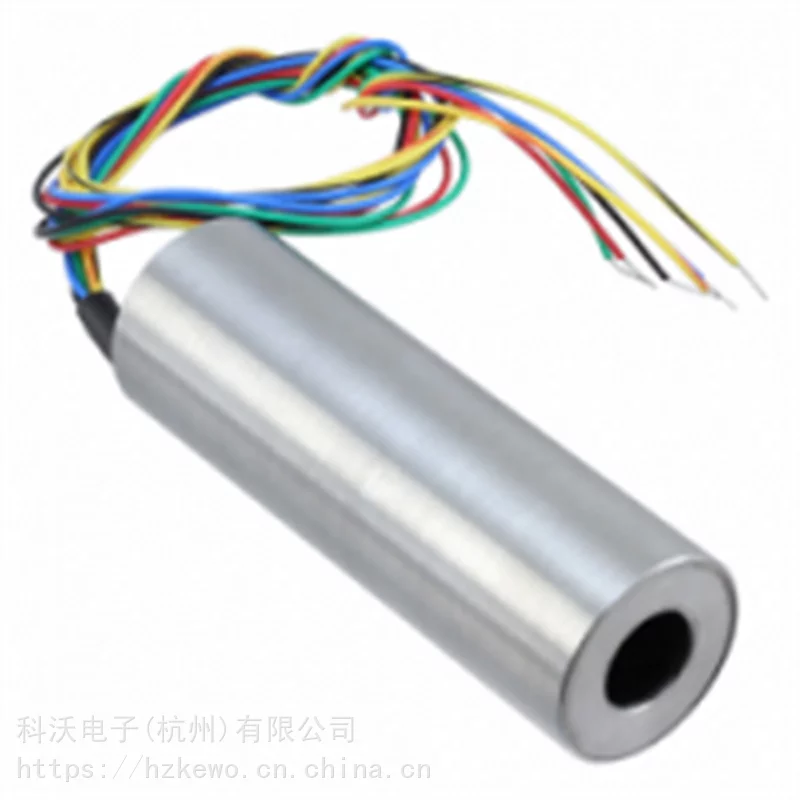

TE 泰科（MEAS）02561040-000 是 M-12 系列 高精度交流 LVDT 位移传感器，型号全称 M-12 1000，专为精密测量与严苛工业环境设计。

一、核心技术参数

产品系列：M-12 系列（12mm 直径）

测量量程：±100 mm（±3.94 in）

线性精度：±0.25% FS（满量程）

供电类型：AC 交流 3 Vrms

激励频率：500 Hz ~ 10 kHz（推荐 2.5 kHz ~ 5 kHz）

外壳直径：12 mm（0.472 in）

外壳材质：AISI 304 不锈钢

工作温度：-55°C ~ +150°C

防护等级：IP61

电气连接：6 芯 PTFE 绝缘屏蔽线（26 AWG）

温度系数：≤ 150 ppm/°C

抗振 / 抗冲击：20 g / 500 g

二、产品特点与优势

高精度、高稳定：极低温度漂移、优异重复性、无迟滞。

紧凑结构：12mm 超薄机身，行程 / 长度比优于传统型号。

超强抗干扰：双层电磁屏蔽（内部高导磁材料 + 外部不锈钢）。

长寿命：非接触测量，无机械磨损，理论寿命无限。

宽频响应：适配高速动态采集与静态精密测量。

三、M-12 系列型号对照（量程）

02561036-000：M12-10 → ±10 mm

02561037-000：M12-25 → ±25 mm

02561038-000：M12-50 → ±50 mm

02561040-000：M12-1000 → ±100 mm（当前型号）

四、典型应用

材料试验机、形变 / 位移监测

精密伺服控制、阀门定位、辊缝检测

航空航天、汽车测试、液压 / 气动位置反馈

工业自动化、高速动态采集

五、选型与替代建议

信号适配：需搭配 AC-LVDT 信号调理模块（推荐 TE 700 系列）。

替代型号：量程相近可考虑 HR 系列 02560396-000 (±50.8 mm) 或 MHR 系列 02560412-000 (±25.4 mm)。
