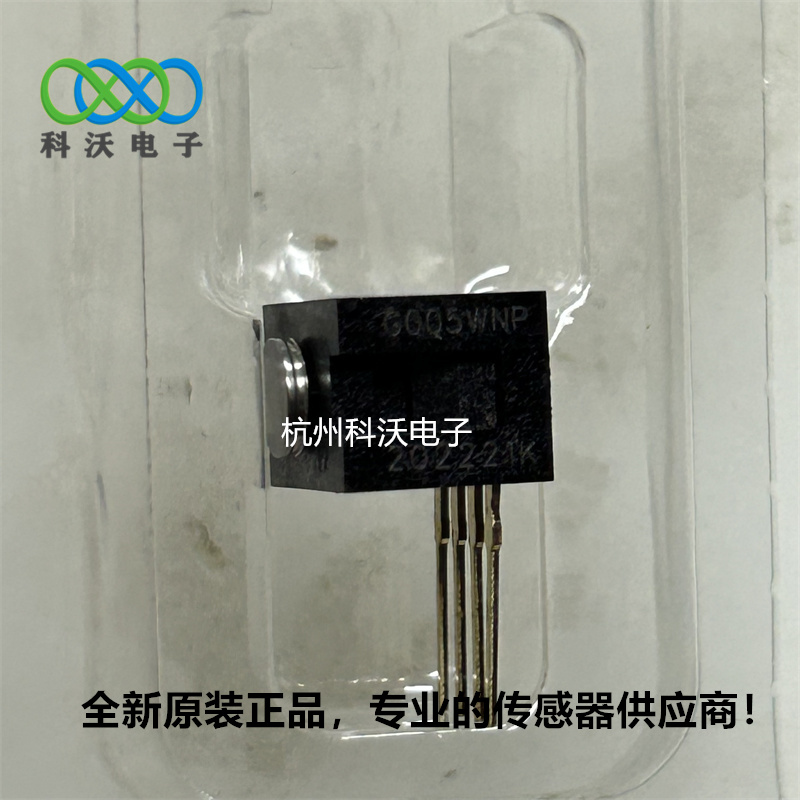

FSG005WNPB压力传感器HONEYWELL

FSG系列 力传感器

描述

FSG 系列力传感器采用紧凑的商业级封装，提供精 确、可靠的力传感性能。该传感器采用成熟的传感技术，利用专门的压阻式微加工硅传感元件。低功耗、非放大、非补偿惠斯通电桥电路设计可在 5 N、10 N、15 N 和 20 N 力范围内提供固有的稳定 mV 输出。

力传感器的工作原理是，当电阻器在任何施加的力下弯曲时，硅植入压敏电阻器的电阻都会增加。传感器将来自应用的力通过不锈钢柱塞直接集中到硅传感元件。阻力的大小与施加的力的大小成比例地变化。电路电阻的这种变化会导致相应的mV输出电平变化。

传感器封装设计采用获得***的模块化结构。使用创新的弹性体技术和工程模制塑料，可产生高达额定力三倍的过力能力。

不锈钢柱塞具有出 色的机械稳定性，适用于各种应用。各种电气互连可以接受预接线连接器、印刷电路板安装和表面安装。独特的传感器设计还提供了多种安装选项，包括安装支架。

极低的挠度（全时典型值约为 30 μmScale）有助于减少测量误差

低重复性误差（0.2%量程）提高了整体系统精度

低线性误差（0.5%量程）提高了整个力范围内的系统精度

由于机械错位，低偏心加载误差提高了系统精度分辨率达 0.0098 N，可提高客户的系统精度

快速响应时间使系统能够更快地做出决策，从而提高系统准确性

低功耗允许用于电池应用

8 kV 的高 ESD 电阻）减少了组装过程中的特殊处理

潜在应用于

医疗：

●  输液泵

● 动态无创泵

● 遮挡检测

●  肾透析机

● 肠内泵

工业：

● 负载和压缩传感

●  可变张力控制

●  机器人末端执行器

● 引线键合设备
