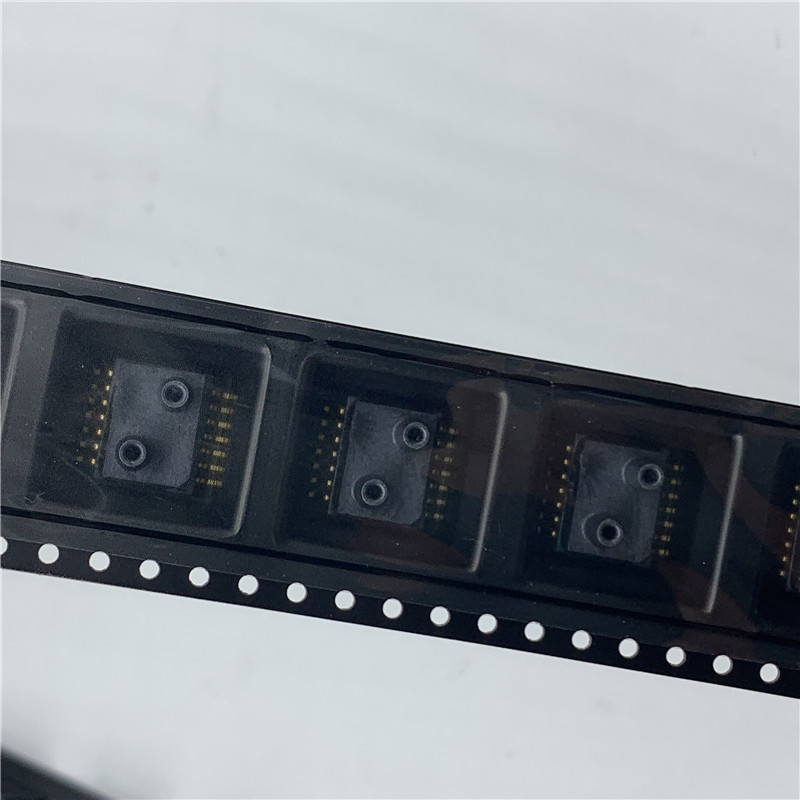

LWLP5006DD 微差压 压力传感器-6~6Kpa I2C 数字输出
面议
产品详情
📌 型号含义与核心参数
| 字段 | 含义 | 说明 |
|---|---|---|
| LWLP | 系列前缀 | 低压集成式压力传感器 |
| 5 | 封装类型 | 集成式 MEMS 芯片 + 调理芯片 |
| 006 | 量程 | ±5.5 kPa（-5500 ~ +5500 Pa） |
| D | 压力类型 | 差压（双气嘴，T = 高压、B = 低压） |
| D | 输出形式 | I²C 数字输出（SDA/SCL） |
| 供电 | 1.8 ~ 3.6 V DC | 典型 3.3 V，休眠电流 ≤20 nA |
| 精度 | ±1% FS | 全温区（-20 ~ 80 ℃）补偿 |
| 工作温度 | -40 ~ 85 ℃ | 存储 -40 ~ 120 ℃ |
| 响应时间 | 5 ~ 30 ms | 典型值随负载变化 |
| 封装 | SOP-14 | 双气嘴结构，PCB 贴片 |
🔌 引脚与通信
- 关键引脚：5=GND、6=VDD、9=SDA、10=SCL，其余 NC（空脚）。
- I²C 地址：固定 7 位地址
0000000，写命令0x00，读命令0x01，最高 400 kHz 时钟。 - 数据格式：24 位压力数据（[23:10] 有效）+24 位温度数据（[23:8] 有效），先压后温。
🛠 典型应用
- 医疗呼吸机 / 麻醉机气流监测、洁净室 / 实验室微差压、HVAC 过滤器堵塞检测、工业过程低压控制、健身器材气压反馈。
⚠️ 关键注意事项
- 气路：双气嘴，T 口接高压、B 口接低压；推荐硅胶软管，避免硬质 PVC。
- 上电：VDD/GND 与 SDA/SCL 需同时上电 / 下电，防止 BUSY 状态。
- 焊接：峰值温度 ≤235 ℃，回流曲线建议 210~235 ℃、≥200 ℃ 持续 60~90 s。
- 断电：断电 30 ms 内禁止 I²C 通信，避免数据异常。
📊 同系列选型参考
| 型号 | 量程 | 压力类型 | 输出 |
|---|---|---|---|
| LWLP5006DD | ±5.5 kPa | 差压 | I²C |
| LWLP5006GD | 0 ~ 5.5 kPa | 表压 | I²C |
| LWLP5010DD | ±10 kPa | 差压 | I²C |
| LWLP5020DD | ±20 kPa | 差压 | I²C |
