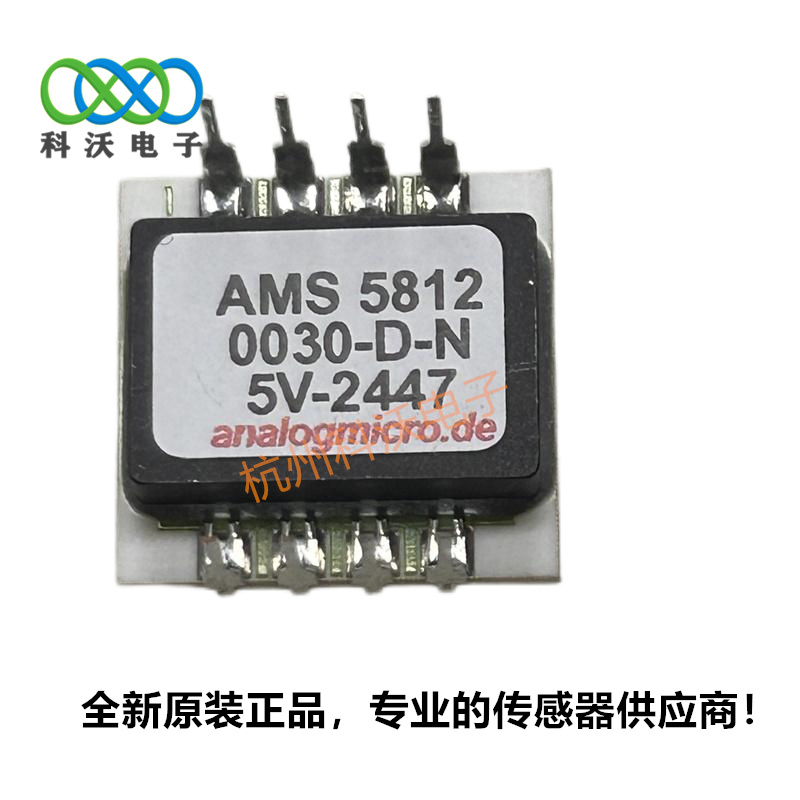

AMS5812-0030-D-N压力传感器AMG德国进口

AMS5812-0030-D-N 是德国 Analog Microelectronics（AMSYS）出品的 高精度差压压力传感器，同时具备 模拟电压（0.5-4.5V） 与 数字 I2C 双输出，可直接替代 SM5812/SM5852。

一、型号完整解析

• AMS5812：系列名（板载式压力传感器）
• 0030：量程 0 ~ 30 PSI (差压) ≈ 0 ~ 2068 mbar / 0 ~ 2.068 MPa
• D：Differential（差压）
• N：封装形式 — 无气管（O-ring 密封 /manifold 安装）

二、核心参数

• 压力类型：差压（Differential）
• 量程：0 ~ 30 PSI（0 ~ 2068 mbar）
• 供电：4.75 ~ 5.25 V DC（典型 5V）
• 模拟输出：0.5 ~ 4.5 V（比例式，与供电相关）
• 数字输出：I2C（15bit 压力 + 温度，地址可编程）
• 精度：±1.0% FSO（全温 -25~+85°C）
• 响应时间：< 2 ms
• 长期稳定性：< 0.5% FSO / 年
• 封装：陶瓷 DIP-8（宽度 0.6"）
• 介质：空气、非腐蚀性干燥气体
• 应用：工业过程控制、HVAC、医疗设备、气体流量、泄漏检测

三、引脚定义（DIP-8）

1. VDD：+5V
2. GND：地
3. VOUT：模拟输出
4. SDA：I2C 数据
5. SCL：I2C 时钟
6. NC：空脚
7. NC：空脚
8. NC：空脚

四、选型对照（同系列）

• AMS5812-0015-D-N：0~15 PSI 差压，无管
• AMS5812-0030-D-N：0~30 PSI 差压，无管（本型号）
• AMS5812-0030-D-B：0~30 PSI 差压，带气管（B=Barbed）

五、与 All Sensors PRIME 对比

• AMS5812-0030-D-N：30PSI、双输出、I2C、±1%、N 封装
• 15 PSI-D-PRIME-MV：15PSI、毫伏输出、±0.25%、SIP-6
