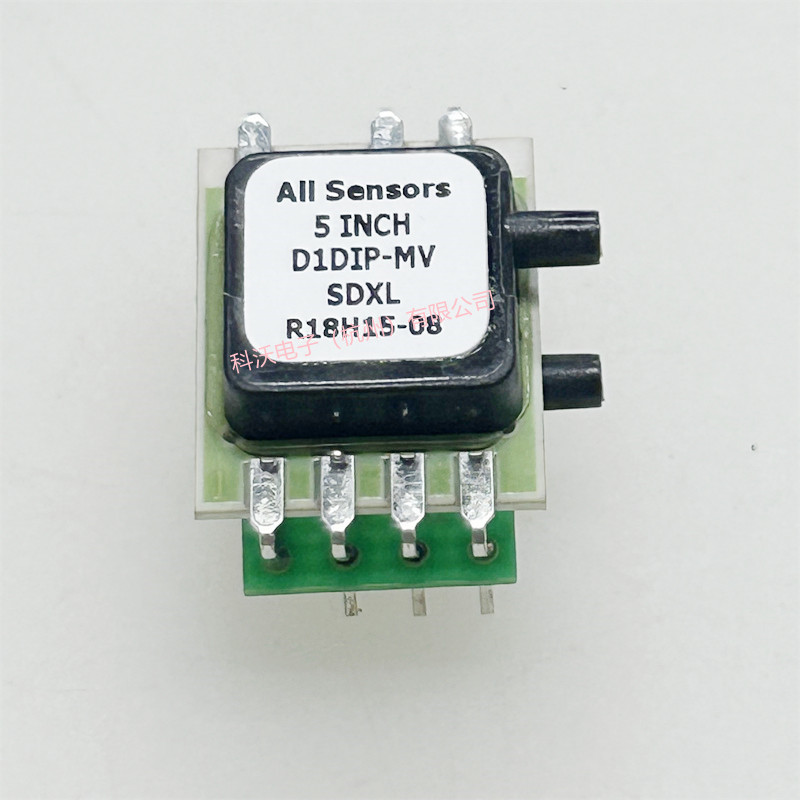

5 INCH-D1DIP-MV-SDXL压力传感器

5 INCH-D1DIP-MV-SDXL 是 Amphenol All Sensors（原 Honeywell 旗下）MDCX/SDXL 系列 微差压传感器，专为 0~5 英寸水柱（0~1244 Pa） 低压差测量设计，DIP 直插封装、毫伏输出、温度补偿。

一、核心参数（官方规格）

• 品牌：Amphenol All Sensors
• 压力类型：差压 (Differential)
• 量程：0 ~ 5 INCH H₂O (0 ~ 1244 Pa, ≈0.18 PSI)
• 输出信号：比例毫伏 (Ratiometric mV)
• 供电电压：5 ~ 16 VDC
• 满量程输出：~20 mV @ 5V 供电
• 精度：±0.25% FS（典型）
• 温度补偿：0 ~ 50°C
• 工作温度：-25 ~ +85°C
• 封装：7 针 DIP 直插（双端口同侧）
• 压力端口：双管嘴（Ø≈2.3mm）
• 适用介质：空气、非腐蚀性气体

二、型号含义解析

• 5 INCH：量程 0-5 英寸水柱
• D1：双端口同侧 (Dual Port, Same Side)
• DIP：直插封装
• MV：毫伏输出
• SDXL：高精度、温度补偿版（替代老款 SDX）

三、关键特性

1. 超低压力测量：专为 1~30 IN H₂O 微差压场景优化
2. 高稳定性：专有补偿技术，低零点漂移、低温度误差
3. 板级安装：标准 DIP 引脚，直接 PCB 焊接
4. 低功耗：高阻抗设计，适合电池供电设备
5. 抗干扰：共模压力 10 psig，适合复杂工况

四、典型应用

• 医疗：呼吸机、麻醉机、肺活量计
• HVAC：风管风压、过滤器堵塞监测
• 工业：气动控制、泄漏检测、流速测量
• 环境：洁净室、实验室微压差控制

五、同系列选型参考

六、采购信息

• 渠道：科沃电子为授权代理商，可提供原装现货、技术支持与替代方案。
