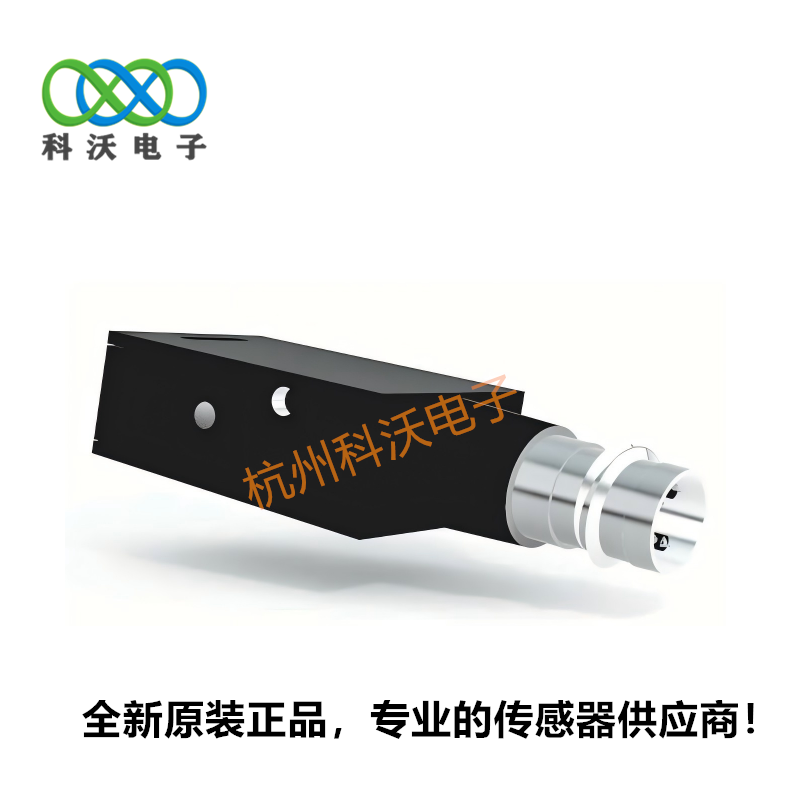

HYB HPSD5000-100M-G海拔高度计、空速传感器、高精度压力传感器

HPSD5000 是 HYB (HYBYSENS) 公司继 HPSD3000/4000 之后推出的高精度、宽温区、数字 I2C 输出差压 / 表压 MEMS 压力传感器系列。

一、系列定位与核心特点

• 定位：工业级高精度，性能全面优于 HPSD4000 系列

• 输出：纯数字 I2C 输出（16 位 ADC，压力 + 温度）

• 精度：±0.2% FS（全温区总误差，优于 4000 系列的 0.5%）

• 温区：-40°C ~ +125°C（超宽工作 / 补偿温度，工业***环境适用）

• 供电：3.0 ~ 5.5 V DC（宽电压，兼容 3.3V/5V 系统）

• 压力类型：差压 (D)、表压 (G)

• 量程：1 mbar ~ 7 bar（覆盖微差压至中高压）

二、型号命名规则（以 HPSD5000-050M-D 为例）

• HPSD5000：系列名称

• 050M：量程 ±50 mbar (±5 kPa)

• 001M = ±1 mbar, 010M = ±10 mbar, 020M = ±20 mbar, 050M = ±50 mbar

• D：压力类型 Differential (差压)；G = Gauge (表压)

三、HPSD5000-050M-D 核心参数（最常用型号）

• 压力类型：双向差压 (Bidirectional Differential)

• 量程：±50 mbar (±5 kPa, ±0.05 bar)

• 供电电压：3.0 ~ 5.5 V DC（典型 3.3V / 5.0V）

• 输出信号：I2C 数字输出（16 位），同时输出压力与温度数据

• 总误差（全温）：±0.2% FS（-40°C ~ +125°C，含非线性、迟滞、温补）

• 补偿温度：-40°C ~ +125°C

• 工作温度：-40°C ~ +125°C

• 存储温度：-55°C ~ +150°C

• 过载压力：10 × FS（±500 mbar）

• 破坏压力：15 × FS（±750 mbar）

• 介质兼容性：干燥空气、非腐蚀性气体、弱腐蚀性液体

• 封装：SIP-6 / DIP 直插，双压力端口（金属 / 塑料）

• 功耗：低功耗模式 <10 ?A

四、同系列常用量程速览

• HPSD5000-001M-D：±1 mbar (±100 Pa)

• HPSD5000-010M-D：±10 mbar (±1 kPa)

• HPSD5000-020M-D：±20 mbar (±2 kPa)

• HPSD5000-050M-D：±50 mbar (±5 kPa)

• HPSD5000-100M-D：±100 mbar (±10 kPa)

• HPSD5000-350M-D：±350 mbar (±35 kPa)

• HPSD5000-001B-D：±1 bar (±100 kPa)

五、典型应用

• 工业过程控制：高精度气流 / 液流监测、过滤器压差

• 医疗设备：呼吸机、麻醉机、精密负压控制

• HVAC 暖通：洁净室、实验室风压控制

• 环境监测：烟气分析、粉尘检漏

• 汽车 / 航空：海拔高度计、空速传感器

六、与 HPSD4000 系列核心对比
