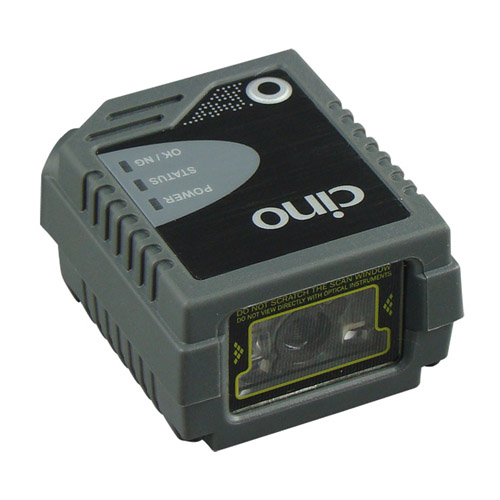

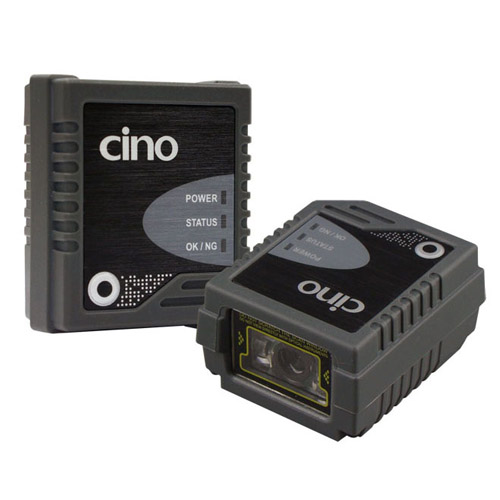

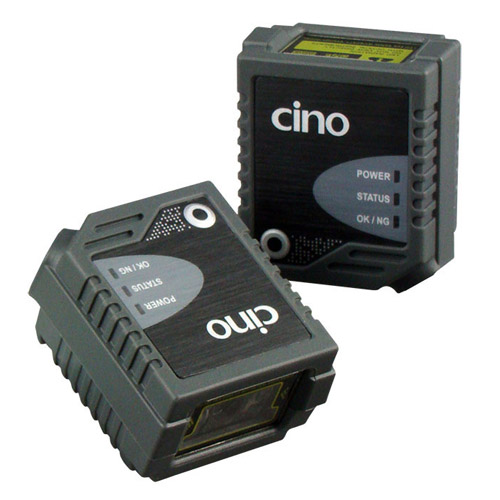

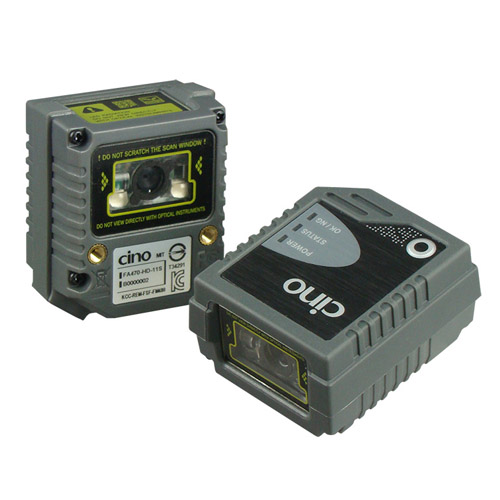

伟斯Cino FA470-SR/HD工业2D固定式成像器小巧二维影像固定式条码扫描器

        Cino FA470-SR/HD是一款为商业与工业场景设计的2D固定式成像器。其体积小巧，可独立使用或集成到自助终端、产线等系统中。设备采用FuzzyScan成像技术，支持读取一维、二维及堆叠式条码，并对低对比、变形、污损（但完整）或电子屏幕条码具备读取能力。提供SR与HD两种型号，适应不同条码密度需求，并可选配前视或侧视扫描窗口。机身具备IP54防护等级，可承受从1.5米高度跌落。支持USB、RS-232及Universal接口，配备外部触发、OK/NG信号输出及多种操作模式（如触发、感应、持续等），便于灵活部署。

伟斯Cino FA470-SR/HD工业2D固定式成像器小巧二维影像固定式条码扫描器特点

1、坚固的外壳，IP54级的保护；

2、采用散热技术来降低温度；

3、支持串行触发命令和外部触发；

4、支持OK和NG输出信号；

5、SR或HD型号可供选择；

6、USB，TRS-232或Universal界面缆线；

7、可选配前视或侧视扫描窗口；

8、使用测试模式可协助扫描器定位；

9、读取低对比、肮脏或损坏（但完整）的条码；

10、能读取多种1D、2D与堆叠式条码；

11、可使用DataWizard Premium执行进阶的数据编排；

12、可使用DataWizard Premium开发系统防护机制。

伟斯Cino FA470-SR/HD工业2D固定式成像器小巧二维影像固定式条码扫描器详细参数

性能参数

扫描模式：面阵成像

印刷对比度：反射差不低于20%

光源：瞄准图案：630nm LED

           照明：630nm LED

分辨率：SR型号：≥3.3mil Code 39

                              ≥7mil DM

              HD型号：≥2.7mil Code 39

                              ≥5mil DM

旋转/俯仰/偏斜：旋转：360°；俯仰：±75°；偏斜：±65°

运动容差：高达25英寸/秒（63.5厘米/秒）

读取范围*1：SR型号：5mil（0.13mm）Code 39：6.0 - 19.5（2.4”- 4.3”）

                                     13mil（0.33mm）UPC/EAN：4.2 - 40.0（1.7”- 15.7”）

                                      10mil（0.25mm）DM：4.7 - 18.0（1.9”- 7.1”）

                      HD型号：3mil（0.07mm）Code 39：5.5 - 11.0（2.2”- 4.3”）

                                      5mil（0.13mm）Code 39：4.5 - 13.5（1.8”- 5.3”）

                                     13mil（0.33mm）UPC/EAN：4.5 - 22.0（1.8”- 8.7”）

                                     10mil（0.25mm）DM：3.0 - 13.0（1.2”- 5.1”）

                                     10mil（0.25mm）QR Code：3.5 - 13.5（1.4”- 5.3”）

操作模式：触发、交替、电平、持续、感应

主机接口：RS232串行接口

                  USB HID（USB键盘）

                  USB虚拟串口

用户界面：3个LED指示灯（电源、状态、OK/NG指示）

                   测试按钮

                   可编程蜂鸣器

配置设置：3个LED指示灯（电源、状态、OK/NG指示）

                  测试按钮

                  可编程蜂鸣器

数据编辑：DataWizard Condensed、DataWizard Premium

图像捕捉：图形格式：BMP

物理和电气特性

尺寸（长x宽x高）：47.6 x 40.6 x 25.6毫米

重量：120克（RS232或Universal版本）

            95克（USB版本）

扫描窗：可选正面或侧面扫描窗

连接器：RS232版本：9针D-sub母头

               USB版本：USB 4针Type A

               Universal版本：15针D-sub HD母头

输入电压：5VDC±10%

电流：工作状态：285毫安5VDC

           待机状态：160毫安5VDC

可读取的条码类型

一维线性码：Code 39, Code 39 Full ASCII, Code 32, Code 128,GS1-128, Codabar, Code 11, Code 93,Standard & Industrial 2 of 5, Interleaved & Matrix 2 of 5,IATA, EAN/UPC/JAN, EAN/UPC/JAN with Addendum,Telepen, MSI/Plessey & UK/Plessey ,GS1 DataBar, Linear & Linear Stacked

二维码：PDF417, Micro PDF417, Codablock F, Code 16K,Code 49, Composite Codes, DataMatrix, MaxiCode,QR Code, Aztec, MicroQR

邮政编码：Australian Post, US Planet, US Postnet, Japan Post, Dutch KIX code, Intelligent Mail, British Post

环境参数

跌落规格：可承受从1.5米（5英尺）高度跌落至混凝土表面

环境密封：IP54防护等级

工作温度：-10℃至50℃（14℉至122℉）

储存温度：-40℃至70℃（-40℉至158℉）

湿度：5%至95%相对湿度，无冷凝

环境光抗扰度：0 ~ 100,000勒克斯

静电放电防护：承受15KV放电后功能正常

安规认证

电磁兼容性(EMC)：CE, FCC, BSMI, VCCI, KC

防护认证*2：LED人眼防护IEC62471标准，豁免组

环境：符合RoHS指令

相关配件

线缆：USB电源线

其他：5VDC电源适配器

1、读取距离基于Cino的测试环境条件测得。

2、请勿直视LED光束。
