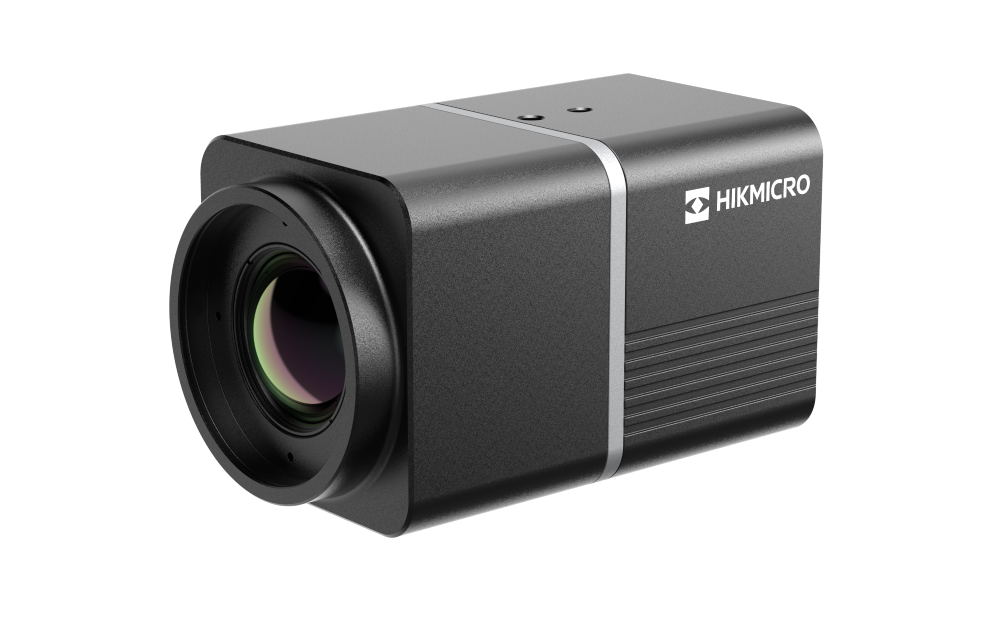

海康微影TSR615MSD 在线测温热像仪

型号

TSR615MSD

热成像

传感器类型

氧化钒非制冷型探测器

分辨率

640 × 512

帧频

50 Hz: 50 fps
100Hz：100fps

像元尺寸

17 μm

响应波段

8~14 μm

NETD（噪声等效温差）

小于80 mk(@25 °C,F#=1.0)

最大图像尺寸

640 × 512

热成像镜头焦距

15 mm

MRAD（空间分辨率）

1.13

最大光圈值

F1.0

热成像近摄距

0.15 m

热成像聚焦

半自动/手动

测温最远距离（0.1×0.1m）

16 m

视场角

384×288：26.8°（H）*20.3°（V）
640×512：45°（H）*36.1°（V）

调色板

白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝、蓝红、夏、冬等18种

测温精度

±2°C或者读数的±2%（量程范围内），取最大值；常温下测温精度±1°C或者读数的±1%（0~150°C），取最大值

测温范围

- 20°C-2000°C

传感器热响应时间

4ms

图像处理

智能信息叠加

21个测温规则（点、框规则任意数量组合，线规则最多一条）

视音频

最大预览路数

20路

视频压缩标准

H.265/H.264/MJPEG

接口

客户端

HIKMICRO Analyzer

报警输入

支持1路DC 0~3.3 V报警输入

报警输出

支持1路常开型开关量输出

RS485控制接口

1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议

网口

1路RJ45接口10 M/100 M/1000 M自适应以太网口

网络协议

IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP

应用编程接口

支持ISAPI、SDK 16/32bit 640*512或者384*288像素温度数据输出，开放型网络视频接口标准协议

模拟视频输出

支持1路CVBS输出

系统参数

菜单语言

中文

存储温度和湿度

-40 °C ~70 °C，＜90% RH

外壳材质

铝合金

安装

1/4"-20 UNC

尺寸

121.7 × 74 × 72 mm（长宽高）

装箱清单

设备×1，说明书×1，电源适配器×1,3米网线×1，高强度抗冲击便携箱×1

电源输入

DC 12~24 V
备注：包装标配DC 12 V电源适配器

功率

Max. 6.4W

工作温度和湿度

-20°C ~50 °C，＜90% RH

防护等级

IP42

重量

约 910g
