1 产品概述

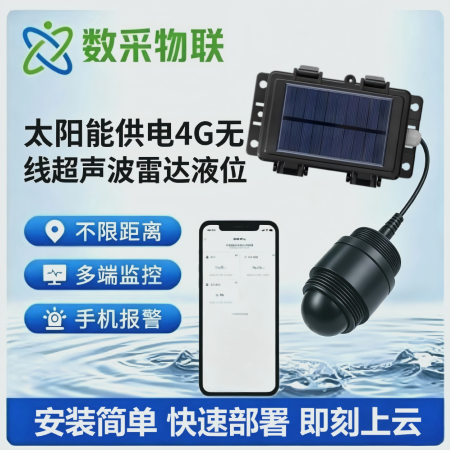

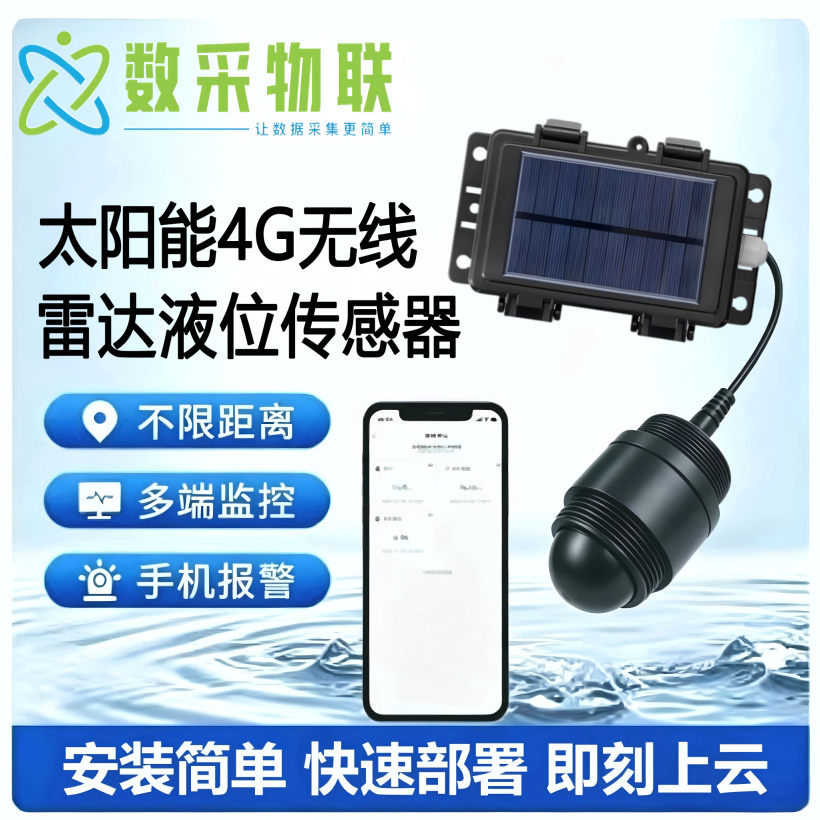

DAQ-SP-RL4G太阳能供电4G无线雷达液位传感器是上海数采物联网科技有限公司推出的一款无线液位测量产品，集成79～81GHz毫米波雷达液位传感单元、太阳能供电模块、锂电池储能单元、4G无线传输模块于一体，延续雷达传感器高精度、高稳定性的核心优势，同时搭载低功耗控制电路，无需外接市电，依靠太阳能自主供电。

终端内置可充电锂电池，户外防雨，方便户外安装。内置4G物联网SIM卡，定时采集的数据可以直接接入物联网云平台，可直接在手机App或浏览器上查看设备实时数据信息。适用于各种户外不方便供电的远程监测场景。

2 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！(=^_^=)

本产品，现场只需普通工人接电安装即可!无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

3 产品特性参数

3.1采集特性

l 采集类型：液体水位

l 液位量程：0～15m（可定制其他量程）

l 液体精度等级：±2mm

l 采集频率：15分钟/次（可设置）

3.2电气特性

l 太阳能板功率：1W

l 工作电压：DC12V

l 电池容量：0.5Ah

3.3通信特性

l 默认支持4G网络

l 可定制WiFi/LoRa等其他通信方式

3.4结构特性

l 主体尺寸：174.5mm×90.60mm×43mm

l 传感器外径尺寸：Ф39.5mm

l 主体防护等级：IP65

l 主体安装方式：壁挂或螺丝紧固

l 传感器安装方式：前置/后置面板安装

3.5工作环境

l 温度:-20°C～85°C，

l 湿度:0～95%（无冷凝、无结露）

4产品核心优势

u 低功耗自供电，采用清洁能源实现“零碳”

u 外观精美，防水防尘，可以运行在各种复杂的野外环境

u 安装简单，快速部署，助力物联网项目快速落地

u 支持自定义注册包和心跳包，方便平台区分设备。

u 支持任意物联网云平台和组态软件，提供数据协议对接

u 支持电池电压采集，方便查看电池电量

u 支持远程配置参数，FOTA远程升级，最大限度减少现场施工维护的人员成本

5数据展示与查看

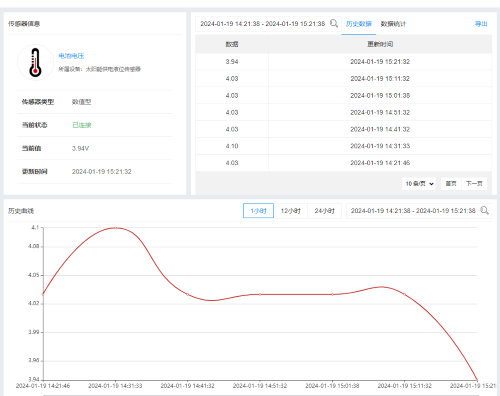

本设备具备数据存储功能，云平台可以将设备上传的数据保存到服务器中，当用户需要查询历史数据时，可以通过app或者web方式调取设备历史数据，既绘制成历史曲线，还可以将数据下载到本地方便用户查询、操作。

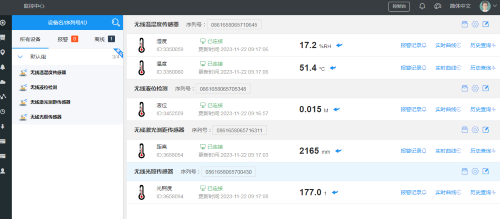

平台网页端数据展示示例

用户可以通过手机app或者电脑浏览器访问云平台，从而获取设备的数据。访问网址为view.daq-iot.com，打开网址用我方开通的账号和密码登录即可查看设备的实时数值、历史数据。手机端操作界面如下，用户可以通过app实时查看液位高度、信号强度以及供电电池的电压。

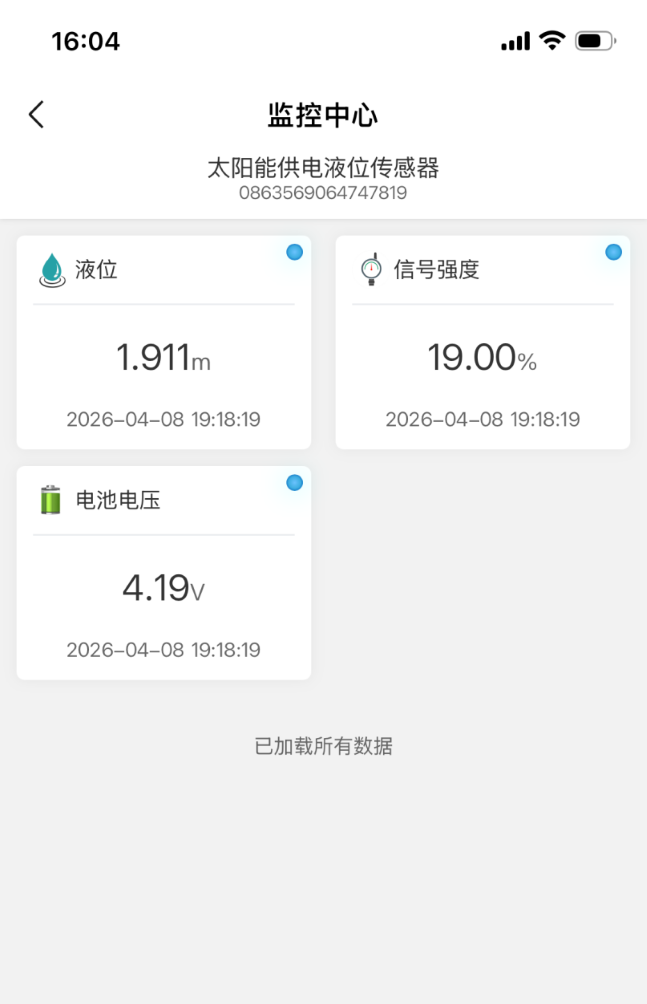

平台手机APP数据展示示例

6数据上报通信协议

数据上传方式支持TCP、UDP、HTTP、MQTT等主流通信方式，数据格式可以用json的方式对接第三方平台。

6.1数据上报通讯协议解析说明

JSON格式数据报文示例：

{

"liquidlevel":8,//液位深度m

"id":"861658062222974",//设备ID

}
