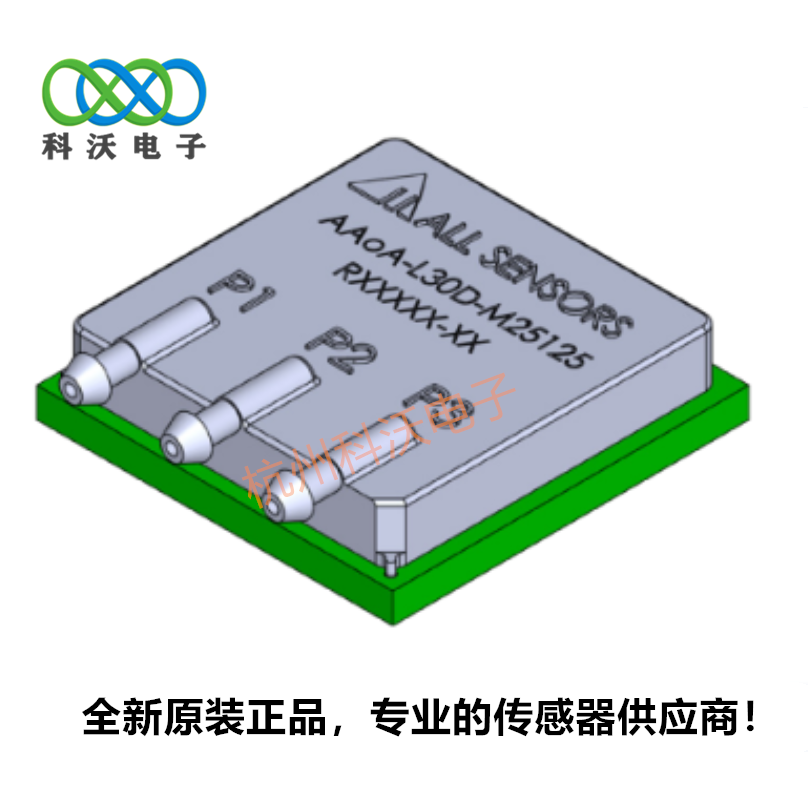

AAoA 三压力攻角传感器

Amphenol All Sensors · AAoA Series · Angle of Attack (AoA) Triple Pressure Sensor

AAoA 是 Amphenol All Sensors 推出的三压力攻角传感器，一颗芯片同时输出攻角、空速、高度所需的全部气压信号，专为无人机、eVTOL、导弹等飞行平台的气动测量设计。它把两路差压、一路绝压和温度集成在一颗无引脚 SMT 封装内，外部只需 3 个气口，即可替代传统 2~3 颗独立传感器。

关键参数速览

• 量程：差压 ±5 / ±10 / ±30 / ±60 / ±100 inH₂O（约 ±1.25 ~ ±24.9 kPa）；绝压 250~1250 mbarA

• 精度：±0.10% FSS（25°C）；全温区总误差带最低 ±0.15% FSS（-20~+85°C）

• 数字接口：I²C（400 kHz）/ SPI，三通道独立片选（I²C 地址 0x25 / 0x26 / 0x27）

• 供电：2.7 ~ 5.5 V；工作电流典型 9 mA，待机 4.5 µA

• 封装：无引脚 SMT 表贴，约 22.86 × 22.61 × 5.36 mm，3 个侧边气口

• 工作温度：-40 ~ +85°C（存储 -40 ~ +125°C）

产品概述

攻角（AoA）是飞行器机翼与气流方向的夹角，是飞控计算升力、失速边界和姿态的核心参数。要测准攻角，需要同时获得多个方向的气压差，这正是 AAoA 的核心能力。AAoA 通过内部气路把三路信号整理为 3 个外接气口的简洁结构，数字输出（I²C 或 SPI）直接连接飞控 MCU，配合工厂写入的补偿系数，可在主控端进一步修正线性度和温度误差。

与同厂 AUAV 系列相比：AUAV 只测空速+高度（2 个气口，皮托管原理），AAoA 多了一路差压通道（3 个气口，多孔探针原理），能够测量真实攻角，是攻角敏感型飞控的更优选择。

核心优势

• 三合一高度集成：2 路差压 + 1 路绝压 + 温度，一颗芯片顶 2~3 颗传统传感器，显著减小体积、重量和系统复杂度。

• 内部气路集成：两路差压共用同一负压参考，外部只需 3 个气口，省去外接气管，可靠性更高、安装更简单。

• 高精度测量：24-bit 高分辨率 ADC，压力有效分辨率 17.2 bit；全温区总误差带最低 ±0.15%FSS，精度 ±0.10%FSS。

• 数字直连主控：I²C / SPI 双接口，三个通道独立片选与转换完成指示（EOC），无需模拟采集电路。

• 宽温区工作：-40 ~ +85°C 全温区补偿，存储温度 -40 ~ +125°C，适应严苛飞行环境。

• 轻量紧凑：无引脚表贴封装（约 22.9 × 22.6 mm），兼容自动化 SMT 回流焊，适合小型化无人机。

• 低功耗省电：2.7 ~ 5.5V 宽供电，待机电流仅 4.5 µA，单次测量约 2 ms。

• 可 OEM 定制：量程、封装、校准均可按项目定制，支持从样品到量产的完整服务。
