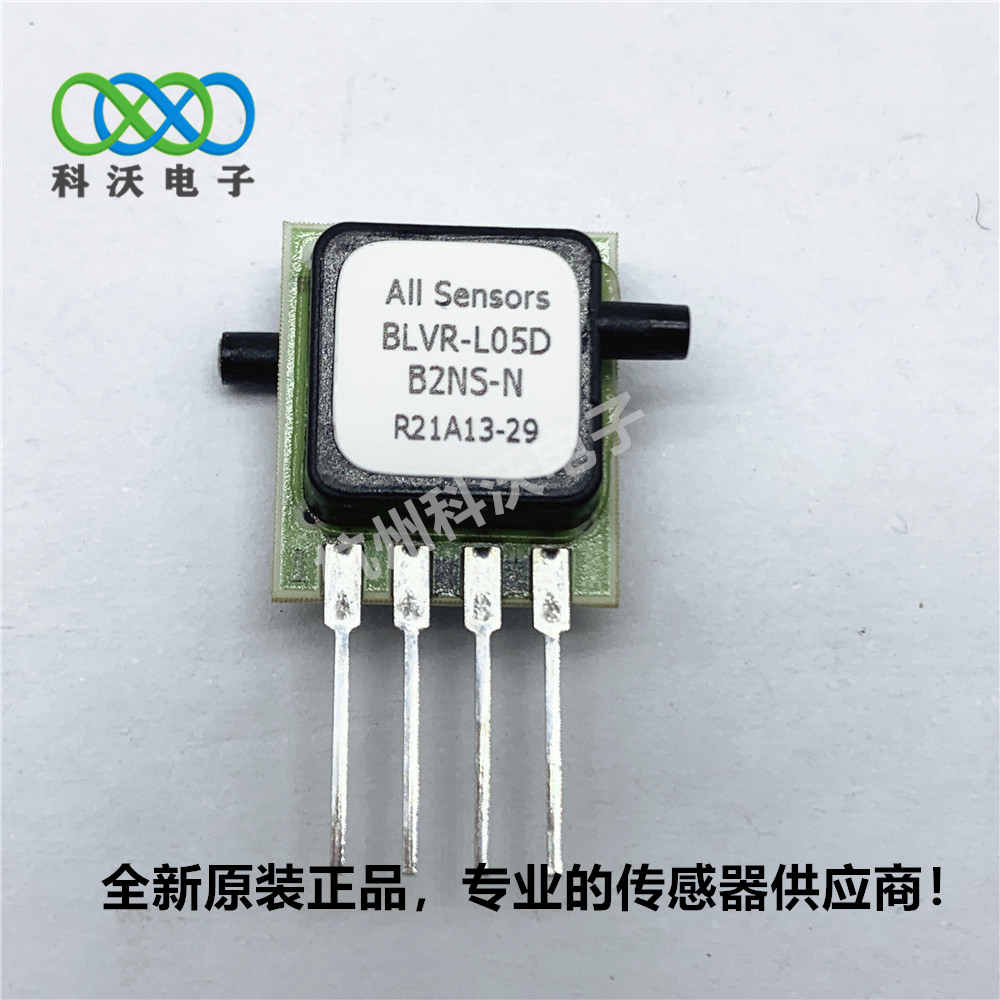

BLVR‑L05D‑B2NS‑N｜Amphenol‑All Sensors 差压 MEMS 压力传感器All Sensors

BLVR 系列，低压差压、低电压供电、mV 比例输出、SIP 直插封装，专用于气体微差压测量

表格

• 压力类型：差压 Differential
• 量程：±5 inH₂O（±12.45 mbar）
• 供电：1.8~3.3 V DC（比例输出 ratiometric）
• 满量程输出 @3.3V：典型约 24 mV
• 线性 + 迟滞：0.3 %FSS
• 零点偏移：±8 mV
• 姿态灵敏度：±0.2 μV/g（几乎不受安装姿态影响）
• 响应时间：100 μs（10‑90%）
• 耐压 (Proof)：50 inH₂O；爆破压力：75 inH₂O
• 工作温度：‑20 ~ +85℃；储存‑40~125℃
• 输入 / 输出阻抗：2.1 kΩ
• 长期漂移：±80 μV / 年
• 介质：仅限空气、干燥非腐蚀性气体，不可用于液体

关键特点

1. CoBeam2™专利技术，降低封装应力、姿态漂移极小，预热漂移小
2. 1.8‑3.3V 低压供电，适合电池供电便携设备
3. 原始 mV 裸传感器，芯片级，无放大、无温度补偿电路，后端需要外接运放 + 信号调理
4. SIP 直插，双嘴反向，适合测两点气体压差

典型应用场景

• HVAC 暖通空调：风压差、滤网堵塞检测
• 医疗设备：呼吸、气流检测
• 环境监测、气体流量差压采集
• 手持 / 便携气体检测设备

注意要点

1. 只测干燥气体，不能接触水汽、腐蚀性气体；需要防潮可选后缀‑P（派瑞 lene 涂层）
2. 输出是毫伏级微弱信号，必须做放大、零点校准、温度补偿，不能直接接 MCU ADC
3. B2NS：两个气口方向相反；B1NS 为两个气口同向；BGNS 为单气口

同系列可替代型号

• BLVR‑L01D：±1 inH₂O
• BLVR‑L10D：±10 inH₂O
• BLVR‑L20D：±20 inH₂O
• BLVR‑L30D：±30 inH₂O
