NaviGuider I2C海洋滑翔机/机器人/无人机/浮标姿态定向导航

美国 PNI 原厂一体化十轴姿态导航模块，内置SENtral-A2 专用协处理器，自带卡尔曼滤波、软硬铁自动校准，直接输出航向姿态，无人机、移动机器人、寻北设备主流高端方案；核心磁力芯片就是RM3100（你前面一直在选型的地磁传感器）。

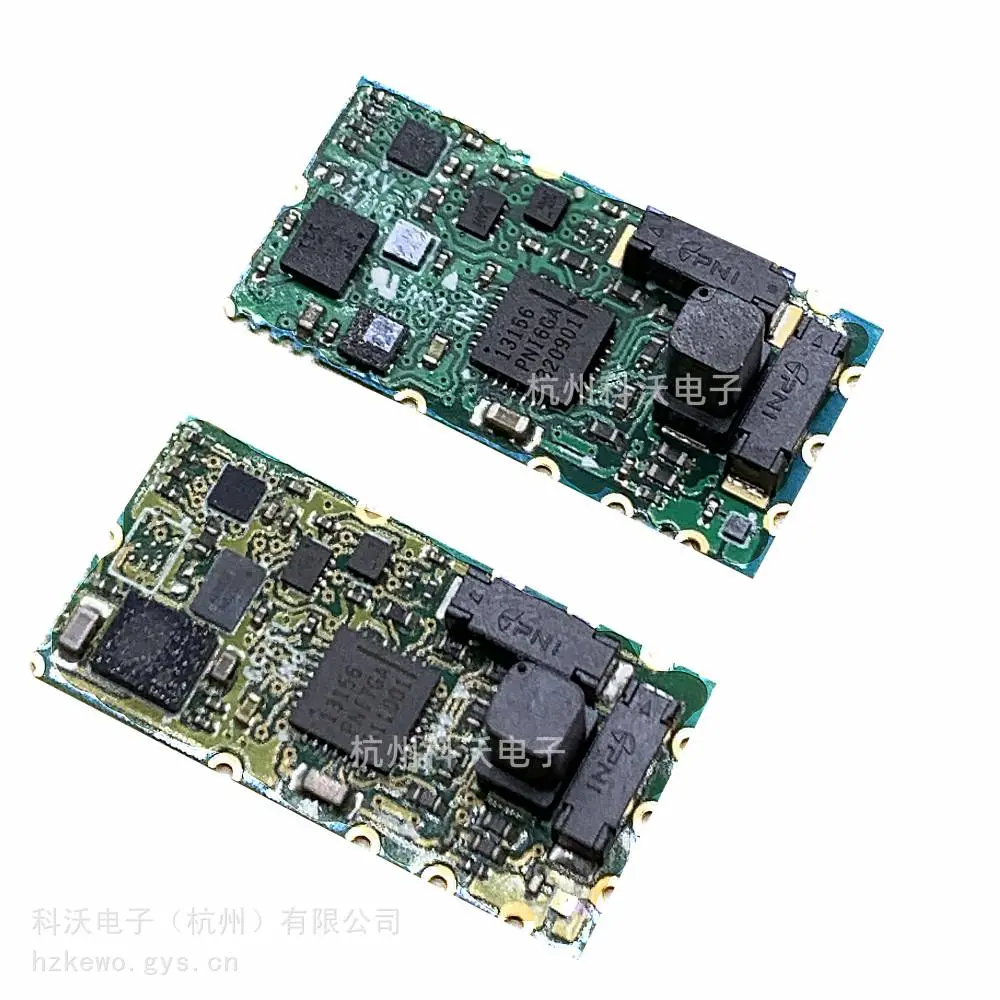

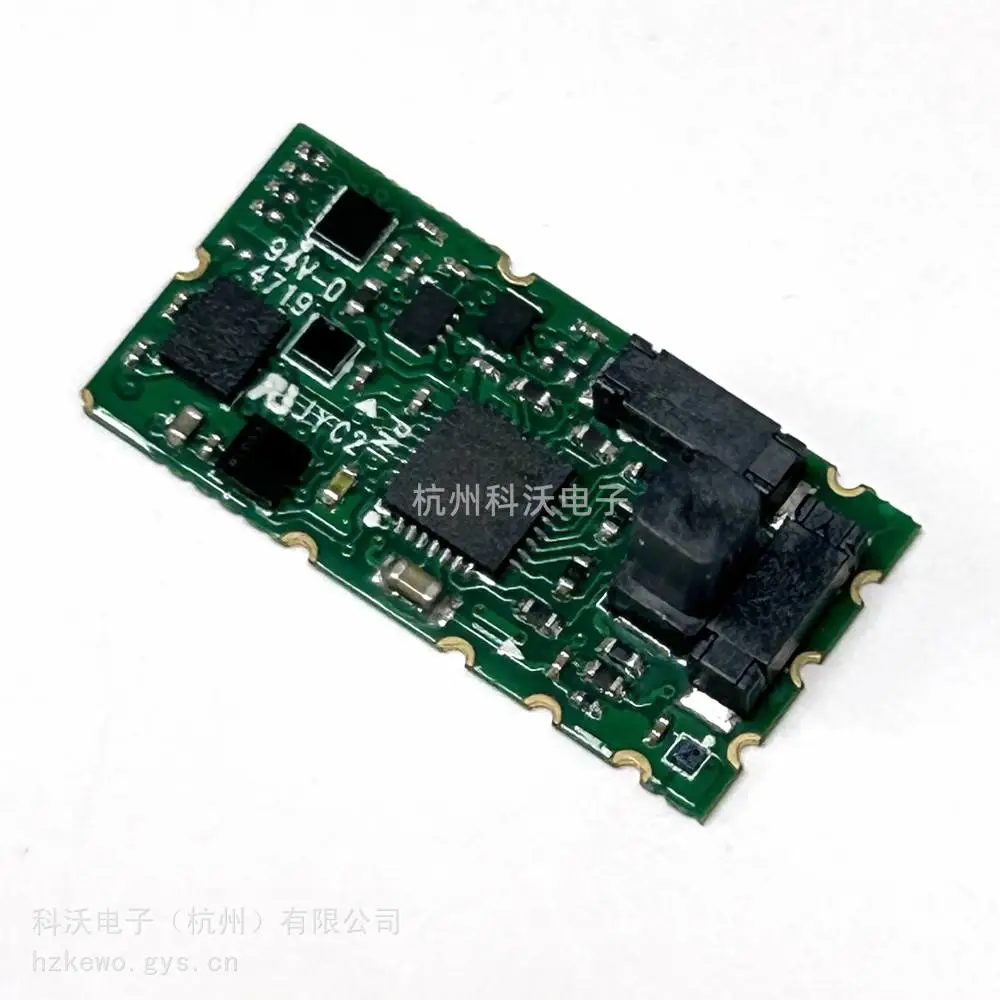

一、硬件构成

1. 三轴磁力计：PNI RM3100（AMR 磁阻）

2. 三轴加速度计 + 三轴陀螺仪：ST LSM6DSL（6 轴 IMU）

3. 单轴气压高度计：ST LPS25H合计：3+6+1 = 10 轴核心优势：RM3100 免 S/R 复位、不易被强磁场磁化，相比 HMC 系列长期稳定性更强。

二、关键性能参数

姿态罗盘指标

• 航向精度：2° RMS（典型）

• 角度分辨率：0.01°

• 俯仰范围：±90°；横滚范围：±180°

• 俯仰 / 横滚精度：1° RMS

• 输出速率：200Hz

惯性传感器参数

• 加速度计量程：±4g；噪声 80 μg/√Hz

• 陀螺仪量程：±2000 dps；零漂＜2 °/min；噪声 4 mdps/√Hz

电气规格

• 供电：1.71～3.6V DC（标准 3.3V 系统）

• 通信：I²C（主接口）

• 工作温度：-40℃ ~ +85℃

• 功耗：9 轴融合模式＜150μA；待机电流＜5μA，非常适合电池供电设备

支持输出数据（协处理器内部解算完成）

航向角、俯仰、横滚、四元数、旋转矩阵；原始三轴磁场 / 加速度 / 角速度；气压高度；线性加速度、计步器、运动检测。

三、核心特色（区别普通九轴模块）

1. 内置 PNI 原厂 15 阶卡尔曼滤波主控 MCU 不需要自己编写姿态融合算法；模块直接输出稳定航向。

2. 持续自动软硬铁校准、磁异常抑制动态补偿载体硬铁、软铁磁场干扰，不用频繁人工八字校准。

3. RM3100 磁力计天生优势无磁化失效风险，不需要外部复位电路；低频噪声远优于 HMC5883L、QMC5883。

4. 气压计集成可实现高度辅助，用于无人机定高、室内高度判断。

四、同系列型号对照（选型区分）

• 14047（Amber）：10 轴 RM3100+LSM6DSL+LPS25H（带气压计）

• 13759（Blue）：9 轴 RM3100+LSM330，无气压计

五、典型应用场景

1. 多旋翼 / 固定翼无人机飞控（PX4/ArduPilot 原生适配 RM3100 方案）

2. AGV、移动机器人航向导航、室内惯性导航 PDR

3. 手持测绘设备、便携式寻北仪、天线定向

4. 无人船、小型水下载体姿态与航向测量

5. 云台、光学吊舱角度反馈
