异味气体检测模组
面议
产品详情
产品叙述
TB600B 系列Smell异味检测模组汇聚了诸多来自德国的高精度检测技术，以及德国团队的设计理念，核心传感器采用全球电化学领域体积最小的德国EC sense固态集合物传感器。可以替代我们的鼻子去精准嗅出气体浓度，实现精准监测。UART数字式信号输出，省去了客户对传感器应用的了解，以及校准的繁琐工作。

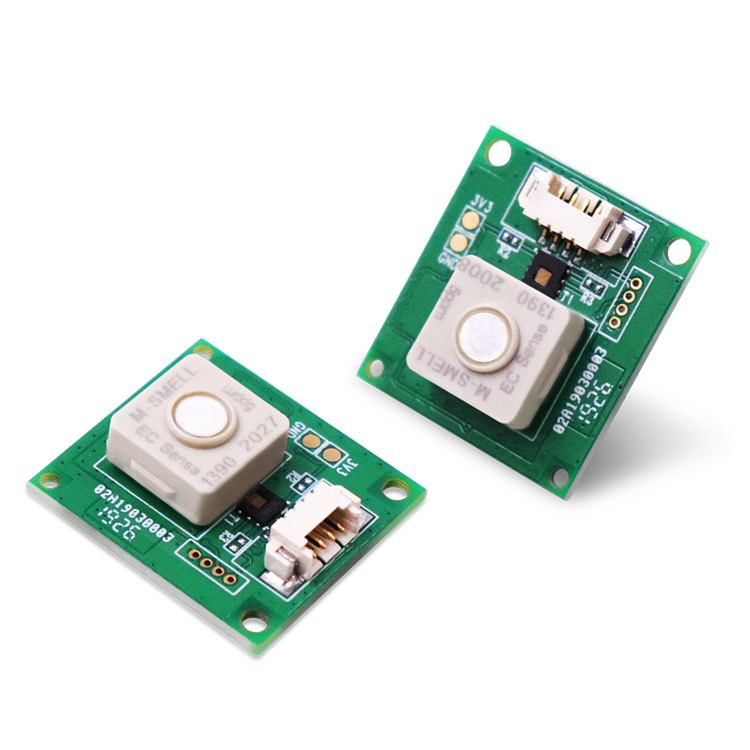

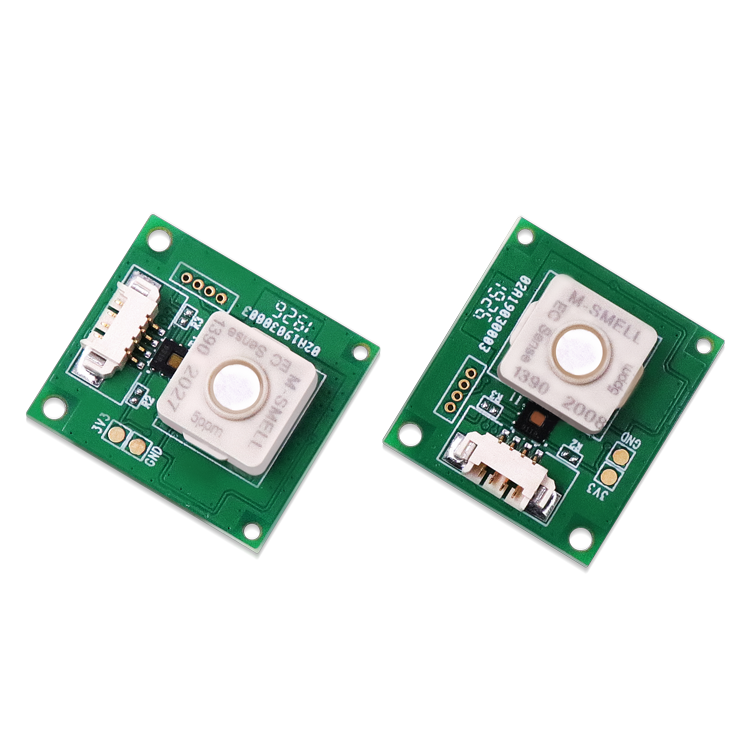

产品外观结构
技术参数
检测原理 | 德国EC Sense固态聚合物电化学检测技术 |
订货号 | TB600B-WQ-Smell -5 |
检测气体 | Smell臭味异味、硫化物类气体、挥发性有机气体、部分有毒气体 |
检测范围 | 最大载量程0-10ppm；最佳检测量程5ppm以内 |
最低检测限值 | 0.01ppm；示值分辨率0.001ppm |
全量程准确度误差（典型值） | 0ppm~5ppm误差为±2~5%（5ppm为只算单位） |
5ppm~10ppm误差为±5%（10ppm为只算单位） | |
暖机时间（典型值） | 洁净空气下储存第一次上电<120秒 |
非洁净空气下储存第一次上电<240秒(有高浓度污染气体存在环境下除外 | |
响应时间（典型值） | <3秒 （T50:<40秒：T90:<80秒：T100：<180秒>） |
回零时间（典型值） | 10ppm回零(0.03pm以下)<40秒(需要通风相对洁净环境下回零 回零) |
5ppm回零(0.03m以下)<80秒(需要通风相对洁净环境下回零) | |
标定物质 | 5ppm测量范围：3ppm硫化氢H2S气体标定； |
注:量程范围越小,检测准确度越高,不建议用户超量程使用,我司可按客户要求量程标定 | |
传感器预期寿命 | 相对洁净空气、温度0-25℃、湿度30-70%环境下3年以上（经常暴露在腐蚀性气体、高温环境<20%低湿度环境下，传感器寿命会降低） |
室内环境Smell气味 | Ⅰ类民用建筑工程<0.50mg/m3 ； Ⅱ 类民用建筑工程<0.60mg/m3； |
相对温度误差 | ±0.2℃（典型值） |
相对湿度误差 | ±2%（典型值） |
输出信号 | 3.3电平UART数字信号(通讯协议见后) |
接口定义:VCC-红色,GN-黑色,RX-黄色,TX-绿色 | |
波特率:9600数据位:8位停止位:1位 | |
获取数据命令 | 通讯分主动上传和问答式,上电后默认为问答模式,可以使用指令进行两获取数据命令断电或者切换功耗模式后恢复为问答模式 |
断电或者切换功耗模式后恢复为问答模式 | |
详见本文件后页 | |
工作电压 | 4.5-5.5V DC |
工作电流 | 5V DV@5mA |
功耗 | 25mW@5mA |
重复性（典型值） | 满量程10ppm±1%为正常范围 |
工作温度 | -40~55℃ |
最佳工作温度 | 20~35℃ |
工作湿度 | 10%-95%RH |
最佳工作湿度 | 40~70%RH |
工作压力 | 大气压±10% |
电路板尺寸 | 23x25.5x10.2mm(带传感器) |
电路板尺寸 | 23x25.5x4.85mm(不带传感器) |
重量 | 3.1g |
信号线 | 标配长度见图示、如有特殊需求可定制 |
测试报告
