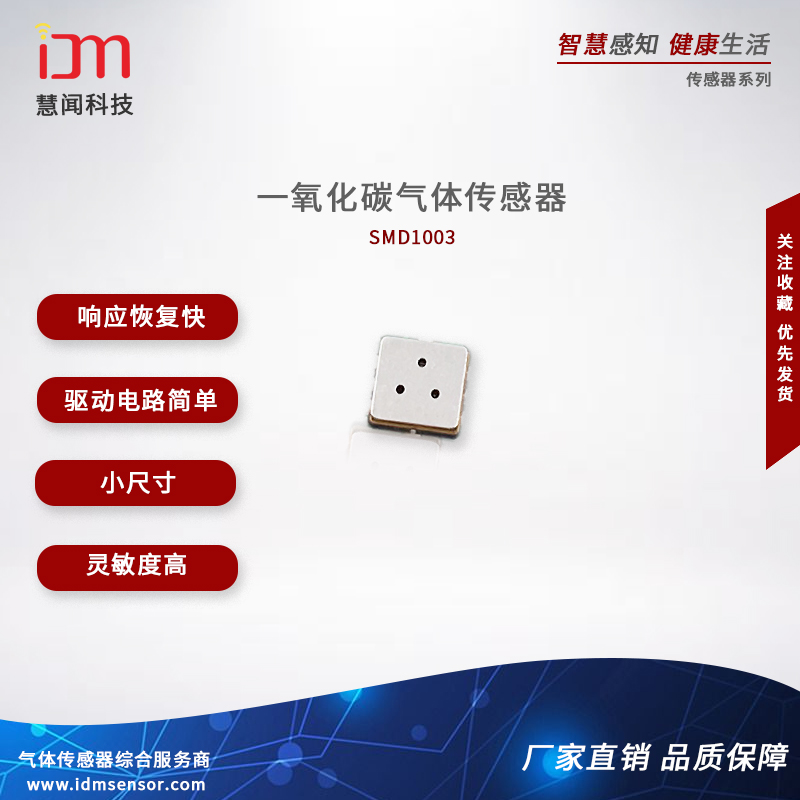

一氧化碳气体传感器SMD1003
7.00
产品详情
一、 产品简介
SMD1003一氧化碳气体传感器是基于金属氧化物材料开发的MEMS微型气体传感器，可用于检测空气中的一氧化碳气体含量，该传感器具有低功耗、小尺寸、低成本等特点。
二、 传感器特点
本品采用MEMS工艺，结构坚固，对一氧化碳灵敏度高；具有尺寸小、功耗低、灵敏度高、响应恢复 快、驱动电路简单、稳定性好、寿命长等优点。
三、 主要应用
广泛适用于家庭用一氧化碳气体泄漏报警器、燃气热水器、车载、工业用一氧化碳气体报警器以及便携式一氧化碳气体。
技术参数
|
产品型号 |
SMD1003 |
|||
|
产品类型 |
MEMS半导体传感器 |
|||
|
标准封装 |
陶瓷封装 |
|||
|
检测气体 |
一氧化碳 |
|||
|
检测浓度 |
0～500ppm(一氧化碳、人工煤气) |
|||
|
分辨率 |
10ppm |
|||
|
工作温度 |
-20-55℃ |
|||
|
工作湿度 |
10-95%RH |
|||
|
标准电路条件 |
回路电压 |
VC |
MCU的I/O来输出高电平5V或者3.3V |
|
|
加热电压 |
VH+ |
3.3V±0.1V AC / DC |
||
|
负载电阻 |
RL |
可调（建议负载51k） |
||
|
标准测试条件下气敏元件特性
|
加热电阻 |
RH |
310Ω±10Ω（室温） |
|
|
加热功耗 |
PH |
≤30mW |
||
|
敏感体电阻 |
R0 |
100kΩ～3000KΩ(in air) |
||
|
灵敏度 |
S |
R0(in
air)/Rs(in 100ppmCO)≥5 |
||
|
斜率 |
α |
≤0.5(R300ppm/R50ppm（CO） |
||
|
标准测试条件 |
温度、湿度 |
25℃±2℃；55%±5%RH |
||
|
标准测试电路 |
Vcc：5V或者3.3V VH
: 3.3V±0.1V |
|||
|
预热时间 |
5min |
|||
|
响应时间（T90） |
<30s |
|||
|
恢复时间（T10） |
<60s |
|||
|
寿命 |
≥3年 |
|||
管脚定义
|
Terminal Functions |
||
|
NO. |
NAME |
DESCRIPTION |
|
1 |
HOT1+ |
Heater1 |
|
2 |
VCC |
Sensor electrode |
|
3 |
HOT2+ |
/ |
|
4 |
NG |
/ |
|
5 |
NG |
/ |
|
6 |
Vout2 |
/ |
|
7 |
HOT |
Heater2 |
|
8 |
Vout1 |
Sensor electrode |
