数字热释电传感器-RDA226-S
面议
产品详情
产品详情

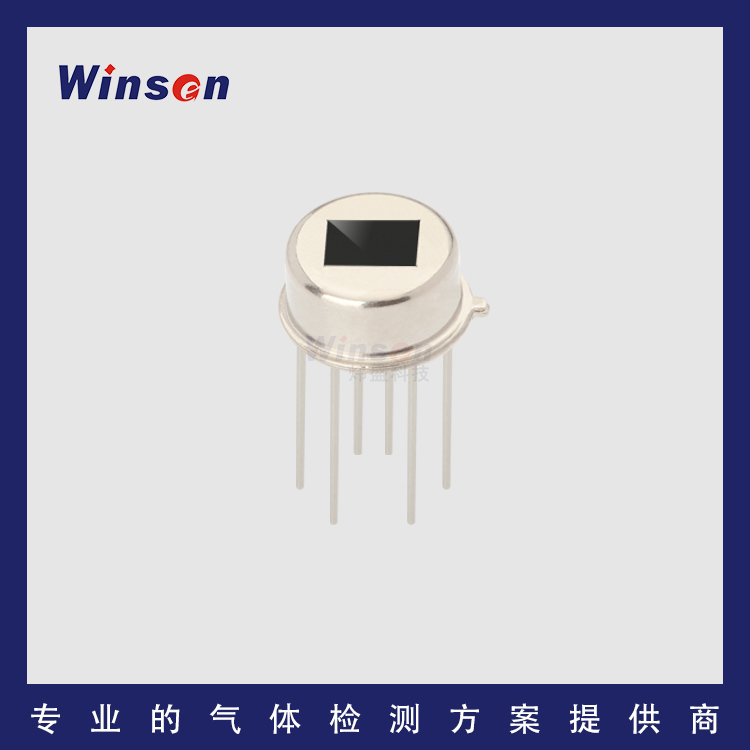

RDA226-S 数字热释电传感器是将传统热释电传感器的敏感元与信号处理芯片集成化设计，将敏感元与 IC 芯片集成封装到传感器屏蔽罩内部，敏感元通过感应外界人体移动产生的红外信号，以差分输入的方式传送到高精度的数字智能处理芯片进行处理，信号处理完成，传感器直接输出数字信号，方便使用。
传感器特点
1、高精度 AD 信号处理；
2、差分信号输入方式，抗干扰能力强；
3、具有灵敏度调节、延迟时间调节、光敏使能控制功能；
4、使能端可使能传感器是否开启输出;
5、低工作电压、低功耗；
6、数字 TTL 信号输出。
主要应用
安防产品
人体感应玩具
人体感应灯具、开关、家电
工业自动化控制
智能家居
物联网终端
智能家电等
技术指标
1.极限参数
| 参数 | 符号 | 最小值 | 最大值 | 单位 | |
| 供电电压 | VDD | -0.3 | 3.6 | V | |
| 管脚电流 | Into | -100 | 100 | mA | |
| 储存温度 | TST | -40 | 125 | ℃ |
2.工作条件（T=25℃）
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作条件 | ||||||
| 工作电压 | VDD | 2.7 | 3 | 3.3 | V | |
| 工作电流 | IDD | 12 | 15 | 20 | uA | |
| 灵敏度阈值 | VSENS | 110 | 530 | uV | 可调节 | |
| 工作温度 | WST | -20 | 85 | ℃ | ||
| 输入使能 | ||||||
| 输入高电压 | VIH | 80 | %VDD | |||
| 输入低电压 | VIL | 20 | %VDD | |||
| 输入电流 | II | -1 | 1 | uA | ||
| 输出 | ||||||
| 输出低电流 | IOL | 10 | mA | |||
| 输出高电流 | IOH | -10 | mA | |||
| 封锁时间 | 2.3 | S | ||||
| 延迟时间 | ONTIME | 2.3 | 4793 | S | 可调节 | |
| 输入调节（灵敏度/延迟时间） | ||||||
| 电压输入范围 | 0 | VDD | V | 调 节 范 围 （0V-1/4VDD） | ||
| 输入漏电流 | -1 | 1 | uA | |||
| 振荡器和滤波器 | ||||||
| 低通滤波器截止频率 | 7 | Hz | ||||
| 高通滤波器截止频率 | 0.44 | Hz | ||||
| 芯片振荡器频率 | FCLK | 64 | KHz | | ||
