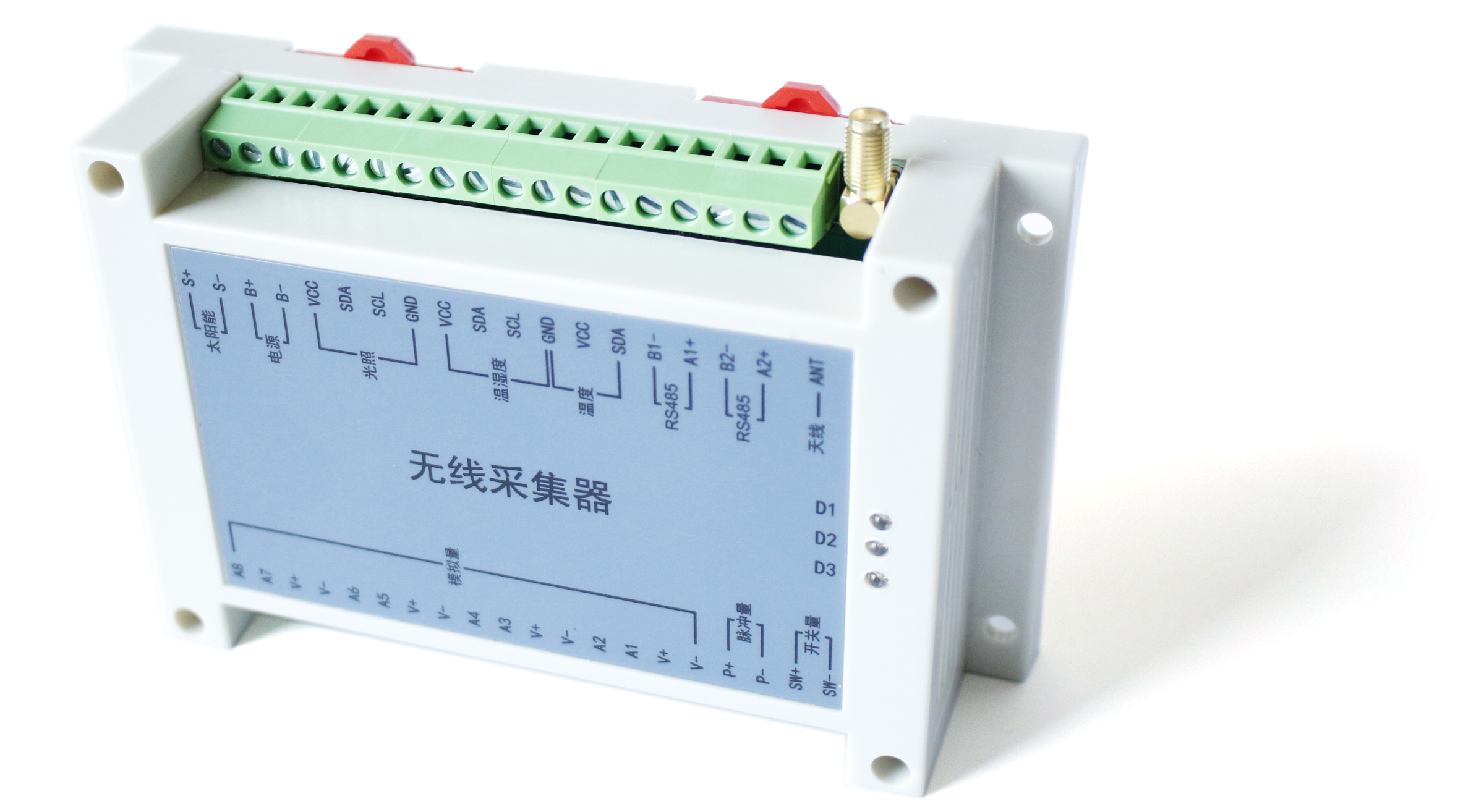

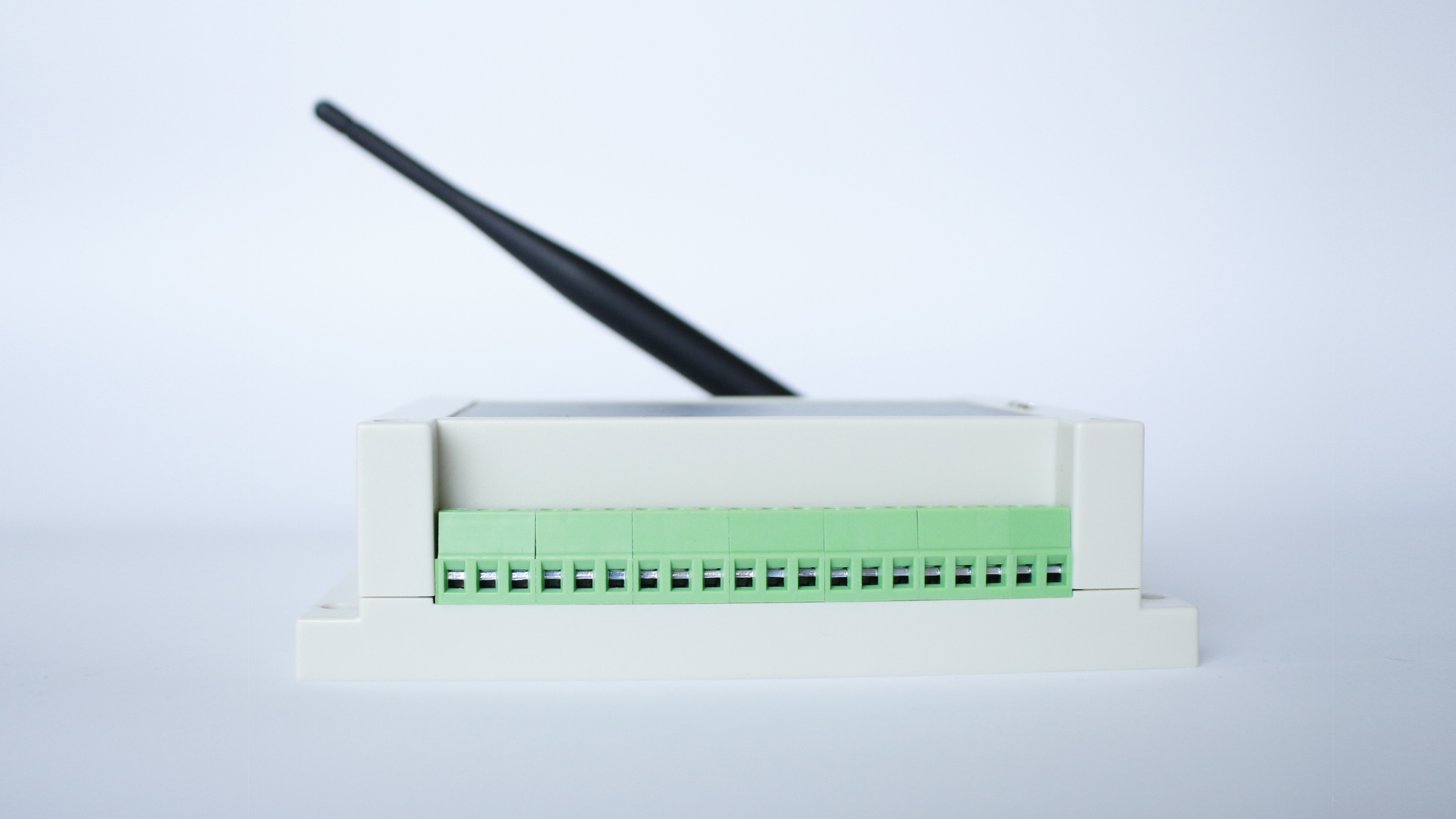

无线采集模块

一、产品概述

       无线数据采集仪为物联网感知层设备，负责采集各传感器数据，与物联网网关通信。其采集功能包括4-20mA或0-10V模拟量、数字式温湿度传感器、数字式光照传感器、通用开关量、通用脉冲量和RS485等接口。

二、规格参数

技术指标	描述
产品型号	Li-IOT-A8
上行	GPRS/NB-IOT/LORA/RS485
采集能力	可采集8路4-20mA或0-10V模拟量信号，1路RS485信号，1路数字式光照传感器，1路数字式温湿度传感器，1路数字式温度传感器，1路通用开关量，1路通用脉冲量
太阳能接口	支持5-40W太阳能板，最大充电电流3A
供电	DC9-24V
功耗	<0.1W
产品尺寸	145*95*45mm
使用指导	参考《使用手册》

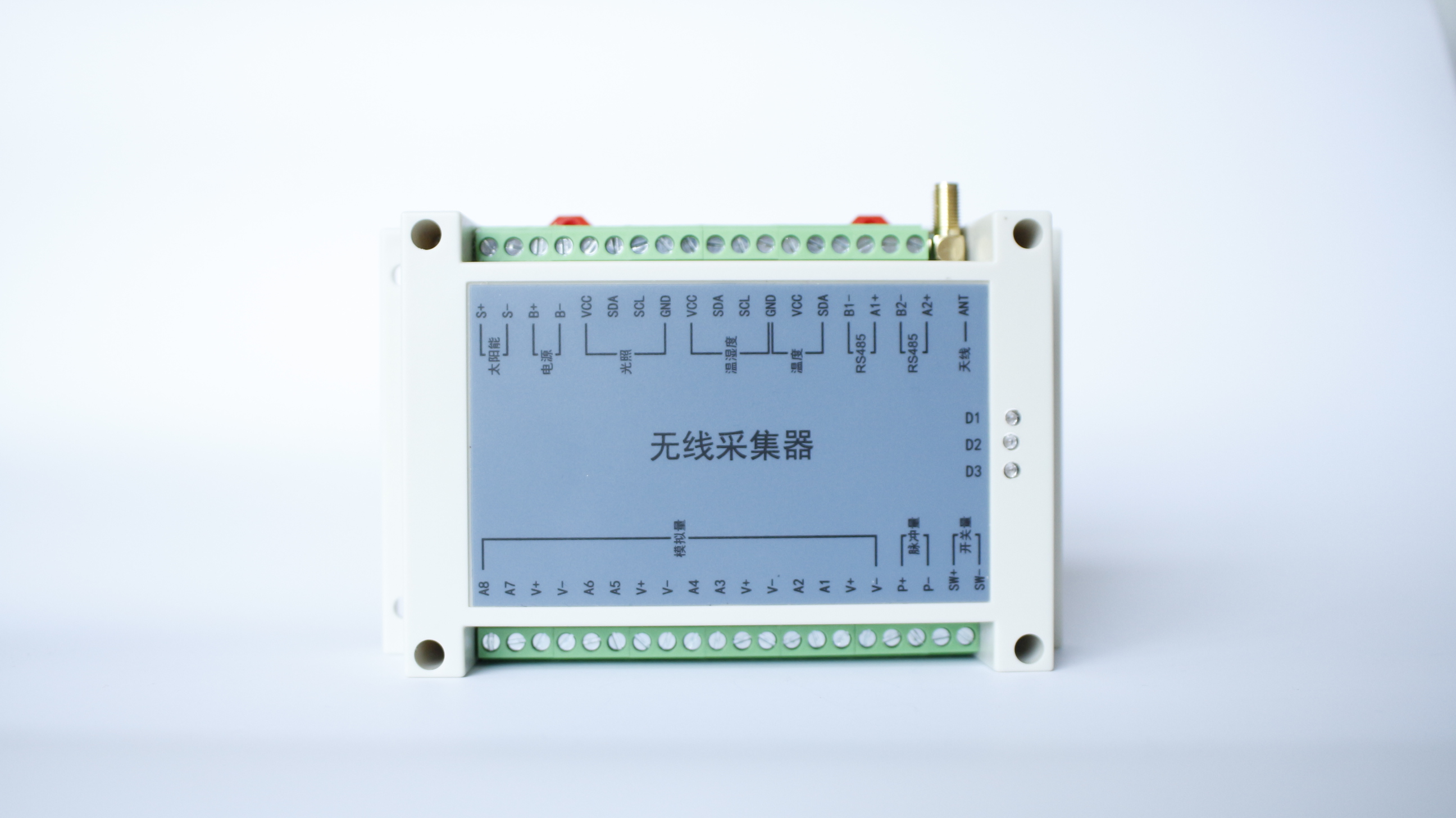

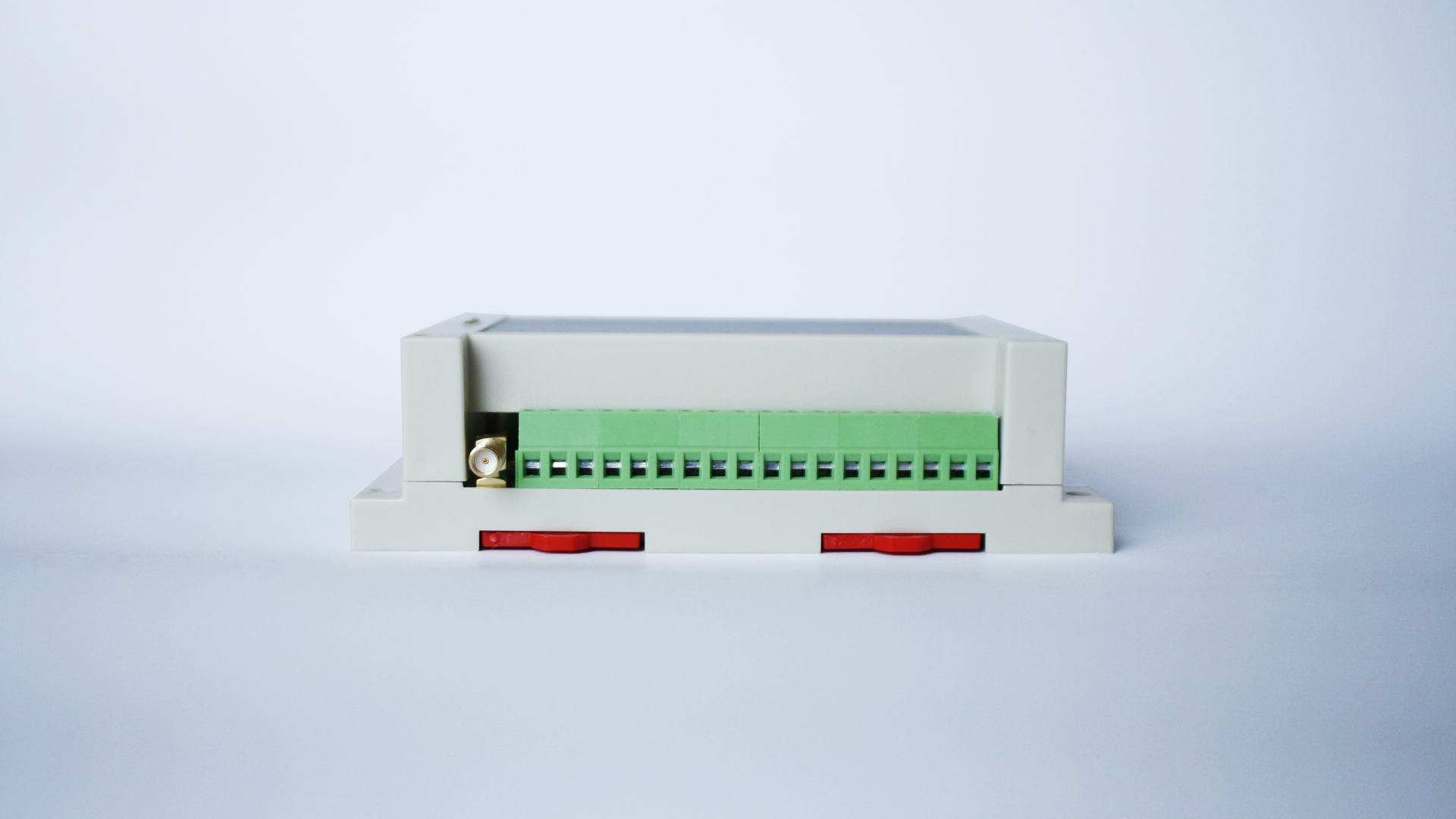

三、接口图示

引脚号	说明	描述	引脚号	说明	描述
S+	太阳能	正极	B-	RS485 通信接口 COM1	负端
S-		负极	A+		正端
B+	采集器电源	电源正极	B-	RS485 采集接口 COM2	负端
B-		电源负极	A+		正端
VCC	数字式光照传感器	电源正	SW+	开关量输入接口	输入端+
SDA		I2C 数据口	SW-		输入端-
SCL		I2C 时钟口	P+	脉冲量输入接口	输入端+
GND		参考地	P-		输入端-
VCC	数字式温湿度传感器（默认SHT系列）	电源负	V+	模拟量输入电源	电源正
SDA		I2C 数据口	V-		电源负
SCL		I2C 时钟口	A1~A8	传感器输入	4~20MA       / 0~5V
GND		参考地	D1	运行指示灯	电源指示灯
VCC	数字式温度传感器（默认DS18B20）	电源正	D2		串口指示灯
SDA		I2C 接口数据口	D3		无线指示灯
ANT	天线	433M天线接口

三、应用场景

       ●智能温室                                              ●水产养殖

       ●大田气象                                              ●节水灌溉

       ●仓储加工                                              ●车载运输
