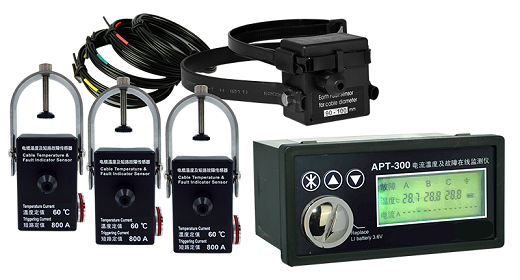

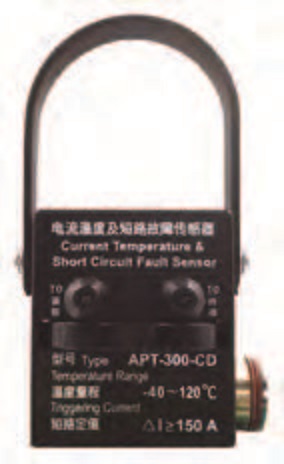

APT-300 电流温度及故障在线监测仪

        电流温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时电流、温度的一种实时在线监测装置。 线路发生故障时，工作人员可借助指示器的报警指示， 迅速确定故障区段，并找出故障点。同时， 报警信息可实时发送到监控中心的服务器， 在监控电脑的屏幕上显示出故障所在的区域和具体位置， 引导巡线人员迅速确定故障区段并找出故障点。 为解决故障查找问题提供了最佳途径，对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

功能特点：

1、三相温度实时显示

2、三相电流实时显示

3、短路故障智能判断

4、电缆故障排除后自动复位

5、远程复位

6、RS- 485 通讯

7、数据更新每秒一次

8、 主机、传感器电池可更换

9、短路、接地故障远程告警

10、电缆温度超预定值远程告警

11、整机低功耗设计，无需外部供电

12、故障、电流、温度均采用光纤传输数据

技术参数：

短路故障电流报警：1 A～10000 A 误差±3 % 出厂按客户需求设定

接地故障电流报警：4 A～120 A 误差±3 % 出厂按客户需求设定

电缆温度故障报警：－40 ℃～+120 ℃　误差±3 % 出厂按客户需求设定

电缆实时电流测量范围：1 A～10000 A 误差±3 %（可定制 0.2 级精度）

电缆实时温度测量范围：－40 ℃～+120 ℃　误差±0.5 ℃

工作电源：ER14505 工业级锂电池 3.6 V（有效期不小于 8 年）；外部供电 DC 9～56 V,电流＜5 mA。

整机待机电流功耗：≤50μA

自动复位时间：可设定（默认 24 小时）

防护等级：主机：IP 40；电子 CT：IP 65

短路电流传感器最大承受电流：20 kA 4 s

主机工作环境：- 40 ℃～+75 ℃

通讯方式：RS- 485 通讯；支持 101.103.MODBUS 等各种规约协议

使用范围：35 kV 以下等级的系统中
