HMC1501/HMC1512霍尼韦尔磁阻传感器

产品介绍

高分辨率，低功耗的磁阻传感器可以测量从一磁铁发出的磁场的方向角，分辨率可小于0.07。与测量磁场强度相比，测量磁场方向的优点包括：对于磁铁的温度系数不敏感， 对于冲击和振动不敏感， 以及可以承受传感器和磁铁之间间隙的较大的变化。 这种传感器可以工作在3V的电压下，带宽为0—5MHz。输出为典型的惠斯通电桥。

HMC1501和HMC1512工作于磁饱和情况下。HMC1501使用一个磁阻桥。HMC1512使用两个磁阻桥，共存于一个膜片上。桥B相对桥A 物理上旋转45 度。HMC1501 的输出V=VsSsin(2θ)而HMC1512的输出V=-VsSSin(2θ)桥A和Vs=-VsScos（2θ）桥B，Vs是供电电压，S是常数，取决于材质，典型值12mV/V。

HMC1501/1512磁阻传感器优势特点

不需要稀土元素磁铁：不象霍尔效应传感器需要钐钴磁铁或类似的稀土元素磁铁， HMC1501/1512可以和铝镍钴磁钢或陶瓷类磁钢一起工作。

宽角度范围：HMC1501角度范围为± 45，分辨率0.07；HMC1512角度范围为± 90，分辨率0.07

有效的线性范围:传感器和磁铁之间的线性距离为8mm，如果多个传感器排列起来使用， 线性距离可能会增加。

角度的检测:与增量式的“编码器”类的传感器不同。HMC1501永远知道其准确的位置，不需要分度来提供相应位置的输出。

非接触的感应:没有可移动的部件，不会发生磨损；不会象传统的接触式的旋转传感器那样，在已磨损的位置出现信号的丢失。

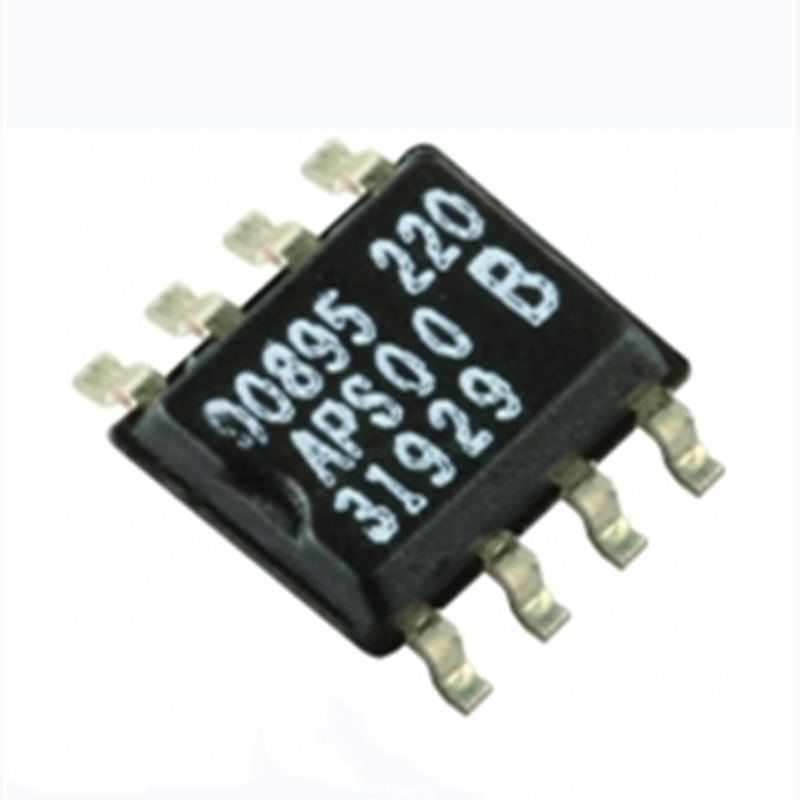

小体积:8针的表面贴装式封装，体积为5mmx4mmx1.2mm（不包括管脚） 。

较大的信号输出:当供电电压为5V时满量程输出为120mV。

HMC1501/1512磁阻传感器产品应用

线位移测量

角位移测量

马达测量

阀门位置

接近位置

刹车防抱死系统

电流脉冲检测
