HMC1052L 高性能磁阻传感器

HMC1052L

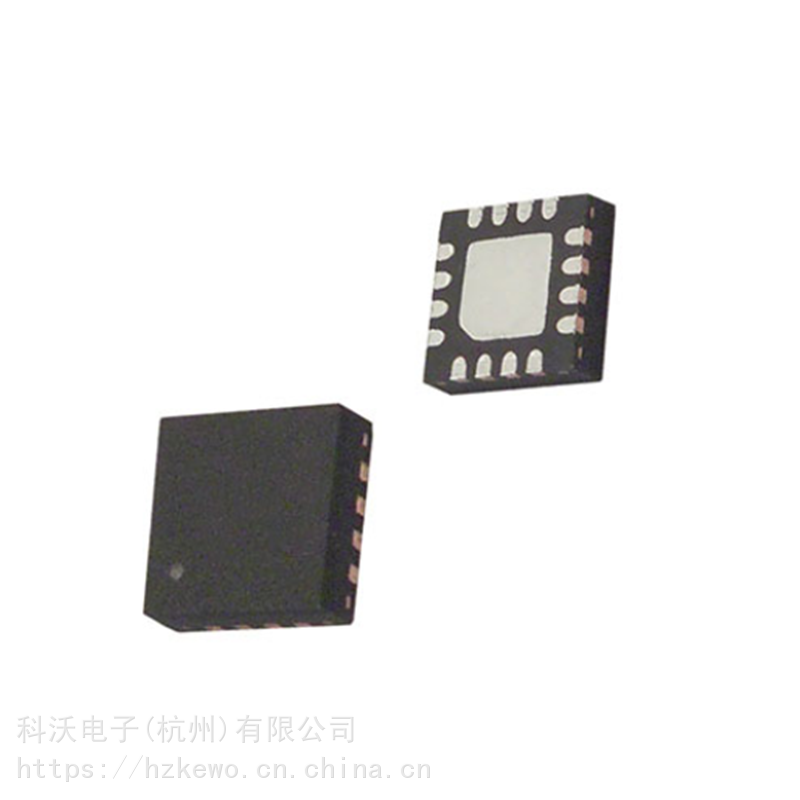

· 微型16-针插脚LCC组件3×3×0.9mm

· 一个组件中有2个AMR电桥

· 磁场范围宽其强度为±6高斯

· 0.1mV/V/高斯的灵敏度

· ***确定方向

· 小尺寸用于空间位置紧凑的地方

· 具有***权的芯片内的置位/复位带

霍尼韦尔HMC1052L传感器是一种以单组件设计的***磁阻传感器.这种设计的优点是磁阻芯片可用于2轴正交传感且尺寸小薄型可用作表面安装组件。
每个磁阻传感器都配置为一个4-元件惠斯通电桥可将磁场转换成差动输出电压它能传感低于0.1毫高斯的磁场为低磁场磁性传感提供一种微型低成本高灵敏度和高可靠性的解决方法。

高分辨率，低功耗的磁阻传感器可以测量从一磁铁发出的磁场的方向角，分辨率可小于0.07。与测量磁场强度相比，测量磁场方向的优点包括：对于磁铁的温度系数不敏感，对于冲击和振动不敏感，以及可以承受传感器和磁铁之间间隙的较大的变化。这种传感器可以工作在3V的电压下，带宽为0—5MHz。输出为典型的惠斯通电桥。 HMC1501和HMC1512工作于磁饱和情况下。HMC1501使用一个磁阻桥。HMC1512使用两个磁阻桥，共存于一个膜片上。桥B相对桥A物理上旋转45度。HMC1501的输出V=VsSsin(2θ)而HMC1512的输出V=-VsSSin(2θ)桥A和Vs=-VsScos（2θ）桥，Vs是供电电压，S是常数，取决于材质，典型值12mV/V。
