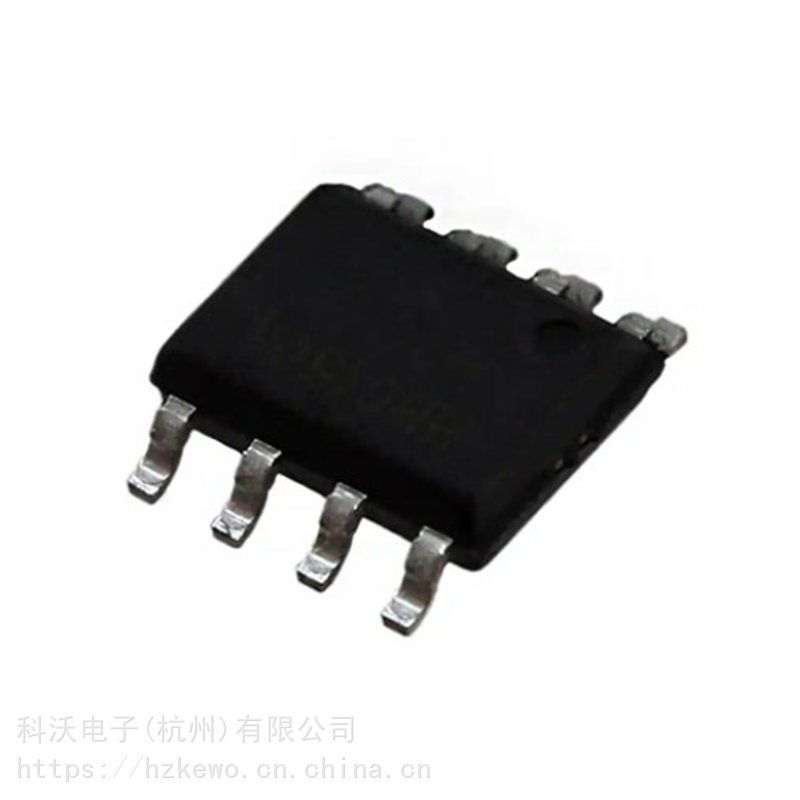

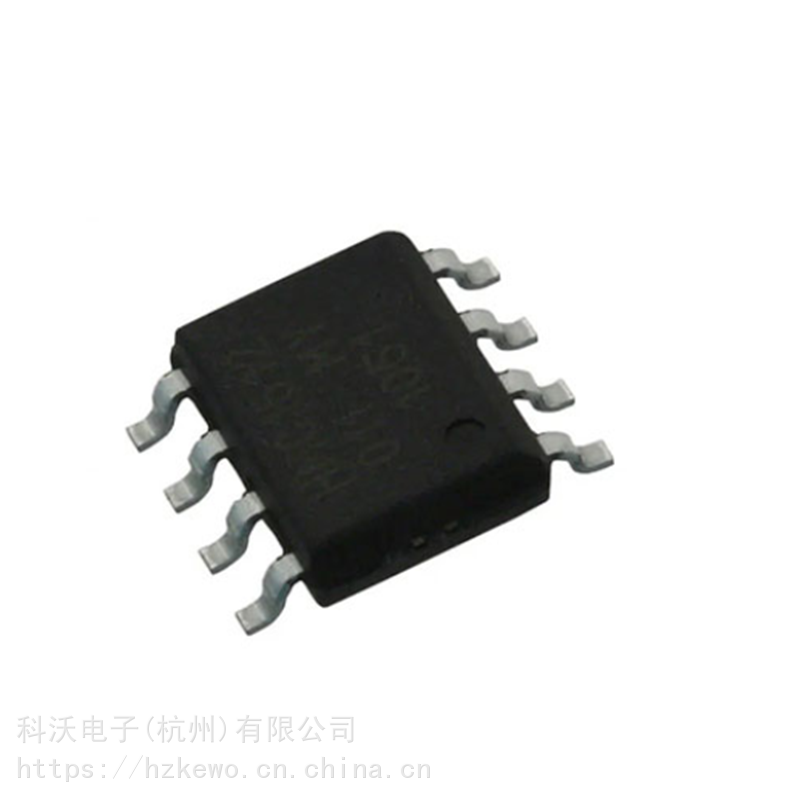

HMC1501 位移传感器 测量磁场角方向

HMC1501位移传感器角度范围很宽，在±45度内具有0.07度的分辨率，可用于测量磁场角方向，马达测量/阀门位置/电流脉冲检测。

高分辨率，低功耗的磁阻传感器可以测量从一磁铁发出的磁场的方向角，分辨率可小于0.07。与测量磁场强度相比，测量磁场方向的优点包括：对于磁铁的温度系数不敏感，对于冲击和振动不敏感，以及可以承受传感器和磁铁之间间隙的较大的变化。这种传感器可以工作在3V的电压下，带宽为0—5MHz。输出为典型的惠斯通电桥。 HMC1501和HMC1512工作于磁饱和情况下。HMC1501使用一个磁阻桥。HMC1512使用两个磁阻桥，共存于一个膜片上。桥B相对桥A物理上旋转45度。HMC1501的输出V=VsSsin(2θ)而HMC1512的输出V=-VsSSin(2θ)桥A和Vs=-VsScos（2θ）桥，Vs是供电电压，S是常数，取决于材质，典型值12mV/V。
