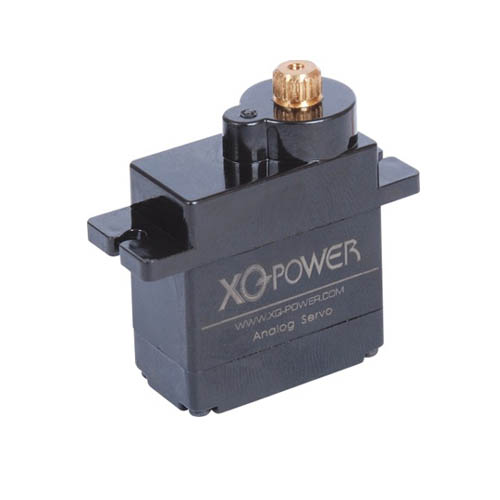

XQPOWER舵机 数码舵机 迷你舵机XQ-S0009D

面议

logo

深圳市艾克斯瑞科技有限公司

已认证

广东省深圳市龙华区大和工业区

产品详情

  • XQ-S0009D是一款9g迷你舵机，塑料外壳，全金属齿轮，无芯电机和单滚珠轴承。支持4.8-6.0V，1.3-1.4kg扭矩，速度0.10-0.12sec/60°适用于小型电动固定翼，450直升机斜盘。

  • 1.适用环境条件

    不。
    物品
    规格
    1-1
    		储存温度范围-20～70℃
    1-2
    		工作温度范围-15～60℃

    2.标准测试环境

    不。
    物品
    规格
    2-1
    		温度范围25±5℃
    2-2
    		湿度范围65±10%

    3. 机械规格

    不。
    物品
    规格
    3-1
    		尺寸A：23.2mm B：12.5mm C：22mm
    3-2
    		重量9g（0.32oz）
    3-3
    		齿轮类型合金装备
    3-6
    		极限角度——
    3-7
    		轴承2 滚珠轴承
    3-8
    		喇叭齿轮花键——
    3-9
    		喇叭型塑料，POM
    3-10
    		案件工程塑料
    3-11
    		连接线150mm
    3-12
    		发动机无芯电机
    3-13
    		防溅水不

    4.电气规格（性能的功能）

    不。
    工作电压范围
    4.8 伏
    6.0 伏
    4-1*
    		空闲电流（停止时）5.0mA6.0mA
    4-2*
    		空载速度0.12秒/60°0.1 秒/60°
    4-3*
    		运行电流（空载时）50毫安60毫安
    4-4
    		峰值失速扭矩1.3kg.cm/18.0oz.in1.4kg.cm/19.4oz.in
    4-5
    		失速电流800mA1000mA

    5.控制规格：

    不。
    物品
    规格
    5-1
    		命令信号脉宽修改
    5-2
    		放大器类型数字控制器
    5-3
    		脉宽范围800～2200微秒
    5-4
    		中立位置1500 微秒
    5-5
    		跑步程度110°(900～2100 µs时)
    5-6
    		死区宽度4 微秒
    5-7
    		旋转方向逆时针（1000～2000微秒时）
    5-8
    		阻塞保护不

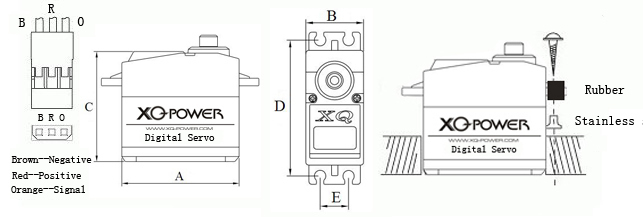

    6.图纸
