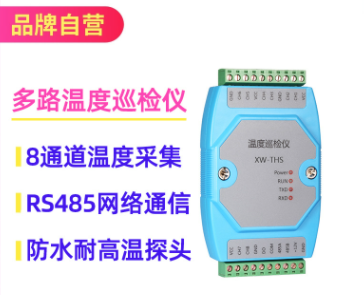

多通道温度巡检仪

328.80~388.80

深圳市祥为测控技术有限公司

已认证

广东省深圳市龙华区大浪街道高峰社区陶吓锦华大厦1609-1610室

产品详情

undefined

基本特点	产品尺寸	121.5×73×33.5mm
	工作温度	0-70℃
	温度误差	±0.5℃
电源要求	供电电压	DC 9V~DC32V
	平均功耗	<200mW
	输入阻抗	800Ω
RS485接口	通信协议	MODBUS-RTU协议
	波特率	默认9600；可选1200、2400、4800、9600、19200bit/s
	数据格式	N,8,1
使用特征	通道数量	8
	探头数量	1~64个
	线缆长度	<50m,屏蔽线
	安装方式	导轨安装

安装说明

安装

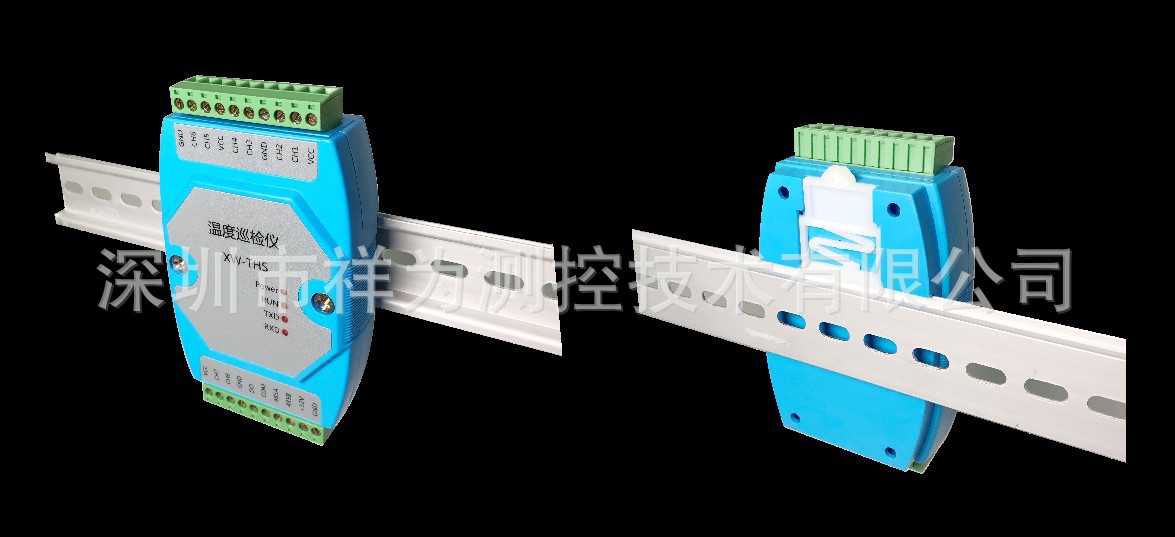

XW-THS采用导轨安装

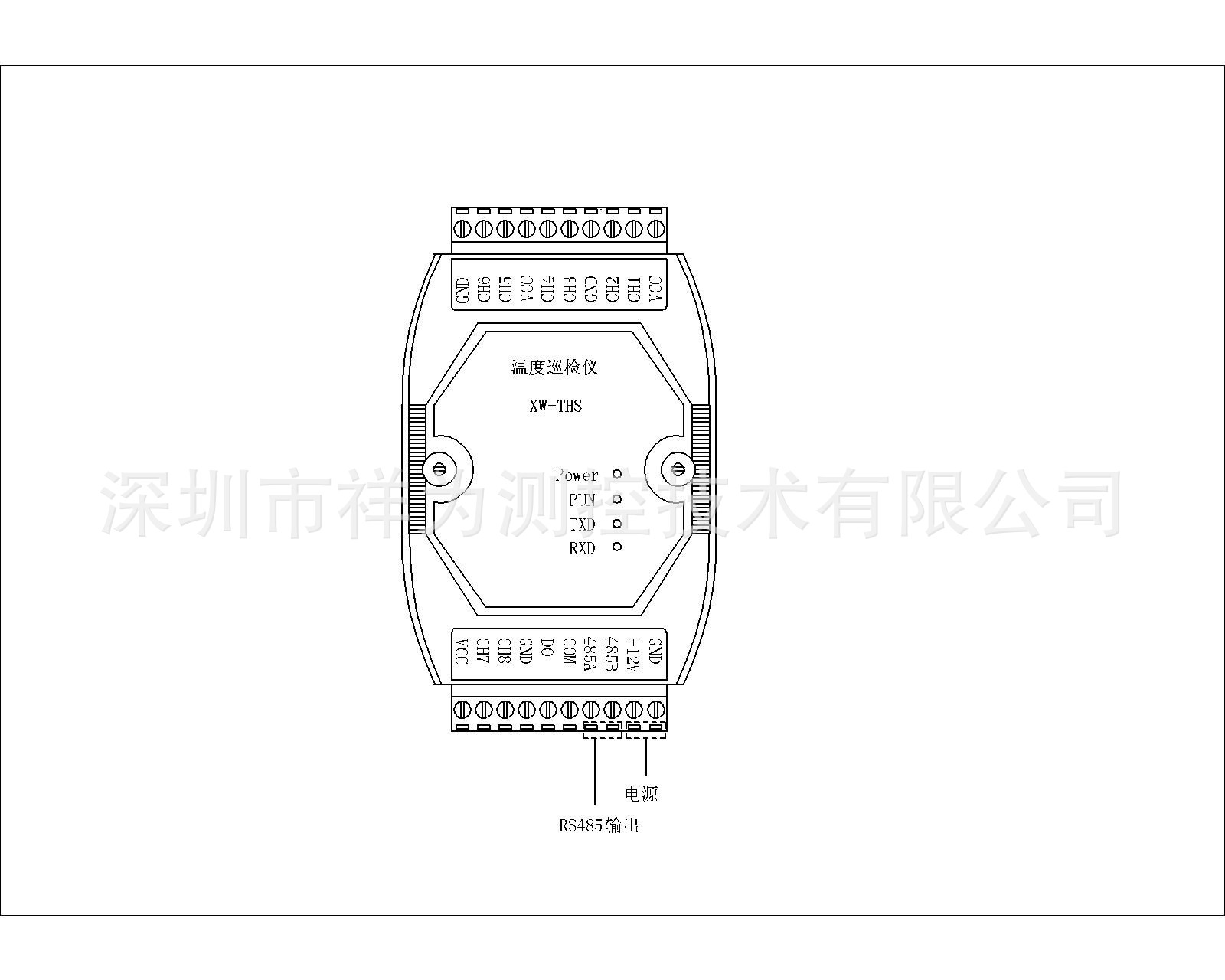

接线

1、XW-THS 可采用宽电压输入（9~32V），建议采用DC 12V 电源保证其长期工作的稳定性。所有操作均为不带电操作，各组件连接完善后方可供电。

2、XW-THS提供 RS485输出接口，接线时，注意正负级。（485B接RS485负极；485A接RS485正极）。

不可将电源误接至通讯端子上，否则会造成元器件损毁（不在保修范围内）

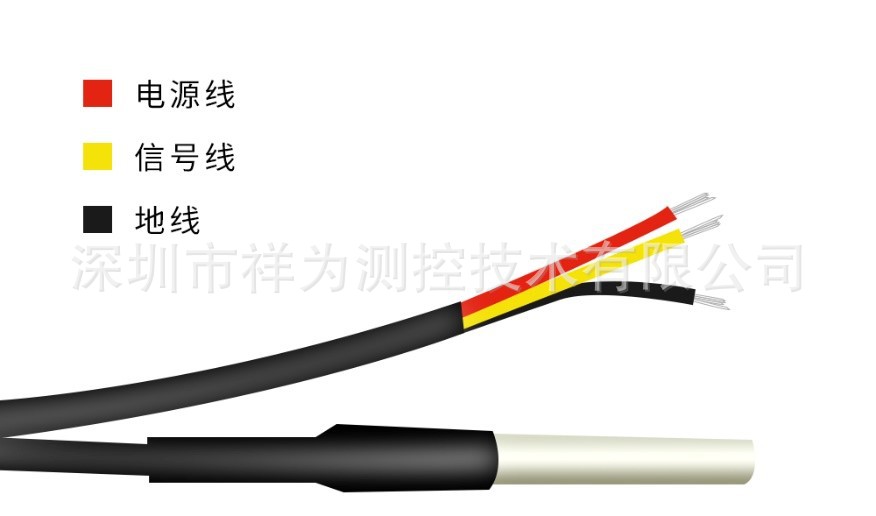

探头接线说明 XW-THS温度巡检仪探头接线.jpg

通信协议

主站发送：

地址	功能码	数据起始地址高位	数据起始地址低位	数据个数高位	数据个数低位	CRC16高位	CRC16低位
	0x03

地址	功能码	字节长度	数据1高位	数据1低位	数据2高位	数据2低位	…	CRC16高位	CRC16低位
	0x03

内部报文信息

读状态寄存器读取功能码0x03（0x04）

数据起始地址	数据内容	字节数	单位	备注
0	1-1温度值	2	0.1℃	数据为0x8000时为探头错误
1	1-2温度值	2	0.1℃
2	1-3温度值	2	0.1℃
3	1-4温度值	2	0.1℃
4	1-5温度值	2	0.1℃
5	1-6温度值	2	0.1℃
6	1-7温度值	2	0.1℃
7	1-8温度值	2	0.1℃
8	2-1温度值	2	0.1℃
9	2-2温度值	2	0.1℃
	以此类推
参数寄存器读取功能码0x03（0x04）写功能码0x10（0x06）
100	通讯地址	2	1~247 0~4：0:1200 1:2400 2:4800 3:9600 4:19200
100	通讯地址
101	波特率	2
101	波特率

命令举例：

读取所有温度：01 03 00 00 00 0C 45 CF（地址为1，读12个温度值）

读取地址：FF 03 00 64 00 01 D0 0B

写地址：01 06 00 64 00 02 49 D4 （已知原地址为01，改成02）

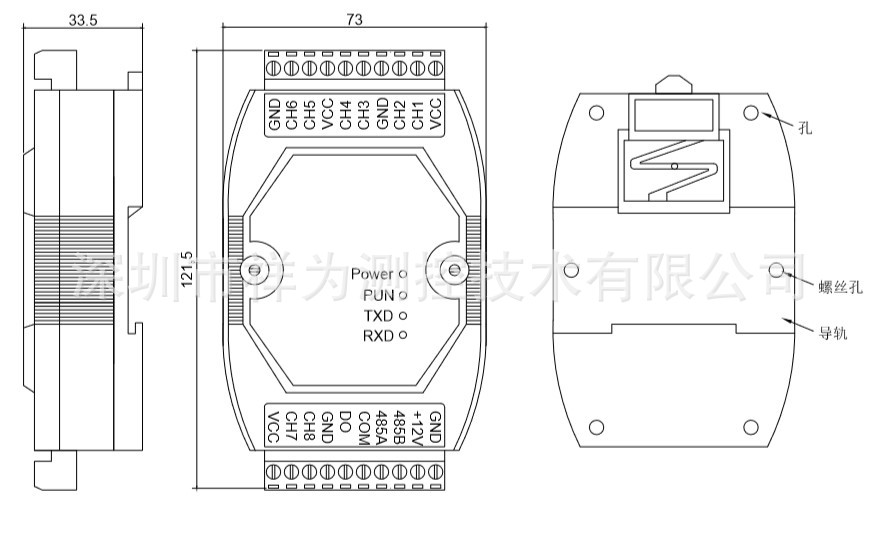

产品尺寸

（单位：mm，误差±0.5mm）


功能特点

多通道

XW-THS 有8个通道，采用先进的“1-wire”总线技术，每个通道可以检测1-8个温度点，最多可巡检64个温度点，大大减少了系统的电缆数量。电缆数量少，施工方便，调试简单。

集成度高

带RS485通信接口，标准MODBUS协议。

抗干扰

XW-THS 采用了阻容滤波网络、有源滤波、软件滤波等多重保护、具有良好的抗干扰能力和长期的稳定性。

低功耗

XW-THS 以单片机为核心设计，深度优化电路系统，核心元器件采用进口ST意法公司产品，功耗<200mW。

安装便捷

模块化结构，安装、维护方便

技术参数
