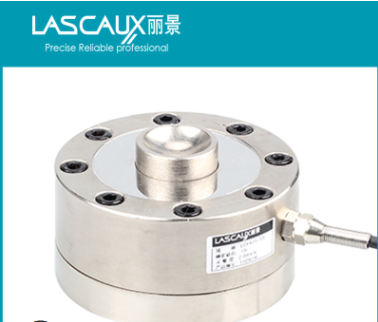

LCF510轮辐式称重传感器

轮辐式力传感器是采用轮幅式弹性体结构，利用剪切式应力原理制作的力传感器。由于其形状很像带有辐条的车轮，所以称之为轮辐式传感器，再加上其高度很低，亦可称之为低外形传感器。LCF510称重传感器采用轮辐式弹性体结构，钢球设计，是一款压力传感器，量程5t到50t，可单只或多只使用，适用于汽车衡、轨道衡、地上衡、大量程平台秤、料斗秤和料罐秤、材料实验机，还可以根据客户需求进行定制。

    额定载荷（R.C.）

t

5, 10,20, 50

    额定输出（R.O.）

mV/V

2.0±0.0050

    零点平衡

%R.O.

±1

    综合误差

%R.O.

±0.03

    非线性

%R.O.

±0.03

    滞后性

%R.O.

±0.03

    重复性

%R.O.

±0.02

    蠕变（30分钟）

%R.O.

±0.03

    正常工作温度范围

‌℃

-10~+40

    允许工作温度范围

℃

-20~+70

    温度对灵敏度影响

%R.O./10 ℃

±0.02

    温度对零点影响

%R.O./10 ℃

±0.02

    推荐激励电压

VDC

5-12

    输入阻抗

Ω

770±10

    输出阻抗

Ω

700±5

    绝缘阻抗

MΩ

≥5000（50VDC）

    安全过载

%R.C.

150

   可过载

%R.C.

300‌

    弹性元件材料

合金钢

    防护等级

IP66

    电缆线长度

m

6m(5t, 10t),13m(25t, 50t)

    接线方式

激励

红：＋           黑：–

信号

绿：＋           白：–
