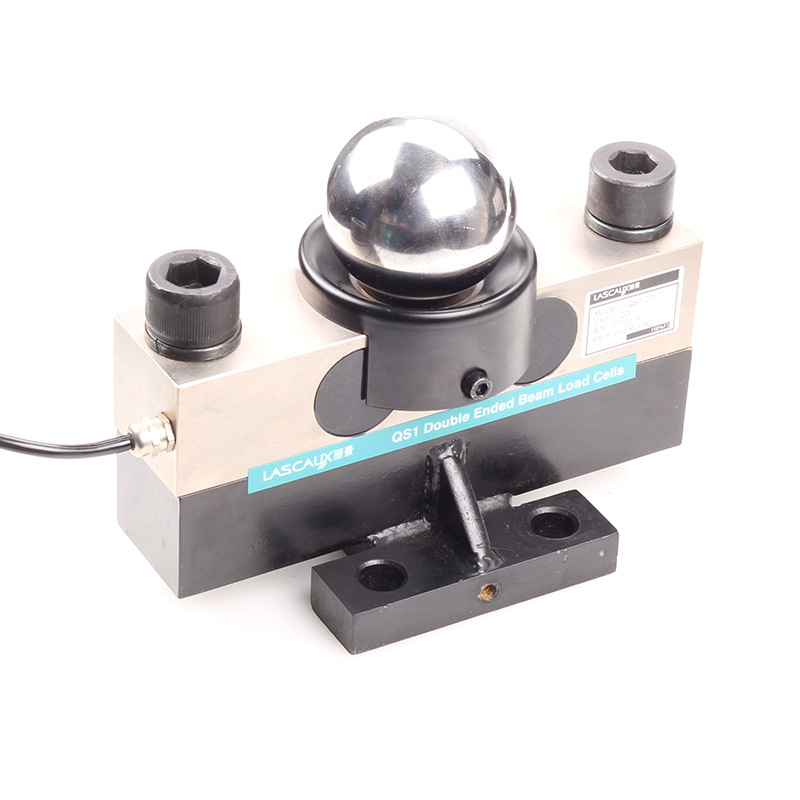

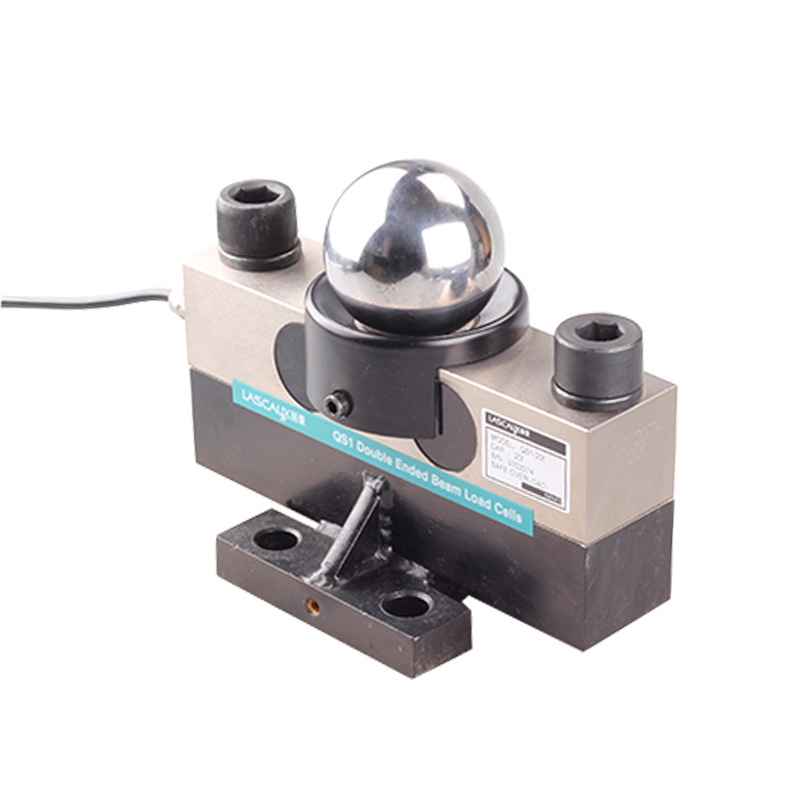

QS1桥式传感器

QS1双剪切梁式称重传感器，合金钢材质，表面镀镍。量程范围从10t到30t，采用钢球、压头结构可自动复位和调心。互换性好，长期稳定性好。适用于汽车衡、轨道衡、料斗秤及各种专用衡器。

    额定载荷（R.C.）

t

10, 15, 20, 25, 30

    额定输出（R.O.）

mV/V

2.0±0.0050

    零点平衡

%R.O.

±1

    综合误差

%R.O.

±0.03

    非线性

%R.O.

±0.03

    滞后性

%R.O.

±0.03

    重复性

%R.O.

±0.02

    蠕变（30分钟）

%R.O.

±0.03

    正常工作温度范围

‌℃

-10~+40

    允许工作温度范围

℃

-20~+70

    温度对灵敏度影响

%R.O./10 ℃

±0.02

    温度对零点影响

%R.O./10 ℃

±0.02

    推荐激励电压

VDC

5-12

    输入阻抗

Ω

770±10

    输出阻抗

Ω

700±5

    绝缘阻抗

MΩ

≥5000（50VDC）

    安全过载

%R.C.

150

    可过载

%R.C.

300‌

    弹性元件材料

合金钢

    防护等级

IP67

    电缆线长度

m

13m

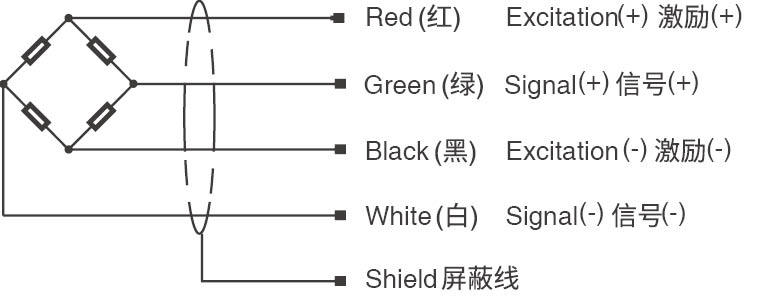

    接线方式

激励

红：＋           黑：–

信号

绿：＋           白：–
