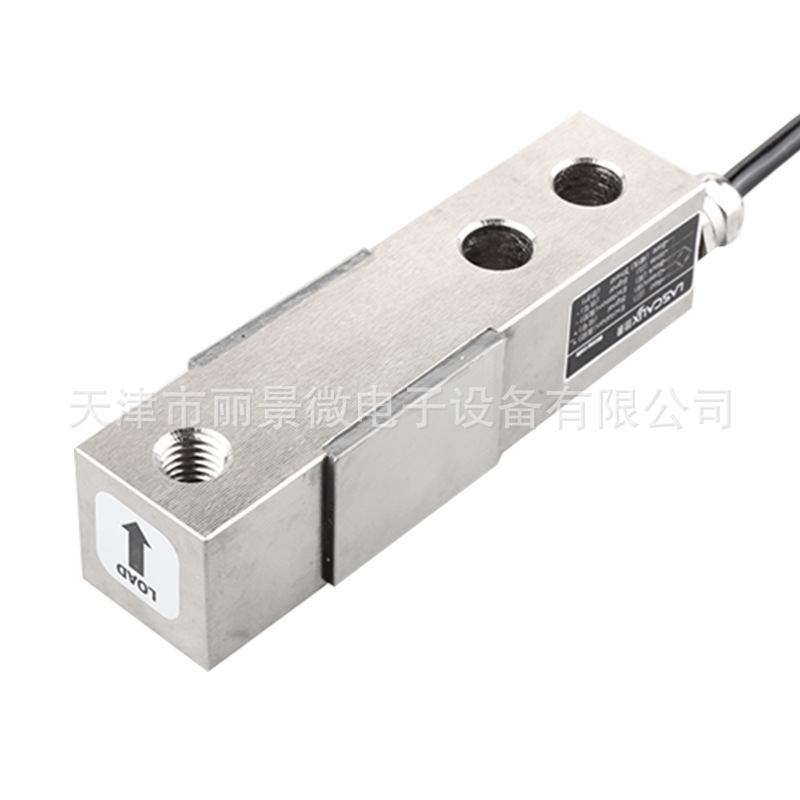

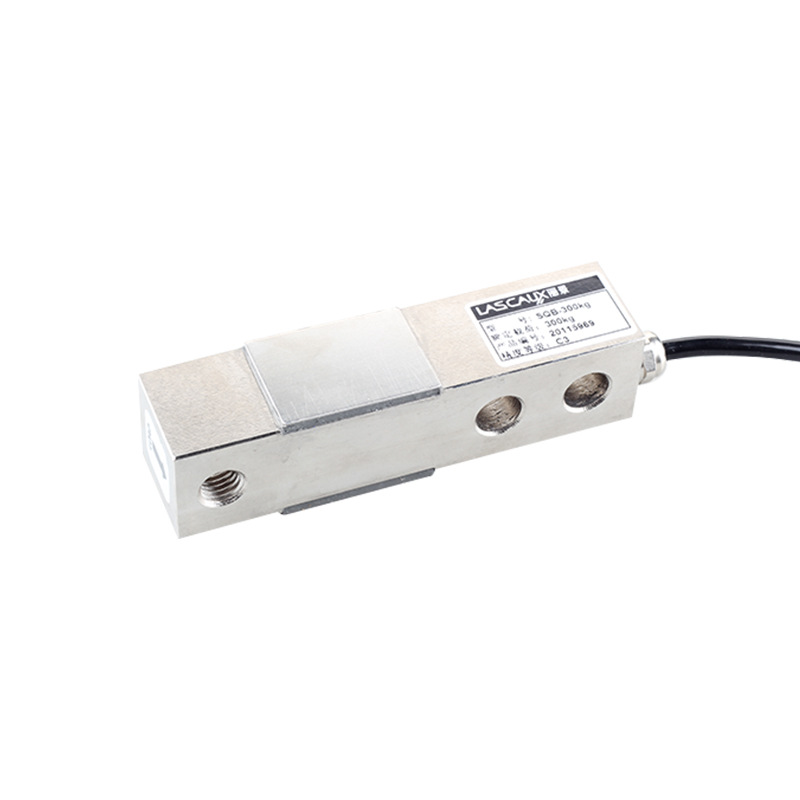

SQB悬臂梁称重传感器

SQB悬臂梁称重传感器，采用40CrNiMoA合金钢材质，此材质杂质含量相比40CrNiMo会低一些，具有良好的加工性，加工变形微小，量程范围广，从0.1t到10t可选，结构紧凑，安装方便，一端固定，一端加载，可多只使用，配合相应的安装附件可应用于小地磅或者装配成模块应用在料罐、槽罐等设备中，抗偏载能力强。此传感器还可以用于防爆场合。

    额定载荷（R.C.）

t

0.1，0.3，0.5，1，2，3，5，7.5，10

    额定输出（R.O.）

mV/V

2.0±0.0050

    零点平衡

%R.O.

±1

    综合误差

%R.O.

±0.02

    非线性

%R.O.

±0.02

    滞后性

%R.O.

±0.02

    重复性

%R.O.

±0.02

    蠕变（30分钟）

%R.O.

±0.02

    正常工作温度范围

‌℃

-10~+40

    允许工作温度范围

℃

-20~+70

    温度对灵敏度影响

%R.O./10 ℃

±0.02

    温度对零点影响

%R.O./10 ℃

±0.02

    推荐激励电压

VDC

5-12

    输入阻抗

Ω

380±10

    输出阻抗

Ω

350±5

    绝缘阻抗

MΩ

≥5000（50VDC）

    安全过载

%R.C.

150

    可过载

%R.C.

300‌

    弹性元件材料

合金钢

    防护等级

IP67

    电缆线长度

m

0.1t-2t:3m 3t-5t:5m 7.5t-10t：6.5m

    拧紧力矩

N·m

0.1t-2t:98 N·m  3t-5t:275N·m 7.5t-10t：750N·m
