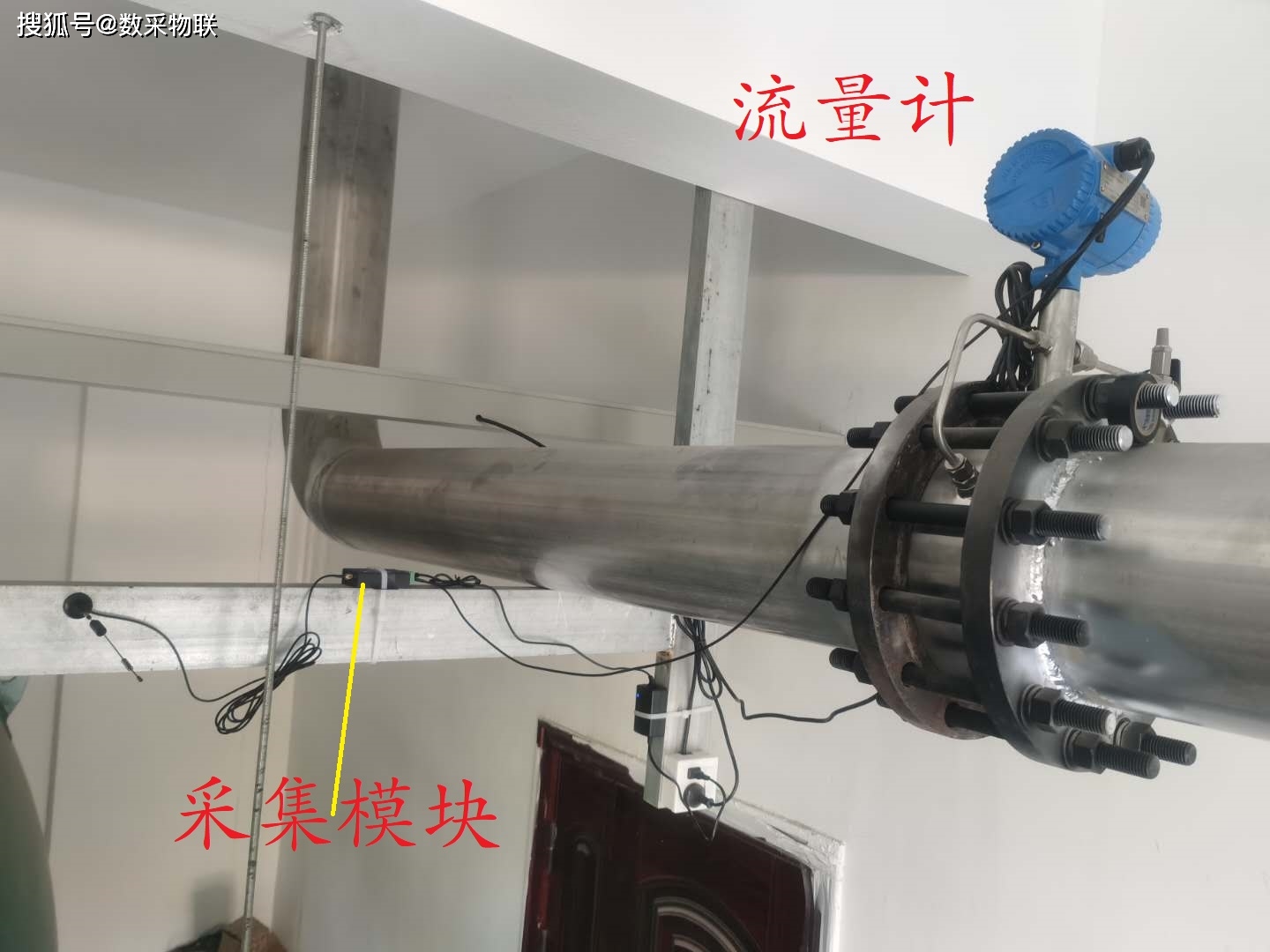

纺织工厂数字化涡街压力流量计485

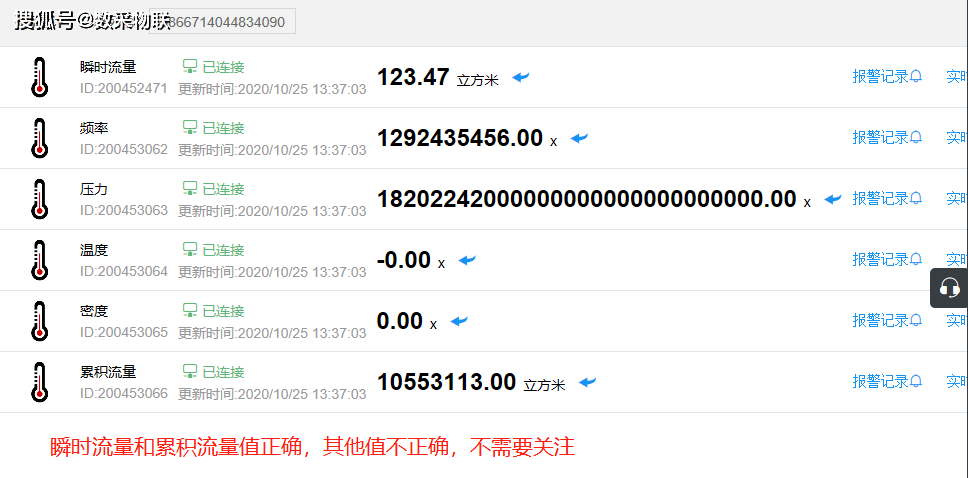

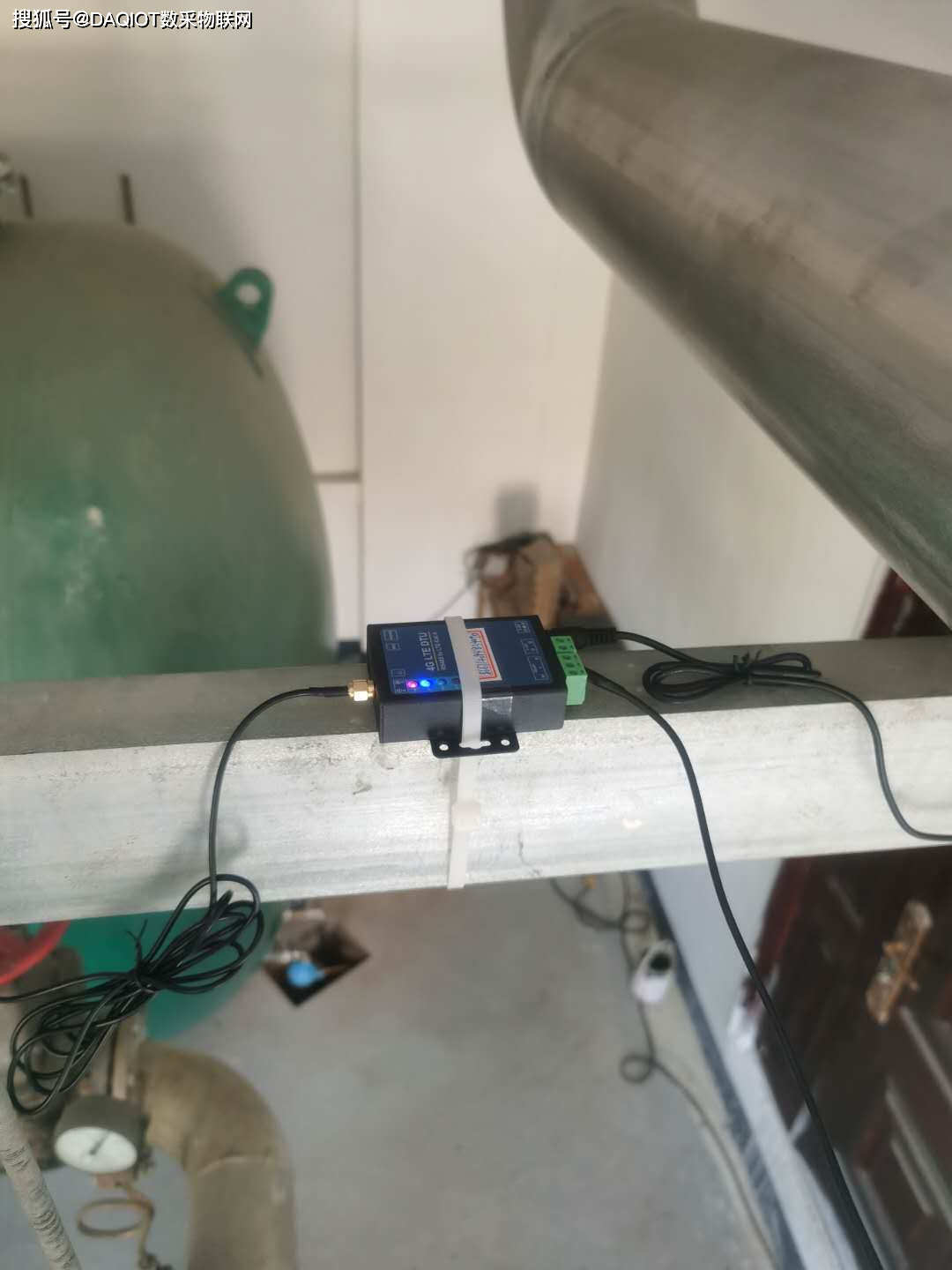

项目背景：采集工厂流量计仪表数据，上传云端，使用网页手机APP查看数据

目的：监控流量消耗，做工厂能耗统计

项目地点：浙江杭州萧山 万盛纺织厂

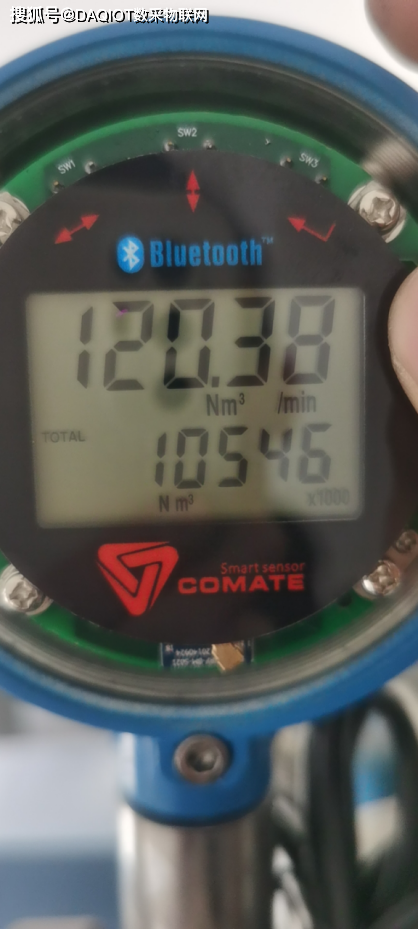

VFM60 系列数字化涡街流量计基于“卡曼涡街”原理，漩涡在漩涡发生体两侧交替产生，在发生体下游形成涡街。

RS485 Modbus 通信功能介绍

6.1 接口规范

 通信接口为 RS485，波特率范围 1200-115200。

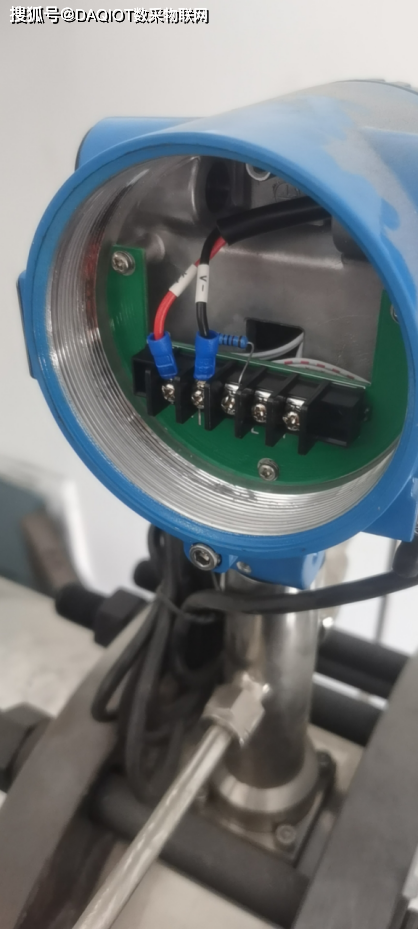

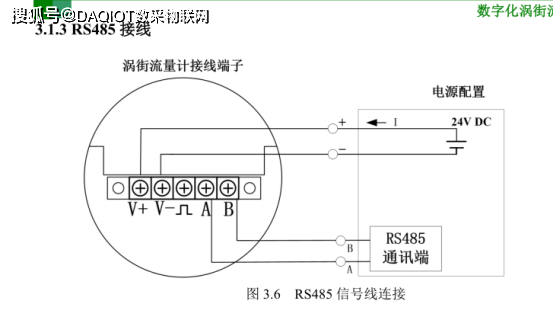

 仪表接线端为 A， B。

 通信协议符合 MODBUS-RTU 规约。

 通信信息组成：地址码-功能码-数据段-CRC 校验码，一条消息连续发送和接收，

字符间隔不能大于一个字符，否则认为一条新消息开始或老消息结束。信息体由十

六进制数组成。

例 例 3： ： 读取仪表所有显示数据,包括瞬时,频率, 压力,温度,密度,累积流量等 13 项 52 个字节

上位机发送：01 03 00 00 00 1A c4 01

仪表回传： 01 03 34

44 65 1F CE（瞬时流量＝916.49）

42 48 00 00（频率＝50）

00 00 00 00（保留＝0）

00 00 00 00（压力＝0）

00 00 00 00（温度＝0）

3F 80 00 00（密度＝1.00）

00 00 00 00（保留＝0）

00 00 00 00（保留）

00 00 00 00（保留）

00 00 00 00（保留）

00 00 04 E8（保留＝1256）

00 00 00 00（保留＝0）

44 9D 1E 3F（累积流量浮点＝1256.94）

5A (校验码低)

91 (校验码高)
