安科瑞电力监控组屏式监控设备Acel-2000E/G配电室综合监控

 安科瑞Acrel-2000E/G配电室综合监控系统具有实时环境参数和历史环境参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到数据库

摘要：配电室综合监控系统平台和智能监控终端，实现了环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制、视频监控等功能。针对元器件智能物流中心配电室项目实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，同样实现配电动力环境的分布式远程管理。

　　关键词：环境监测;有害气体监测;视频监控;动力环境。

　　0引言

　　随着社会的发展，人们生产生活对电力的需求也越来越多，而配电室是电力网末端传输、多次分配电能的主要电气设备场所，是城市电力网不可获取的一部分。长期以来，配电室如何运行一直是电力部门日常管理的较为薄弱的部分，配电室温度过高、湿度过高、雨水浸渍都会影响设备正常运行。因此在配电室内安装动环监控系统，实现配电室内环境和供电设备各种状态量的在线监测，保障配电室设备的安全运行。

　　Acrel-2000E/G配电室综合监控系统可以帮助xx元器件智能物流中心配电室项目实现对各种监测数据的查询、分析、预警及综合展示，以提高配电室的运行能力。在智能化方面实现供配电监控系统的遥测、遥信、遥控、遥视控制，对系统进行综合检测和统一管理，在数据资源管理方面，可以显示或查询供配电室内各设备运行工况(包括历史和实时参数)，并根据实际情况进行日报、月报和年报查询或打印，提高工作效率，节约人力资源。

　　1项目概况

　　xx元器件智能物流中心位于厦门市同安区通福路;项目总用地面积约57096.5平方米，总建筑面积约15.3万平方米，该项目拟分两期开发，一期为4栋集合运输仓库，4#仓库为单层高24米的智能立体仓库，作为智能化运输中转枢纽;二期为15F高层办公区及少量休闲娱乐的办公集合区;计划实现该项目“以顾客为中心”的智能一体化物流运输系统理念。据悉，该项目建成后将成为中国较大的电子元器件智能化综合信息物流中心，为厦门本地的集成电路等电子制造行业的发展提供有力的供应链保障，能够为同安区引进更多知名电子行业企业，打造东南沿海电子元器件集散地。

　　该项目为xx元器件智能物流中心配电室项目，设有高压柜、低压柜多台。

　　该项目配SF6+O2双气气体探测器，温湿度传感器采集柜内的温湿度数据，六台球型摄像机和两台枪型摄像机监控配电室内情况。

　　另外该项目还配有人体、烟感、水浸等传感器。通过Acrel-2000E/G配电室综合监控系统集中采集监控管理。

　　2产品需求

　　本次针对xx元器件智能物流中心配电室项目，需要达到如下要求以实现数据集中管理、分析处理。功能需求如下：

　　(一)针对每一面进线柜，需要配置具有采集精度高、响应速度快的SF6气体监测装置，来确认配电房内环境安全。

　　(二)针对每一条电缆沟，需要配置水浸传感器，实时监测电缆沟内的水位情况。

　　(三)针对每一排配电柜，需要配置一个球形摄像机或多个枪型摄像机，实时监视配电室内情况。

　　(四)针对整个配电室工程配置一台配电室环境检测柜，监控配电室的环境安全，其功能应包含：

　　(1)环境温度、环境湿度、SF6气体浓度、O2气体浓度、电缆沟水位以及烟感传感器等监测信息实时刷新。各回路子画面上显示该回路各电参量、回路名称等信息。

　　(2)对人体检测采用红外和微波双重检测，防止事件误报漏报。

　　(3)对视频监控画面实时显示。

　　(4)多用户权限管理，便于分级操作。

　　(五)针对项目需求，将采集的气体浓度数据和环境温湿度数据转发到两台安装在门口的LED屏，方便工作人员在进入配电室前了解配电室内的环境情况。

　　3系统方案

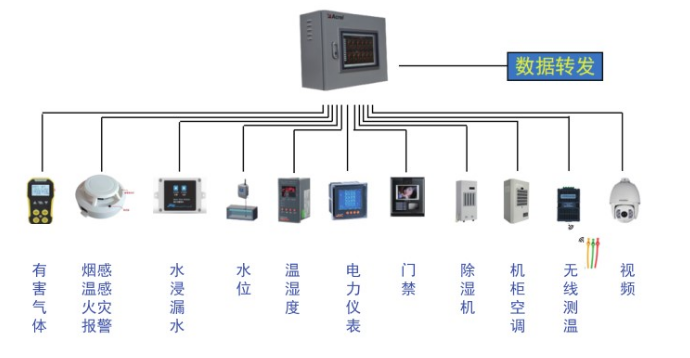

　　本工程根据该项目的实际需求，在高压配电室内配置了一台SF6+O2双气气体探测器、两个温湿度传感器、两个水浸传感器、三个烟感传感器、两个人体传感器、六个球型摄像机以及两个枪型摄像机。在配电室配置一台配电室环境监测柜，将SF6+O2双气气体探测器、温湿度传感器、水浸传感器、烟感传感器、人体传感器、摄像机等数据上传，实现对该项目配电室的控制和管理，为配电室安全、稳定、经济运行提供了坚实的保障。

　　SF6+O2双气气体探测器主要监测空气中SF6气体浓度和O2气体浓度。因为SF6气体在电力系统中的广泛应用，是中压、高压开关中所使用的的绝缘和灭弧介质。其本身没有毒性，但被电弧分解后的分解物会对人体带来严重影响，因此对环境中的SF6气体监测可以防止泄露的有毒气体对人体造成伤害，也可以防止由于SF6气体泄露而使高压开关室内气体密度下降导致高压开关通断失灵等生产事故的发生。

　　水浸传感器内电源、感应线、信号输出三部分完全隔离，安全可靠，安装方便。温湿度传感器体积小巧，具有标准DIN35导轨安装卡，可直接用于导轨安装，同时还具有485通信接口，可通过标准ModBus-RTU通信协议通信。变配电室是电力传输环节的重要组成部分，其是否正常运行直接关系到电网的安全稳定，变配电室内易产生潮湿凝露现象，主要是由于外界环境和室内外电缆沟的积水产生的湿气。尤其是下雨天，室外地沟盖板密封不严导致雨水灌入，电缆沟在设计施工时排水不利，导致室内外电缆沟背部长期有水积存。因此需要在配电室内安装水浸传感器监测电缆沟水位情况，在进线柜内安装温湿度传感器监控柜内温湿度情况，并将传感器状态和数据实时上传给后台系统。
