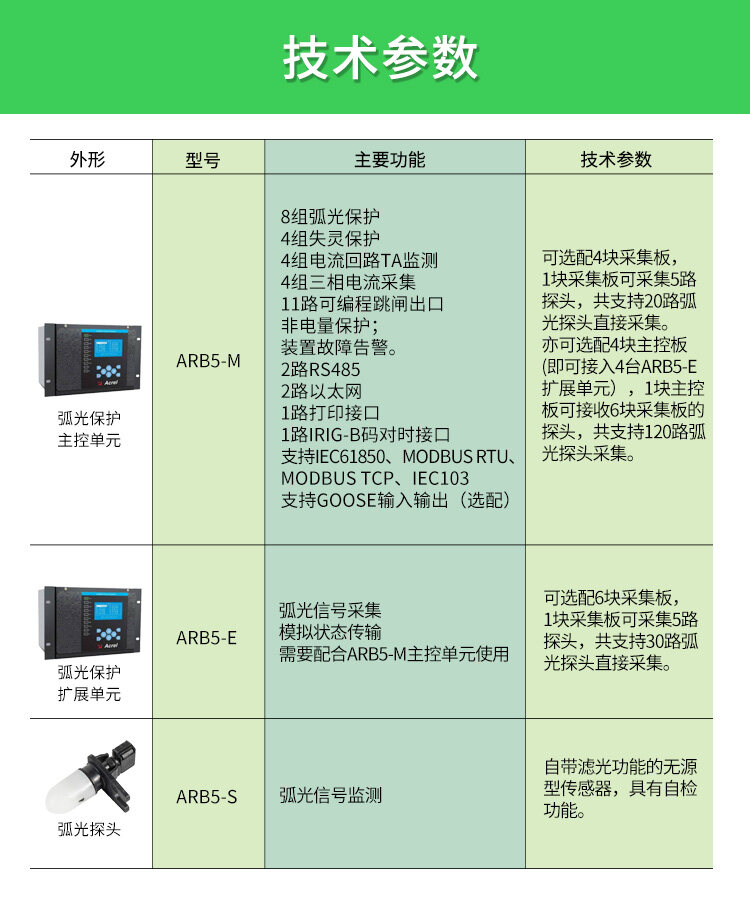

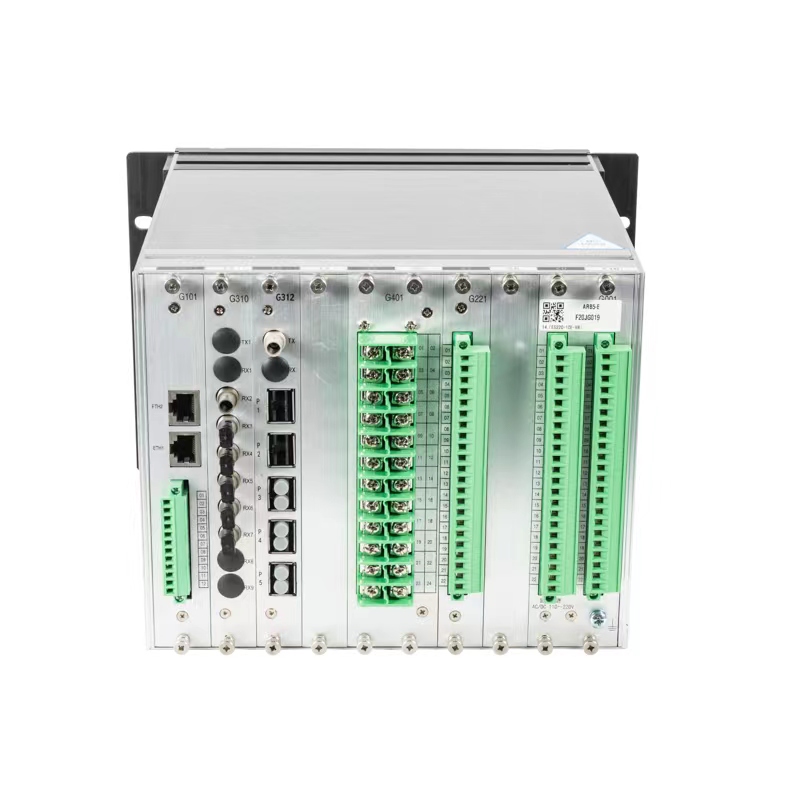

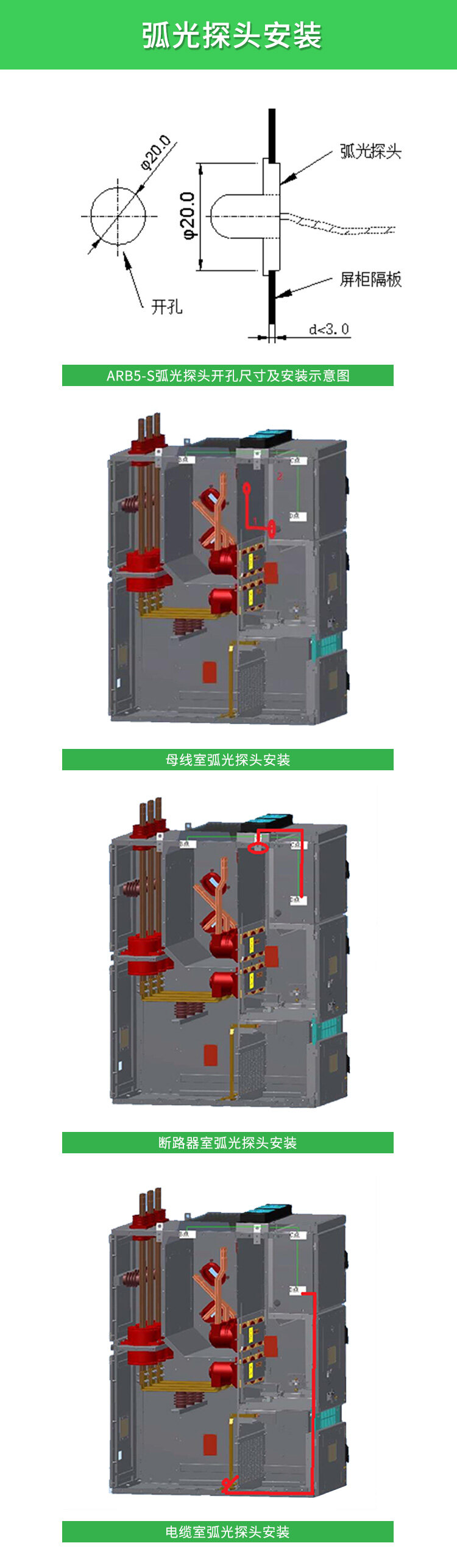

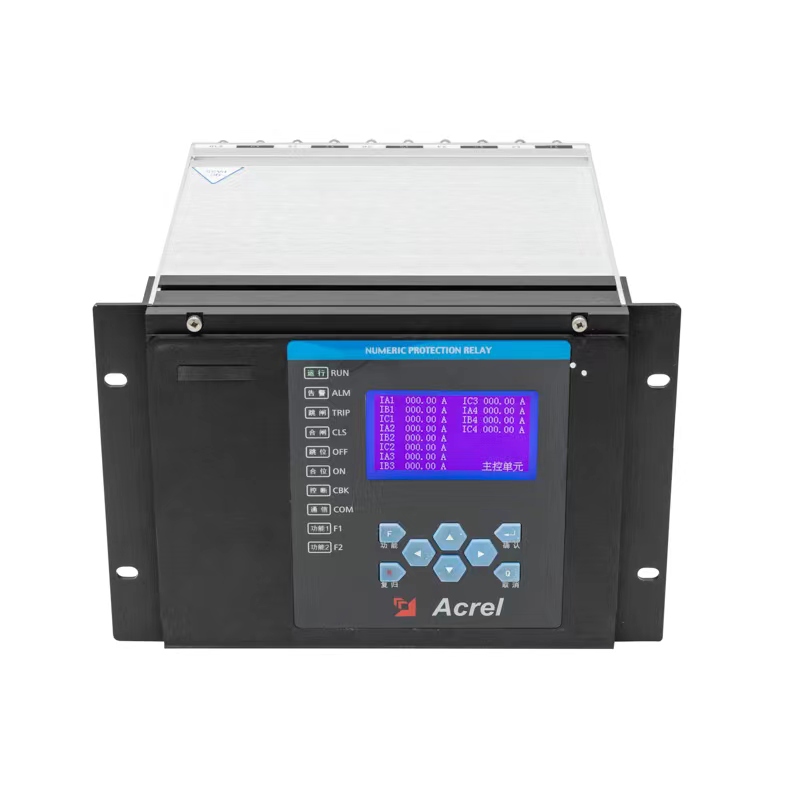

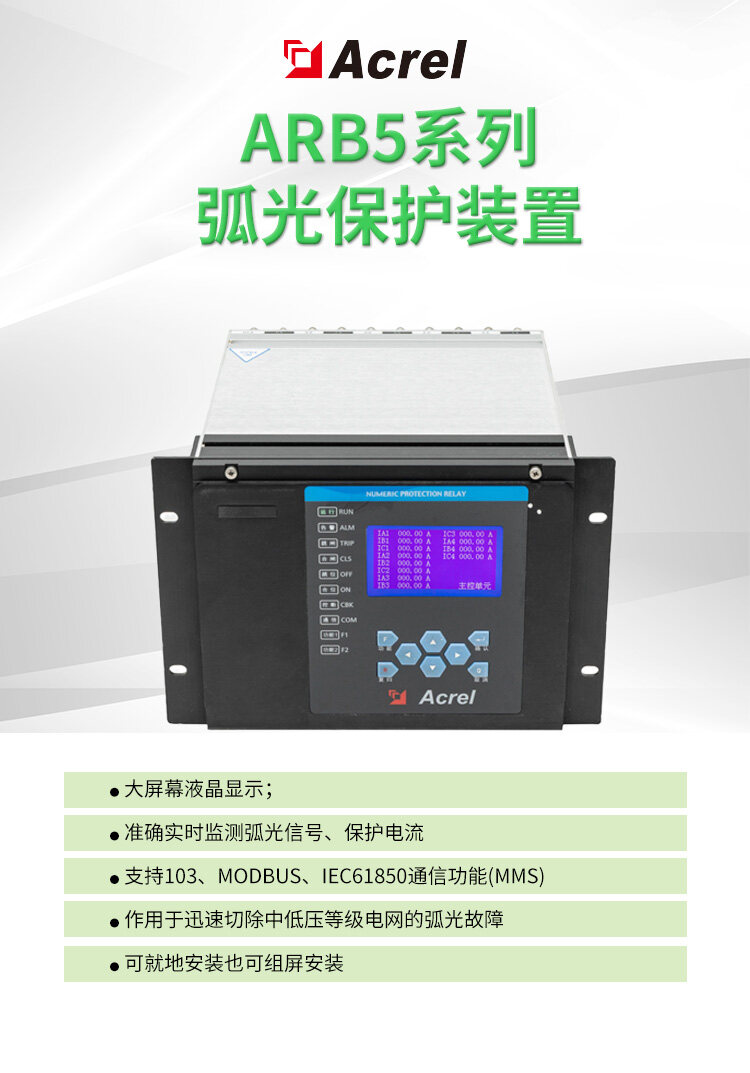

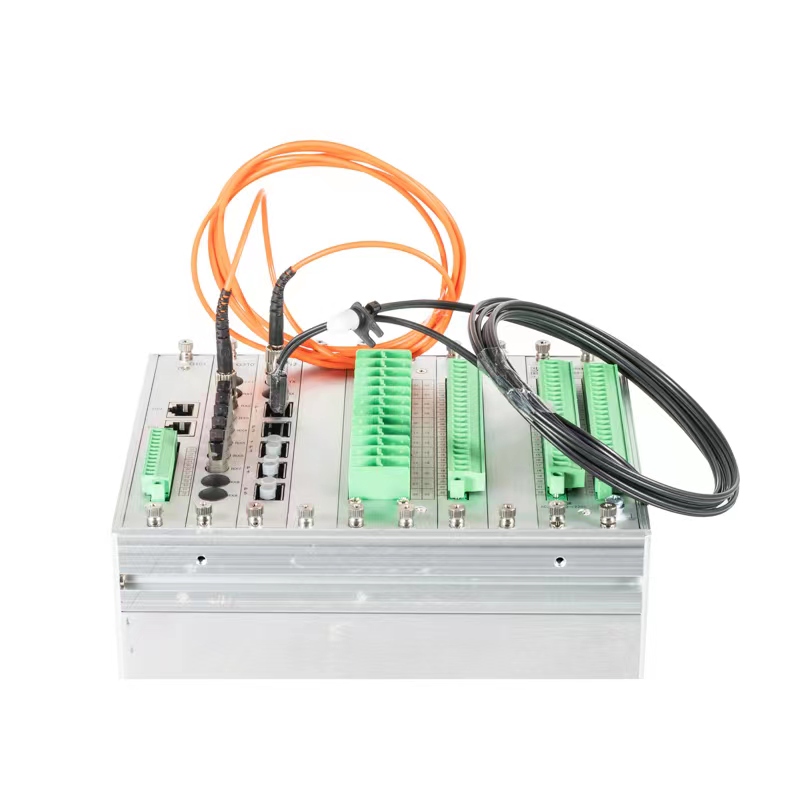

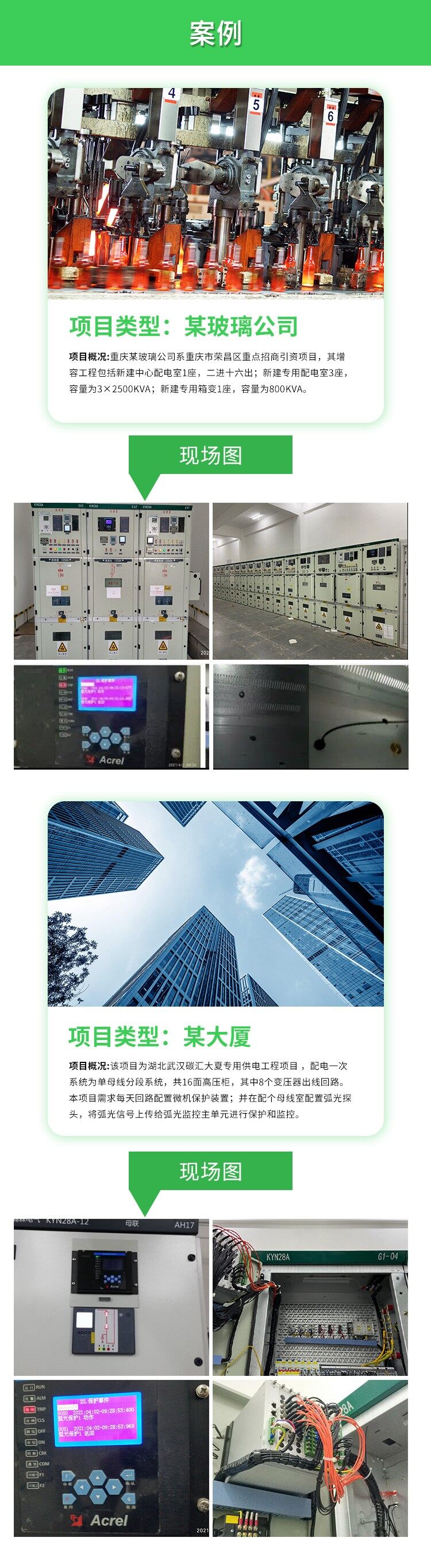

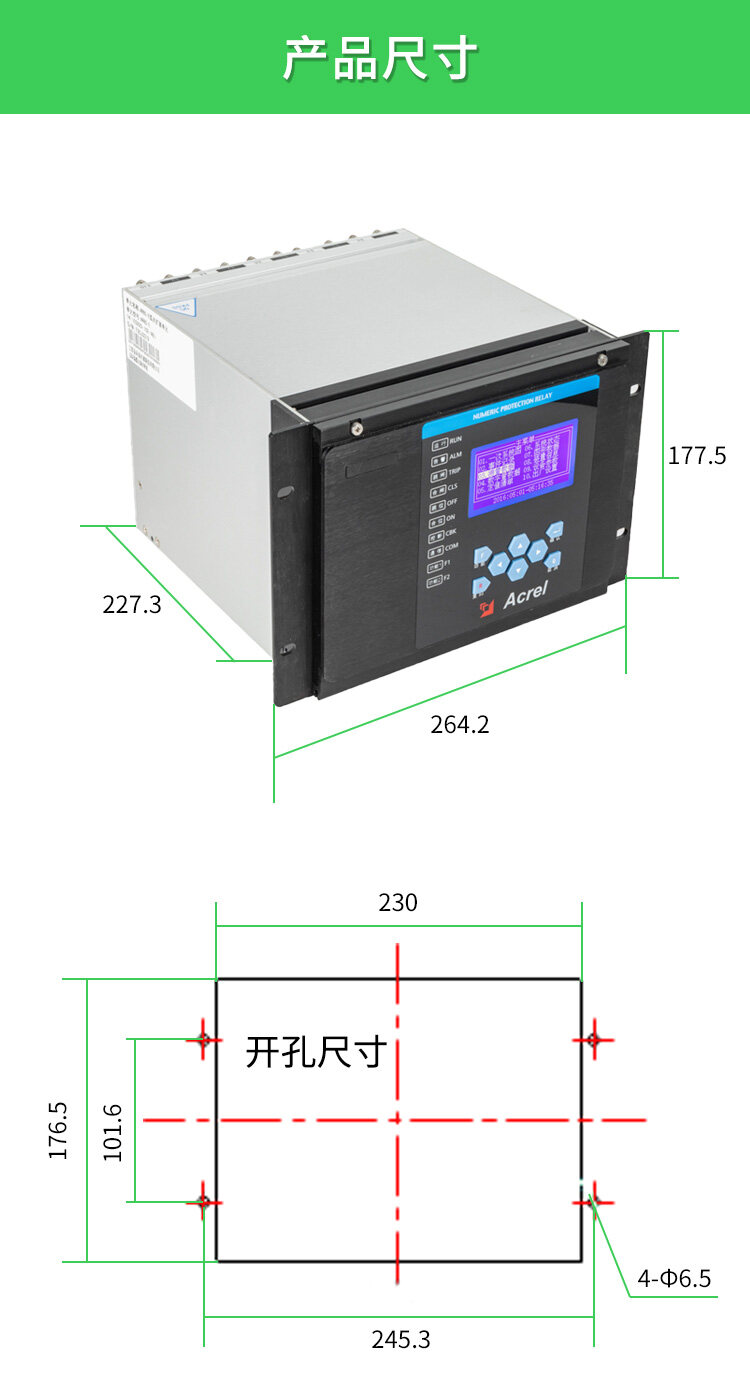

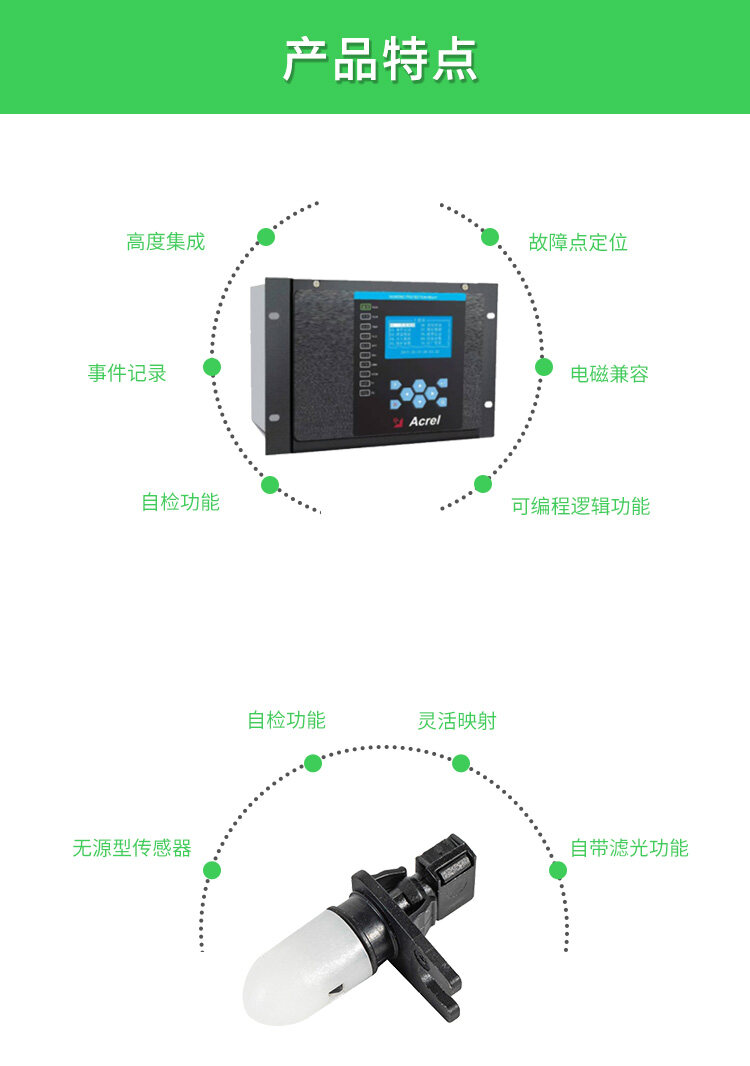

ARB5系列弧光保护解决方案，其主要器件有ARB5-M主控单元、ARB5-E扩展单元、ARB5-S弧光探头、塑料光纤和尾纤。

  24路开入信号量的采集（通过增加开入板可扩展开入数量），除部分有特殊定义外，其余开入量可由用户定义。开入信号有两种接入方式可供选择：一种有源接点，外接电源；另一种是无源接点，本装置提供电源。具体见后面的示意图，用户在订货时需说明。

测量数据

基本数据——电流1：IA1、IB1、IC1；电流2：IA2、IB2、IC2；电流3：IA3、IB3、IC3；电流4：IA4、IB4、IC4。

谐波数据——电流1：IA1、IB1、IC1；电流2：IA2、IB2、IC2；电流3：IA3、IB3、IC3；电流4：IA4、IB4、IC4的2、3、5次谐波。

对称分量——电流1对称分量:I1_1、I2_1、3I0_1；电流2对称分量:I1_2、I2_2、3I0_2； 电流3对称分量:I1_3、I2_3、3I0_3；电流4对称分量:I1_4、I2_4、3I0_4。

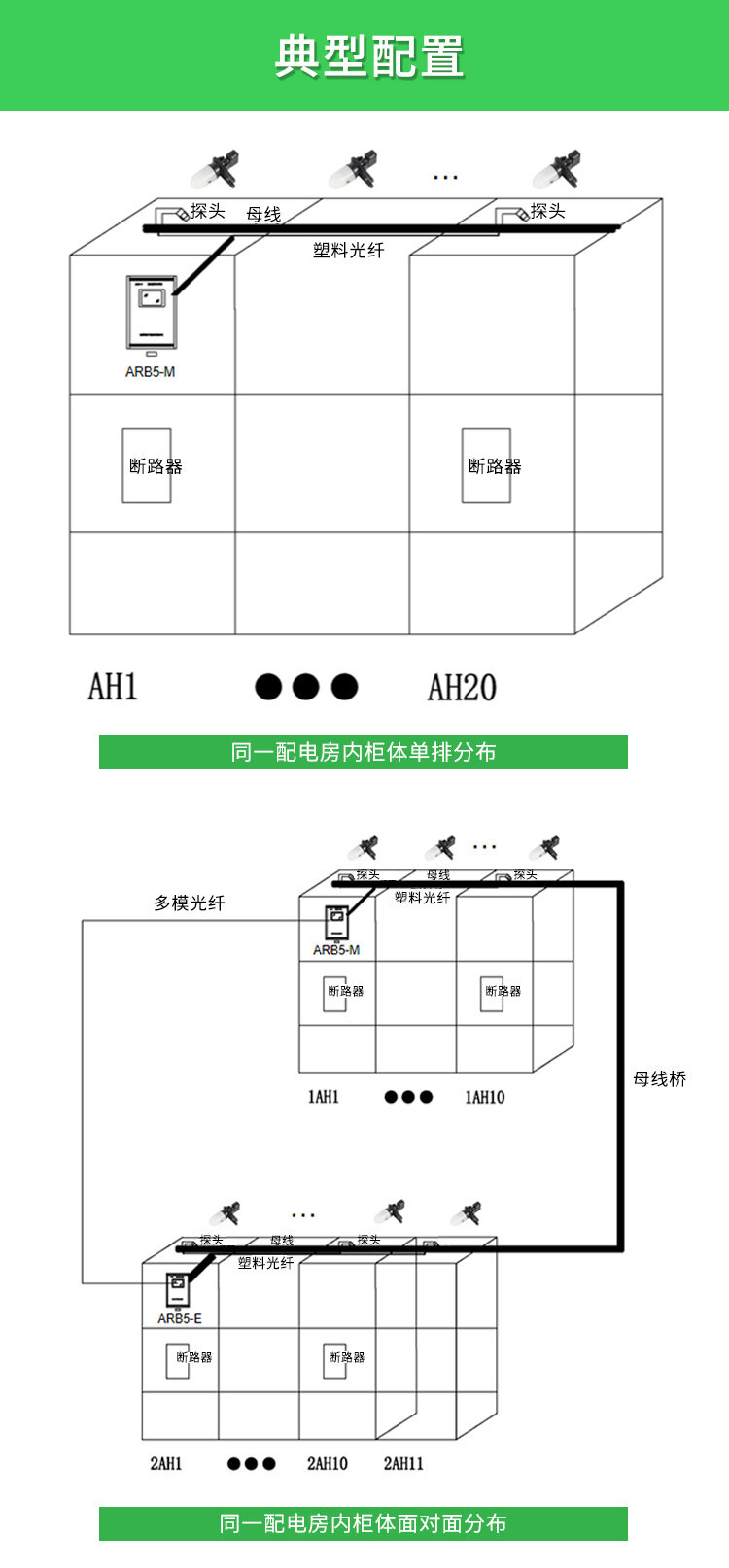

  弧光保护解决方案由主控单元ARB5-M或扩展单元ARB5-E组成，一个主控单元可配4个扩展单元。

每个主控单元可选配4块采集板，1块采集板可采集5路探头，共支持20路弧光探头直接采集；亦可选配4块主控板（即可接入4个扩展单元），1块主控板可接收6块采集板的探头，共支持120路弧光探头采集。

每个扩展单元可选配6块采集板，1块采集板可采集5路探头，共支持30路弧光探头直接采集。
