隧道围岩压力监测

围岩压力监测

系统概述

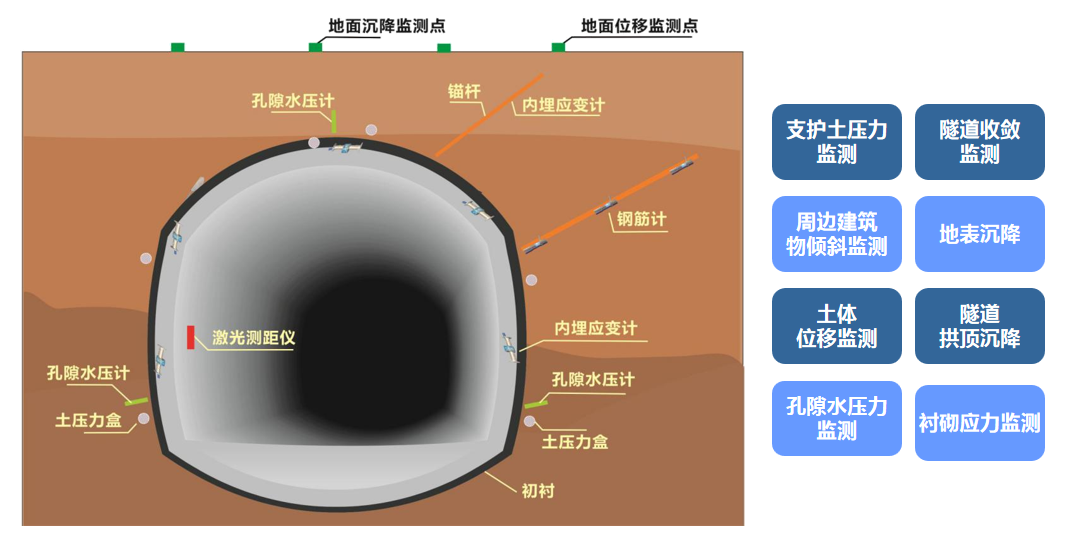

围岩压力、初衬、二衬接触压力监测采用土压力计进行监测，土压力计是一种埋入式土压力传感器，用于测量土石坝、土堤、边坡、路基、挡土墙、隧道等结构物内部土体的压应力测量。振弦式土压力计主要由承压膜、夹弦器、钢弦以及线圈组成，其中钢弦被预加一定张力通过夹弦器平行固定于承压膜上。根据经典弦原理，当弦长一定时，钢弦固有频率的平方同弦的张力成正比关系。当外界土体压力作用于土压力计承压膜上使其发生微小变形，从而导致固定于承压膜上的钢弦张力发生变化，钢弦固有频率亦随之改变。通过测量钢弦固有频率的变化，即可得被测土体应力。

将结构健康监测与物联网结构体系、云平台、局域网/通讯网等多网无缝连接技术、海量节点数据并行智能处理技术等结合，建立一套完整的隧道安全监测系统。该监测系统由监测主机、无线传输设备、激光测距传感器、安装支架及计算机等组建形成无线测量网络，通过DTU无线模块实现隧道的远程、无线、实时监测。

系统特点

1、远程在线监测

全天候远程自动采集数据，24小时实时监测，安全高效

2、信息化指导构筑物施工

判断构筑物施工工艺和施工参数是否符合预期要求，以确定和优化下一步的施工工艺及技术参数

3、及时预报警

多重分级报警机制，当数据异常时系统自动报警

4、数据报告下载

支日/周/月数据报告的下载打印，支持EXCEL格式

5、多元化数据算法

利用多种算法并结合BIM模型对平台监测数据进行计算、拟合，对比、分析，做到及时准确预警，对于结构物的健康状态提供有效支撑

6、支持终端查询

系统支持手机/平板等移动终端查看、接收报警信息，方便快捷
