GMU080 九轴姿态传感模块

产品介绍

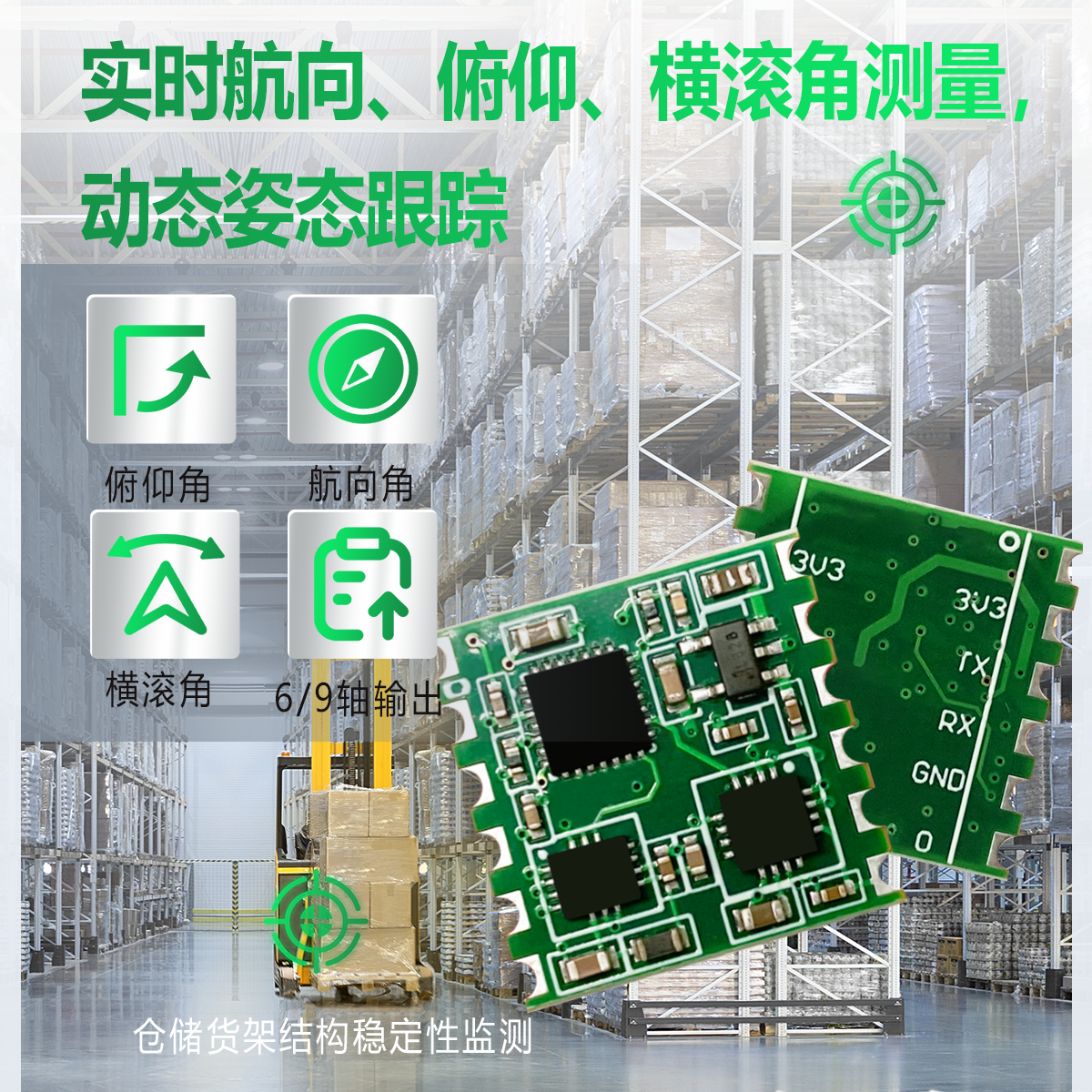

GMU080九轴航姿参考系统（AHRS）集成三轴磁通门传感器、三轴MEMS加速度计及三轴MEMS陀螺仪，构成完整的惯性测量单元（IMU）。该系统通过多传感器数据融合实现运载体三维空间姿态解算，主要功能包括：实时航向、俯仰、横滚角测量，动态姿态跟踪，以及通过标准通信接口输出航姿参数。各传感器采用正交配置，磁通门传感器提供地磁场矢量测量，加速度计感知比力信息，陀螺仪检测角速率，共同构成高精度的姿态参考系统。

应用范围

该产品适用于各类工程结构安全监测及地质灾害预警场景，典型应用场景涵盖以下领域：

• 高速铁路基础设施形变监测                 • 仓储货架结构稳定性监测

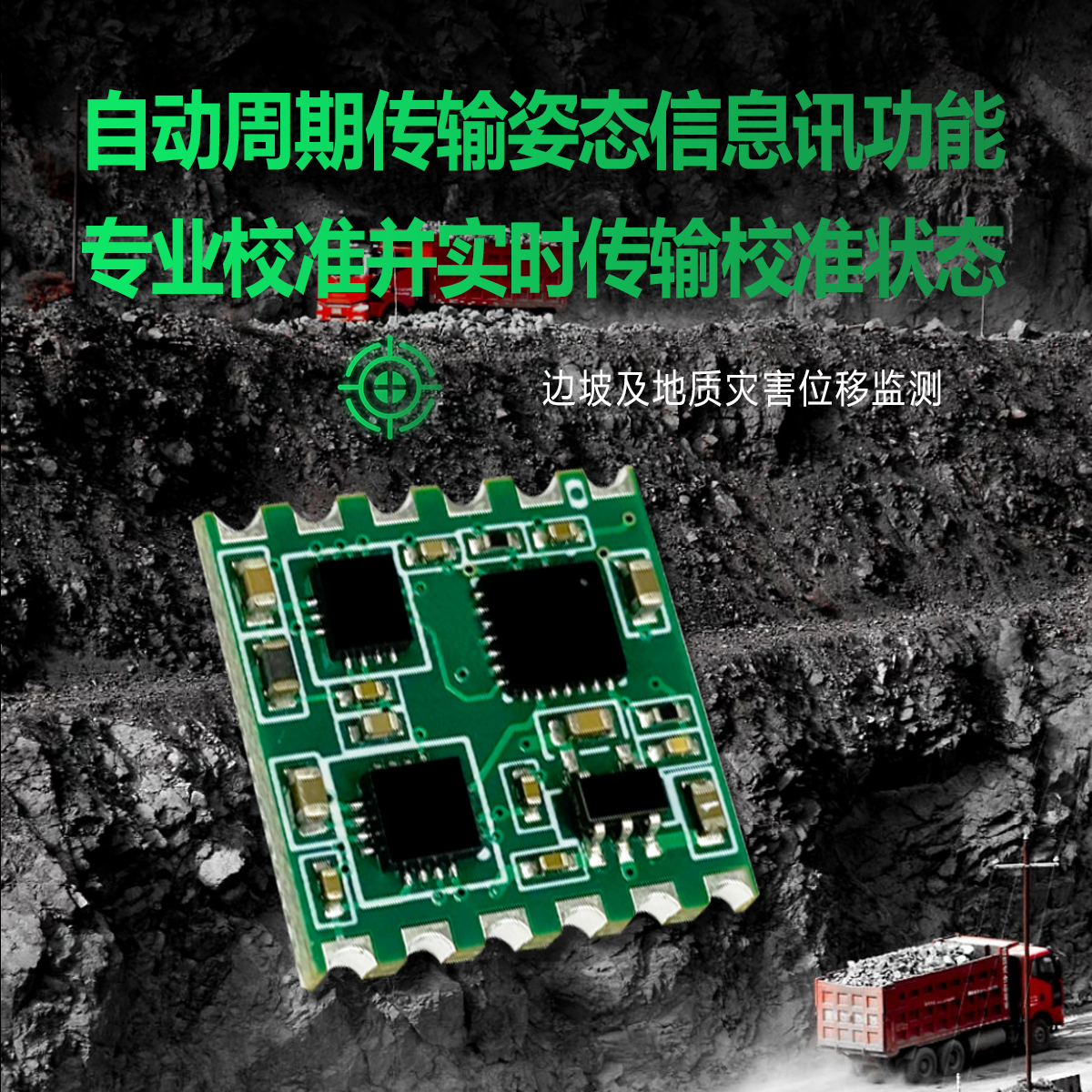

• 边坡及地质灾害位移监测                   • 桥梁结构健康状态诊断

• 历史建筑及文物结构安全评估               • 野外环境长期自动化监测

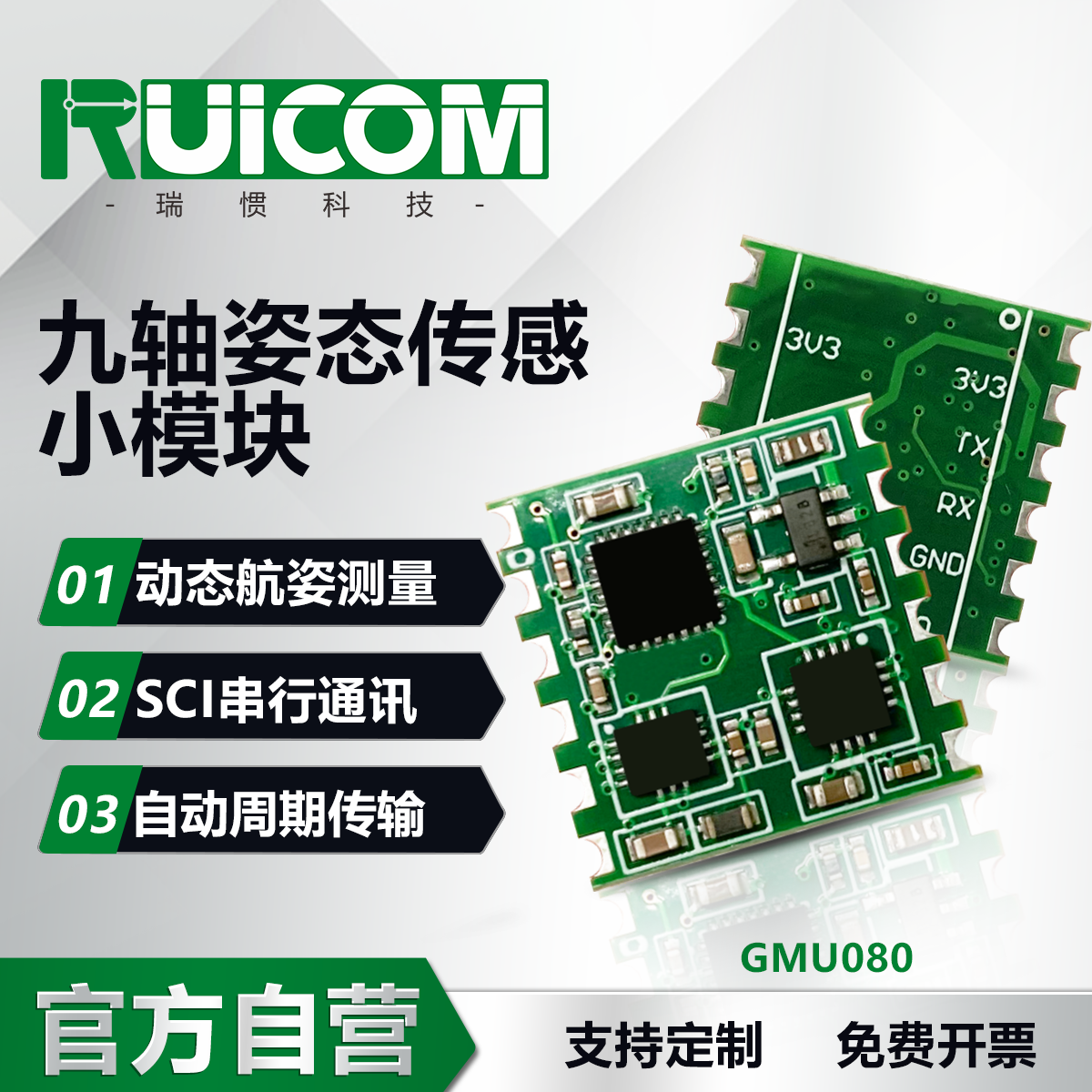

技术亮点

❖ 具备动态航姿测量功能

❖ SCI串行通讯功能

❖ 自动周期传输姿态信息讯功能

❖ 专业校准功能，并实时传输校准状态
