SM5470-001-G-B压力传感器TE双侧同向倒钩气嘴

SM5470-001-G-B 是 SMI（现属于 TE Connectivity） 生产的非补偿式微差压 / 表压传感器，封装 SOIC-16，常用于低压、低成本 OEM 场景。

型号拆解

• SM5470：低压系列（0.15～3 PSI）
• 001：量程 0.15 PSI ≈ 1.03 kPa
• G：表压（Gauge）
• B：双侧同向倒钩气嘴

核心参数

• 量程：0～0.15 PSI（0～1.03 kPa）表压
• 输出：mV 模拟桥路输出（典型 50 mV @ 5V 激励）
• 激励：5 VDC（推荐 1～10 V）
• 线性度：±0.3%FS（25°C）
• 零点输出：-75～+25 mV
• 工作温度：-40°C～+125°C

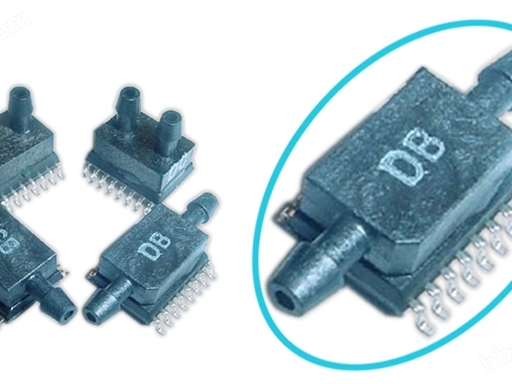

• 封装 / 气嘴：SOIC-16，双径向倒钩（同侧）
• 补偿状态：无温度补偿、无校准（需后端电路处理）

关键特点

• 超低压测量：0.15 PSI 小量程，适合微差压 / 微风速。
• 低成本板载式：SOIC-16 贴装，接近裸片价格，适合大批量 OEM。
• 宽温稳定：-40°C～+125°C，工业 / 消费电子通用。
• 需信号调理：输出为原始 mV 信号，需放大、补偿、校准后使用。

典型应用

• 空调 HVAC 微差压 / 流量监测
• 医疗设备（呼吸、雾化）
• 无人机 / 航模 简易空速 / 高度（需补偿）
• 手持气压计、家电压力监测
