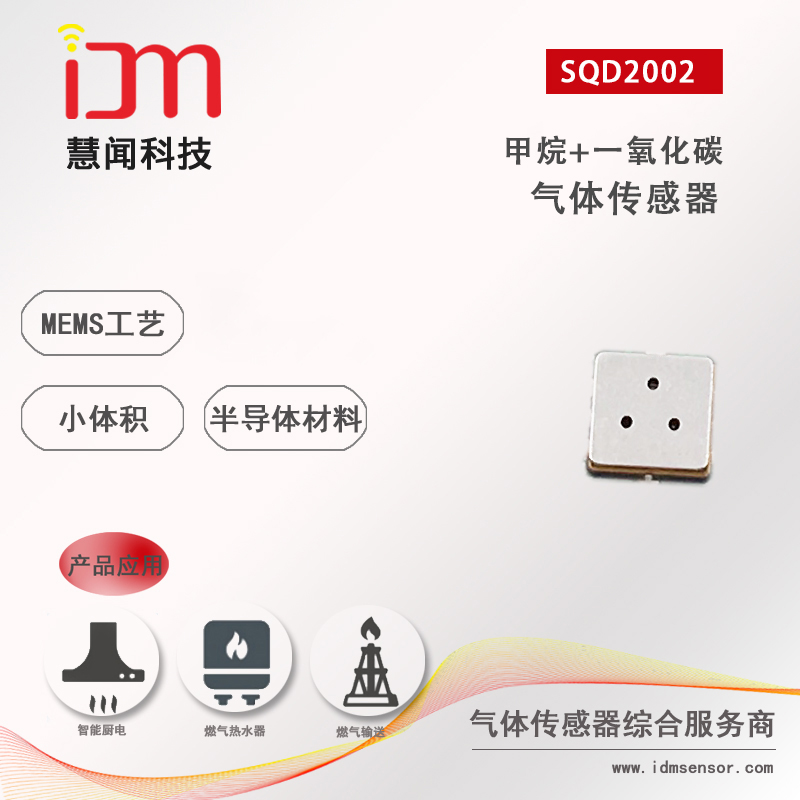

CO/CH4二合一气体传感器SQD2002
15.00
产品详情
一、产品简介
SQD2002气体传感器是基于金属氧化物材料开发的MEMS微型气体传感器，可用于检测空气中的一氧化碳和甲烷气体含量，该传感器具有低功耗、小尺寸、低成本等特点。是将敏感材料涂布于电极上，当CO或者CH4气体接触敏感材料时，敏感材料的电导率会发生变化，使用特定的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
二、传感器特点
本品采用MEMS工艺，结构坚固，对一氧化碳和甲烷灵敏度高；具有尺寸小、功耗低、灵敏度高、响应恢复快、驱动电路简单、稳定性好、寿命长等优点。
三、主要应用
广泛适用于家庭用一氧化碳和甲烷气体泄漏报警器、燃气热水器、车载、工业用一氧化碳和甲烷二合一气体报警器以及便携式一氧化碳和甲烷二合一气体检测仪。
技术参数
|
产品型号 |
SQD2002 |
|||
|
产品类型 |
MEMS半导体传感器 |
|||
|
标准封装 |
陶瓷封装 |
|||
|
检测气体 |
一氧化碳，甲烷 |
|||
|
检测浓度 |
0～500ppm(一氧化碳)，0-10000ppm(甲烷) |
|||
|
分辨率 |
10ppm（一氧化碳），500ppm（甲烷） |
|||
|
标准电路条件 |
回路电压 |
VC |
≤5V DC |
|
|
加热电压1（CO） |
VH1 |
1.8V±0.05V DC |
||
|
负载电阻1（CO） |
RL1 |
可调（建议负载电阻：10k） |
||
|
加热电压2（CH4） |
VH2 |
3.3V±0.1V DC |
||
|
负载电阻2（CH4） |
RL2 |
可调（建议负载电阻：51k） |
||
|
标准测试条件下气敏元件特性 标准测试条件 |
总体电流 |
I |
≤30mA |
|
|
加热功耗 |
PH |
≤70mW |
||
|
敏感体电阻1 |
RS1 |
5KΩ～300KΩ(in air) |
||
|
敏感体电阻2 |
RS2 |
100KΩ～5000KΩKΩ(in air) |
||
|
灵敏度 |
S |
R0(in
air)/Rs(in 150ppmCO or in 5000ppm CH4)≥5 |
||
|
标准测试条件 |
温度、湿度 |
20℃±2℃；55%±5%RH |
||
|
标准测试电路 |
VC:5V±0.1V； VH1
:3.3V±0.1V VH2
:1.8V±0.05V |
|||
|
预热时间 |
3-5min |
|||
|
响应时间（T90） |
<30s |
|||
|
恢复时间（T10） |
<60s |
|||
|
寿命 |
≥3年 |
|||
管脚定义
|
Terminal Functions |
||
|
NO. |
NAME |
DESCRIPTION |
|
1 |
HOT1+ |
Heater1 |
|
2 |
VCC |
Sensor electrode |
|
3 |
HOT2+ |
Heater2 |
|
4 |
NG |
/ |
|
5 |
NG |
/ |
|
6 |
Vout2 |
Sensor electrode |
|
7 |
HOT |
Public heating |
|
8 |
Vout1 |
Sensor electrode |
