VOC气体传感器 SMD1013A
6.00
产品详情
一、 产品简介
SMD1013A空气质量传感器（TVOC）是基于MEMS工艺半导体材料开发的微型气体传感器，可用于检测不同场景下TVOC气体含量。
二、传感器特点
采用MEMS工艺，半导体材料，尺寸小，功耗低，灵敏度高，响应恢复快，驱动电路简单，稳定性好，寿命长，结构坚固，抗震性好。
三、主要应用
空气净化器、空调新风、智能穿戴、便携检测仪。
技术参数
产品型号 | SMD1013A | |||
产品类型 | MEMS半导体传感器 | |||
标准封装 | 陶瓷封装 | |||
检测气体 | 酒精、烟雾、甲苯、丙酮、甲醛等 | |||
检测浓度 | 0～100ppm(乙醇) | |||
分辨率 | 0.2ppm（乙醇） | |||
标准电路条件 | 回路电压 | VC | ≤5V DC | |
加热电压 | VH | 1.2V±0.1V AC / DC | ||
负载电阻 | RL | 可调（建议负载10k） | ||
标准测试条件下气敏元件特性 | 加热电阻 | RH | 45Ω±5Ω（室温） | |
加热功耗 | PH | ≤20mW | ||
敏感体电阻 | RS | 10KΩ～30KΩ(in air) | ||
灵敏度 | S | R0(in air)/Rs(in 10ppm酒精)≥10 | ||
斜率 | α | ≤0.3(R10ppm/R1ppm酒精) | ||
标准测试条件 | 温度、湿度 | 20℃±2℃；55%±5%RH | ||
标准测试电路 | VC:5V±0.1V； | |||
VH:1.2V±0.1V | ||||
预热时间 | 3-5min | |||
响应时间（T90） | <30s | |||
恢复时间（T10） | <60s | |||
寿命 | ≥3年 | |||

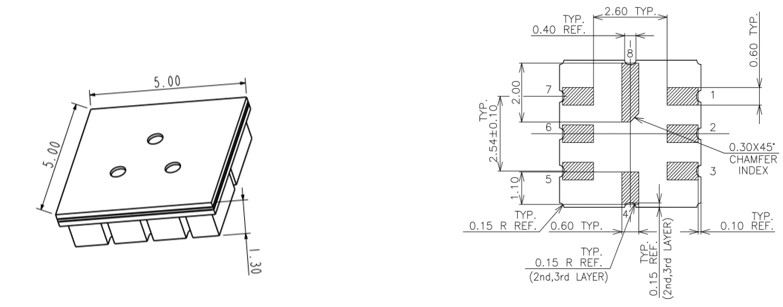

管脚定义
Terminal Functions |
