性能简介
本产品适用于监控摄象机的视频信号线路、控制线路和电源线路的雷电电涌的防护，集合以上三种防雷功能于一体，外壳采用整体铝合金结构，体积小，输出残压极低，设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，能充分满足视频信号传输要求，具有对瞬态过电压快速响应的优点。
产品参数
|
型 号 |
HD-CCTV-PVC/** |
||||||||||
|
保护线路 |
视频线路 |
电源线路 |
控制线路 |
||||||||
|
标称工作电压Un |
±5V |
12V |
24V |
220V |
6.8V |
12V |
24V |
||||
|
最大持续工作电压Uc |
±6.8V |
16V |
32V |
275V |
7.5V |
15V |
32V |
||||
|
标称放电电流In（8/20US） |
2.5kA/5kA/1.5kA |
5kA |
2.5kA/5kA/1.5kA |
||||||||
|
最大放电电流Imax（8/20US） |
5kA/10kA/3kA |
10kA |
5kA/10kA/3kA |
||||||||
|
电压保护水平Up |
X-X：40/75/35V |
|
80V |
110V |
50V |
||||||
|
X-G：400V |
|
400V |
400V |
400V |
|||||||
|
限制电压Up |
|
55V |
160V |
1.1kV |
|
||||||
|
额定负载电流IL |
|
1.5A |
1A |
||||||||
|
漏电流IA |
|
≤5uA |
|
||||||||
|
响应时间TA |
≤1ns |
≤25ns |
1ns |
||||||||
|
插入损耗 |
≤0.2dB |
|
≤0.2dB |
||||||||
|
插入电阻 |
≤4Ω |
|
≤4Ω |
||||||||
|
带宽FG |
40MHZ |
|
|
||||||||
|
数据传输速率VS |
|
|
2MHZ |
||||||||
|
保护等级 |
IP30 |
||||||||||
|
工作温度范围TUP |
-40℃至+70℃ |
||||||||||
|
外形尺寸 |
108×63.5×28mm |
||||||||||
|
外壳材料 |
屏蔽金属铝 |
||||||||||
|
接口方式 |
BNC |
接线端子 |
接线端子 |
||||||||

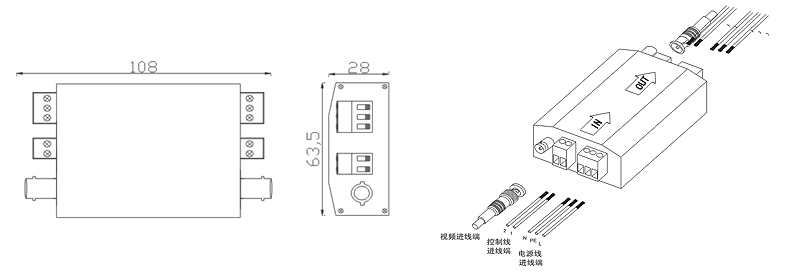

尺寸及安装
