多口视频信号防雷器（16口）监控防雷器浪涌保护器 稳压器
面议
产品详情
产品简介
本产品依据IEC电涌保护器的标准设计，接口形式为BNC,外形为长方体机架式，适用于监控机房视频分配器、视频矩阵切换器等终端设备的雷击及浪涌保护，安装便捷，无需维护，反应速度快速，适用带宽小于120MHZ，插入损耗0.2dB。
产品参数
|
型 号 |
HD-XH-16GVD/A |
HD-XH-16GVD/B |
|
|
标称工作电压Un |
±5V |
±5V |
|
|
最大持续工作电压Uc |
±6.8V |
±6.8V |
|
|
标称放电电流In（8/20us） |
2.5kA |
5kA |
|
|
最大放电电流Imax（8/20us） |
5kA |
10kA |
|
|
电压保护水平Up |
X-X |
40V |
70V |
|
X-G |
400V |
700V |
|
|
外形尺寸 |
480×65×60mm |
||
|
响应时间Ta |
≤1ns |
||
|
带宽FG |
40MHZ |
||
|
工作温度范围Tup |
-40℃至+70℃ |
||
|
插入损耗 |
≤0.2dB |
||
|
插入电阻 |
≤4Ω |
||
|
保护等级 |
IP30 |
||
|
外壳材料 |
屏蔽金属铝 |
||
|
接口方式 |
16路BNC |
||

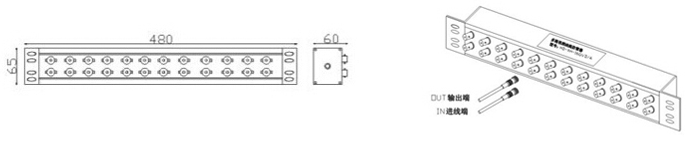

尺寸与安装
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
