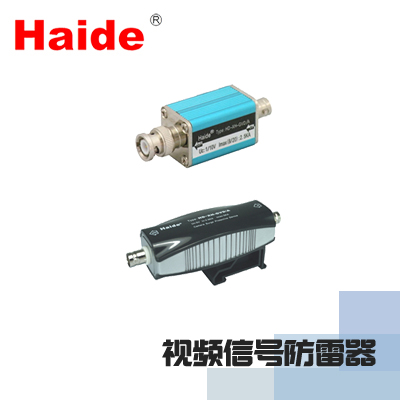

新型视频信号防雷器 网络防雷器 监控视频防雷浪涌保护器
面议
产品详情
性能简介
此产品具有动作时间快、插入损耗小、箝位准确、输出残压低等优点，能有效抑制摄像枪信号传输线路上所感应的过电压脉冲，保护视频监控设备因过电压脉冲而损坏，是新一代的视频信号保护产品，适用于摄像枪、视频分配器、视频矩阵切换器等视频监控设备。
产品参数
|
型号 |
HD-XH-GVD |
HD-XH-GVD/A |
HD-XH-GVD/B |
HD-XH |
|
|
标称工作电压Un |
±5V |
±5V |
±5V |
±5V |
|
|
最大持续工作电压Uc |
±6.8V |
±6.8V |
±6.8V |
±6.8V |
|
|
耐受冲击电压Uoc |
3KV |
5KV |
10KV |
10KV |
|
|
冲击电流Iimp |
1.5KA |
1.5KA |
1.5KA |
1.5KA |
|
|
标称放电电流In（8/20us） |
1.5KA |
2.5KA |
5KA |
5KA |
|
|
最大放电电流Imax（8/20us） |
3KA |
5KA |
10KA |
10KA |
|
|
电压保护水平Up |
X-X |
35V |
40V |
70V |
70V |
|
X-G |
300V |
400V |
400V |
400V |
|
|
响应时间Ta |
≤1ns |
||||
|
带宽FG |
40MHz |
||||
|
工作温度范围Tup |
-40℃至+70℃
|
||||
|
插入损耗 |
≤0.2dB |
||||
|
插入电阻 |
≤4Ω |
||||
|
保护等级 |
IP30 |
||||
|

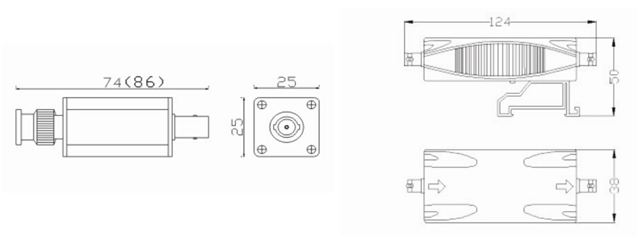

外形尺寸 |
86*25*25mm / 74*25*25mm / 124*50*38mm |
||||
|
外壳材料 |
屏蔽金属铝 / 屏蔽塑料防火材料 |
||||
|
接口方式 |
BNC |
||||
|
固定方式 |
无 / 导轨 |
||||
安装方法
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
