家用220V带机械手切断燃气报警器套装

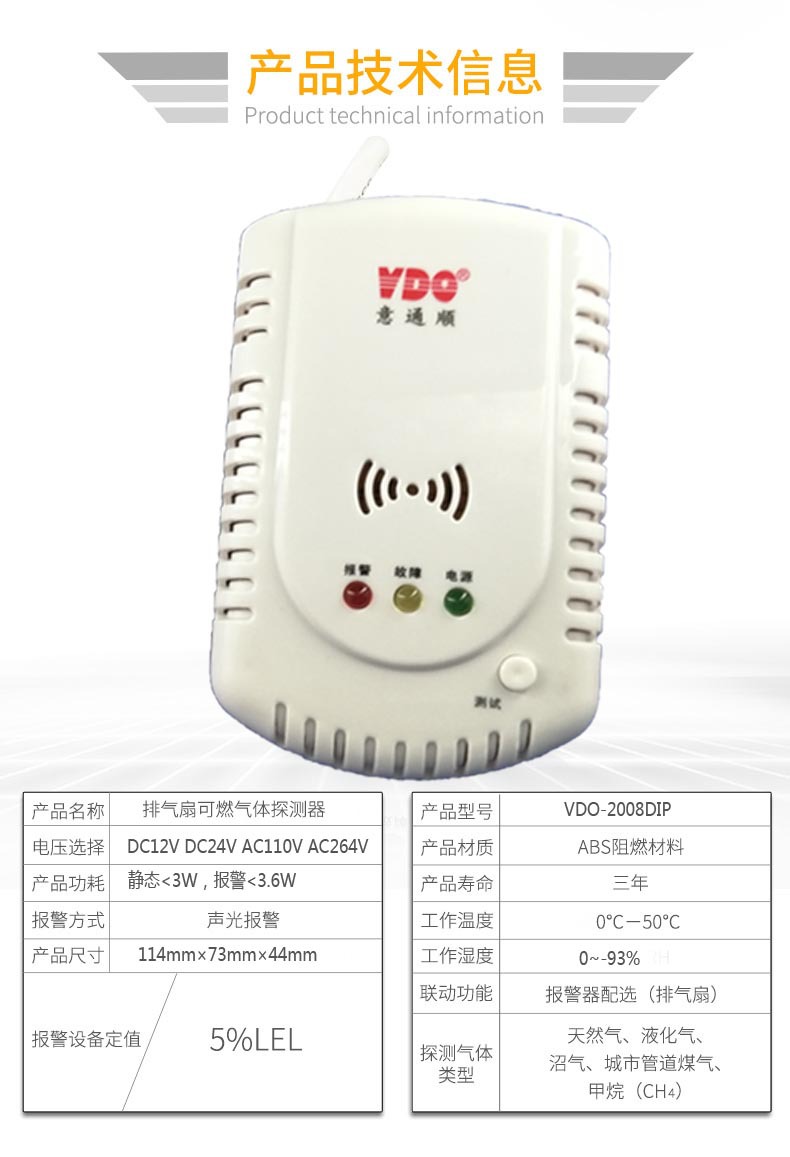

技术参数：

　　（1） 适用电压：110V-264VAC或12V-24VDC（可选）

　　（2） 静态功耗：﹤1.8W

　　（3） 报警功率：﹤5W

　　（4） 使用环境：温度-10℃—50℃，湿度5%—90%

　　（5） 适用气体报警浓度：

　　天然气：0.1%—1%

　　液化气：0.1%—0.5%

　　城市煤气：0.1%--0.5%

　　（6） 报警音量：大于70分贝

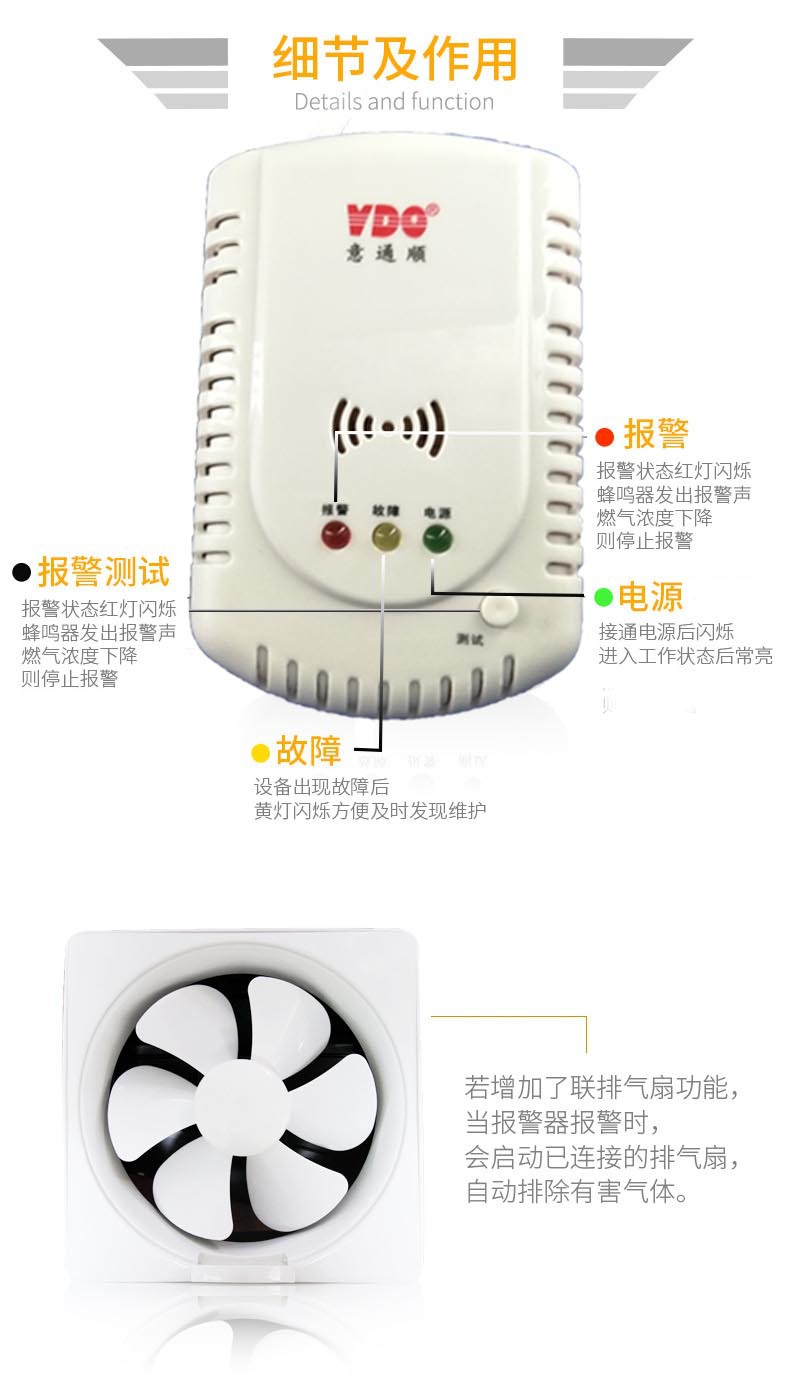

二.  探测器使用状态：

　（1） 探测器通电后，绿灯闪亮，开始功能自检，联接机械手的会启动机械手关闭阀门。

　　（2） 探测器自检时间10秒，10秒过后自动转入预热状态（绿灯闪亮），预热时间约3分钟（在预热状态禁止向探测器做打气测试，否则会损坏传感器），预热完成后，蜂鸣器鸣叫一声，绿灯常亮，探测器进入监测状态。（注：如果联有机械手，要按一下按键，探测器会联动机械手打开阀门，同时蜂鸣器长鸣红灯闪烁，30秒后蜂鸣器停止鸣叫，红灯灭，30秒内打开阀门后，你也可以再按一下按键，让蜂鸣器和报警灯停止工作。）

　　（3） 探测器报警时，红色报警灯闪亮，蜂鸣器长鸣，绿色电源灯灭探测器输出控制信号，（控制机械手关闭阀门，驱动电磁阀关闭管道，输出常开常闭无源开关量信号或者315M/433M无线信号，以上功能为可选功能）当空间可燃气体浓度超标探测器报警浓度时，探测器进入报警状态，直到气体浓度下降到低于报警器设置的报警点。探测器维持30秒（以确保机械手能关闭阀门）报警状态后，蜂鸣器停止鸣叫，探测器停止输出控制信号，红色灯继续闪亮以便查询，按下按键红色指示灯灭，探测器回到监测状态，再按下按键，探测器驱动机械手打开阀门，状态说明见（2）注。

　　（4） 探测器有故障时，黄色故障指示灯闪亮，蜂鸣器长鸣，绿色电源指示灯和红色报警灯灭，探测器同时驱动机械手关闭阀门，这种状态一直保持到您按下按键解除这种状态为止。

三. 探测器功能键使用说明：

　　（1） 探测器通电后，第一次按下按键时，蜂鸣器长鸣，绿色电源指示灯灭，红色报警灯闪亮，同时输出信号驱动机械手打开阀门（探测器上电自检会关闭阀门），这种状态会延时30秒，30秒延时到，蜂鸣器停止鸣叫，红色报警指示灯灭，绿色电源指示灯亮。

　　（2） 如果在按按键的30秒延时时间内再按一次，探测器回到检测状态（蜂鸣器停止鸣叫，机械手停止转动，，绿色灯常亮，红色报警灯灭）

　　（3） 在检测状态下（阀门打开时），按下按键，报警器会关闭阀门，这种状态会有30秒延时，延时完后，按一下按键，报警器会驱动机械手打开阀门，这种状态维持30秒后自动回到监测状态。

　　（4） 按键功能在30秒延时时间完后是循环操作的（即按第一次反转，按第二次正转），在30秒延时时间内，按一次是复位（回到监测状态），按第二次则是反向操作（阀门关闭时打开阀门，阀门打开时是关闭阀门）

四. 安装说明：

　　（1） 安装方式：壁挂式安装，使用天然气和城市煤气的客户，报警器安装在距天花板30-40公分合适的墙上。

　　（2） 使用液化气的客户，报警器应安装在距地面30-40公分合适的墙上

　　（3） 安装注意事项：

　　a.报警器不要正对炉灶的油烟和水蒸汽；

　　b不要安装在通风良好处；

　　c不要安装在浴室等水蒸汽较大的地方

　　d 不要安装在橱柜等有屏蔽的地方

五.外接端子线使用说明：

　　（1）.选用12V和24VDC供电时：红色线接电源正极，黑色线接电源负极

　　（2）.无源开关量输出：

　　a. 白色线接公共端

　　b. 绿色线接常闭端

　　c．黄色线接常开端

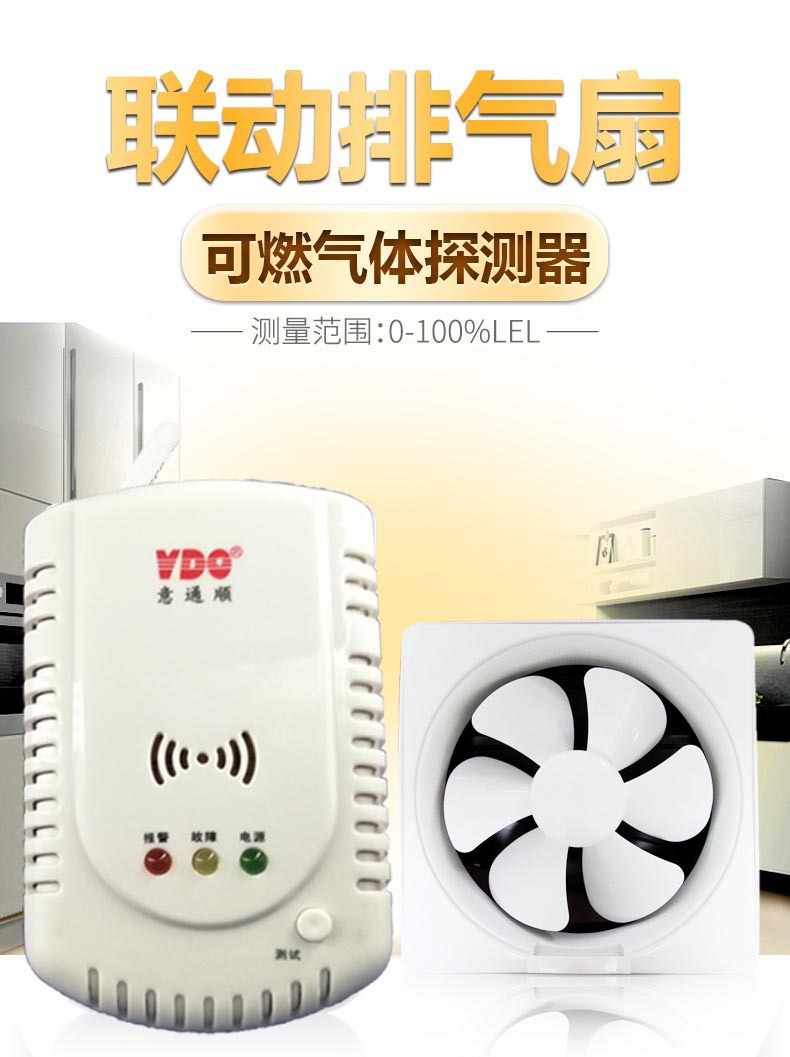

　　（3）.联结排气扇：将两根红色线串联于排气扇的火线即可

　　（4）.联结机械手和电磁阀：专用对接插头直接对插即可

　　（5）. 无线型：工作频率315M/433M……..可选，

六. 产品规格：

　　（1）.尺寸：110.4mm×73.mm×41mm

　　（2）.重量：190克（净重）

七. 产品维护和保养：

　　（1）.定期检查测试，将一定浓度的可燃气体喷入报警器壳内，报警器发出报警声，同时红灯闪烁，输出联网信号（仅限联网机型），说明报警器工作正常（建议15天测试一次），保证探测器的可靠性。

　　（2）.定期清洁：每隔6个月清洁一次，清洁时关掉电源后用毛刷扫净灰尘即可，禁止用化学药剂或水直接清洗报警器。

　　（3）.不能在探测器附近大量使用有刺激性气味的物质，如发胶，杀虫剂，油漆，酒精…….等
