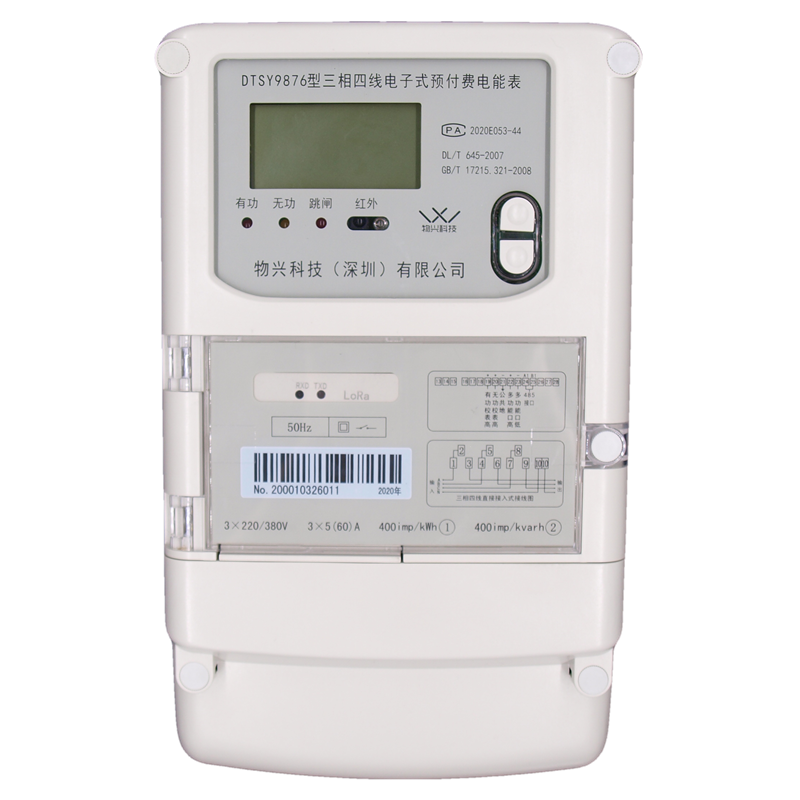

LoRa三相智能电表

Ø  计量功能

1) 分时计量正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2）分时计量组合有功电能（组合有功计量方式可设置），并存储当前、上1结算日~上12结算日总、各费率电能。

3）可计量分相正、反有功电能，并存储当前、上1结算日~上12结算日正、反有功电能。

4）分时计量组合无功1、组合无功2（组合无功计量方式可设置），并存储当前、上1结算日~上12结算日总、各费率电能。

5）分时计量四象限无功电能，并存储当前、上1结算日~上12结算日总、各费率电能。

6）可计量分相组合无功1、组合无功2及四象限无功电能，并存储当前、上1结算日~上12结算日组合无功1、组合无功2及四象限无功电能。

7）分时计量正、反向有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总、各费率最大需量及其发生时间。

8）分时计量组合无功1、组合无功2及四象限无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总、各费率最大需量及其发生时间。

9）最大需量周期5、10、15、30、60分钟可选。

Ø  复费率功能

1）可编程4种费率，10个时段，8个日时段表，10个年时区，20个公共假日。

2）电表具有2套时区表和2套日时段表功能。

3）电表具有时段表和结算日编程记录功能。

4）时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

Ø  阶梯功能

1）可编程6阶梯电量，7阶梯电价。

2）具有当前套、备用套阶梯功能。

3）具有年阶梯/月阶梯功能，当阶梯电量有效时，若年结算日有效，则执行年阶梯。若年结算日无效，则执行月阶梯。

4）当电表使用阶梯功能时，按费率电价+阶梯电价进行扣费

Ø  本地费控功能

1）可根据用户用电量及当前电价计算出剩余金额，实现电表的本地费控功能。

2）可编程4种费率电价。

3）电表具有当前套/备用套费率电价功能和当前套/备用套阶梯电价功能。

4）电表可记录用户总的购电次数和购电金额。

Ø  远程费控功能

1）售电系统主站与电能表数据交互的安全性遵循STS协议的TOKEN，可通过载波通信接口或RS485接口实现远程开户、充值操作。

2）可接收系统主站下发远程控制命令来完成跳闸、合闸允许、直接合闸、报警、报警解除、保电、保电解除等操作。

3）系统主站可以使用参数设置命令远程设置电能表中的参数，电表清零命令进行清零等操作。

4）电能表还支持数据回抄命令以使系统主站了解电能表的情况。

Ø  显示功能

1）液晶显示。

2）具有参数自动轮显和按键显示功能，轮显的参数及时间、顺序可任意设置。

Ø  通讯功能

1）电表具有一路无线通信口、一路RS485接口和一路红外通信接口，可同时通过三个通讯接口与电表进行通讯实现三方通讯互不干扰。

2）RS485接口与电表内部实行电气隔离，并设计有防雷击电路。

3）通讯规约参照DL/T 645-2007及其备案。

Ø  输出功能

1）具有有、无功测试脉冲输出。

2）具有多功能输出功能，可实现1Hz时钟、需量周期更替信号、时段切换信号输出功能。

Ø  事件记录功能

1）实时测量A、B、C三相电压、电流、功率等有效值及当前频率。

2）具有失压、断相、失流、电压逆相序、欠压、过压、过流、断流、、过载、停来电、编程、需量清零、校时等记录功能。

Ø  特殊功能

1）具有故障信息提示、。

2）具有日冻结功能。

3）电表清零前数据记录功能。

4）通信模块可更换：支持NB-IoT、LoRa、GPRS无线通信，及宽带/载波通信

Ø  本地充值功能（光电充值为可选功能）

电能表可通过光电通信接口发送充值TOKEN实现对用户进行本地充值购电操作。

Ø  采用混合网络拓扑结构，节点支持掉线重连，多种智能重连机制保证网络的稳定性。

Ø  一个节点掉线后，自动重连。

Ø  一个节点与中继节点断连后，自动寻找其他中继节点重连。

Ø  一个节点与网关断连后，自动寻找中继节点重连。

配合LoRaMesh网关，可实现从节点到云端的数据传输
