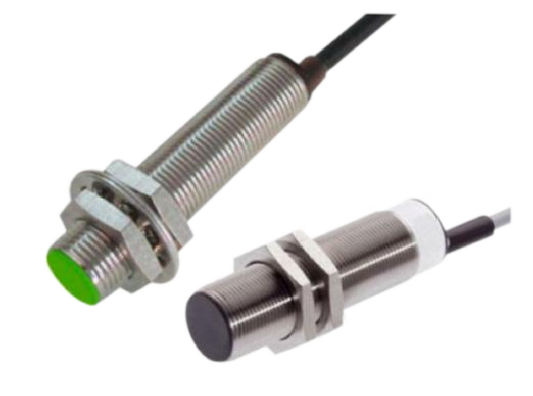

齿轮传感器

齿轮传感器

利用霍尔效应原理制成的新型传感器，它采用园管防水设计。它传感黑色金属齿轮或齿条的齿致井转換成电压脉冲信号来测量物体的速度、转逮等恭量，广泛用于新-代的汽车智能发动机，作为点火定时用的速度传感器，用于abs(汽车防抱死制动系统)作为车速传感器等。

产品特点：

           相位精度高，可满足0.4"曲轴角的要求，不需采用相位补偿。

           可满足0.05度曲轴角的熄火检测要求。

           输出为矩形波，幅度与车辆转速无关。在电子控制单元中作进一 步的传感器信号调整时，会降低成本。

主要参数：

⼯作电压 vcc 5~20v

⼯作电流 icc ≤15ma

输出低电平 vol ≤0.4(rl=1.2kΩ)v

输出⾼电平 voh ≥(vcc -1)v

上升时间 tr 100(cl=20pf)ns

下降时间 tf 100(cl=20pf)ns

⼯作距离 d 1~3mm

⼯作频率 f 0~25khz

⼯作温度 -40~85℃

储存温度 -40~125℃
