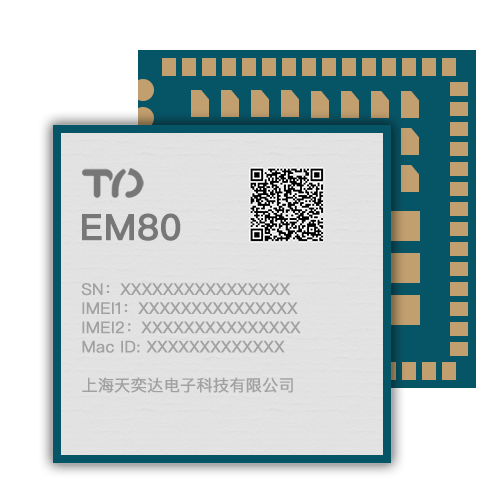

EM80 安卓工业专用模块

>>EM80 安卓工业专用模块

天奕达EM80是一款安卓工业专用模块，支持 Wi-Fi&BT 4G 功能，支持扩展有线网络

>>产品概述

支持音频DSP扩展
集成安卓系统，WiFi和蓝牙 4G功能以及GPS于一体
集成多星座GPS接收机，满足不同环境下快速、精准定位的需求

采用LCC封装，方便贴片和调试

>>产品特征

EM80-EU • LTE FDD:B1/B3/B5/B7/B8/B20

 • LTE TDD:B39/B40/B41

 • WCDMA:B1/B5/B8  GSM：B3/B5/B8



 EM50-AM



 • LTE FDD:B2/B4/B5/B7/B17

 • LTE TDD:B40

 • WCDMA:B2/B4/B5 GSM：B2/B5

 EM50-CHN

 • LTE  FDD:B1/B3/B5/B8

 • LTE TDD:B34/B39/B40/B41

 • WCDMA:B1/B2/B5/B8

 • TD-SCDMA B34/39

 • GSM：B2/B3/B5/B8

 操作系统 Android 9.0 CPU

 Cortex-A53*4 2.0Ghz Cortex-A73*4 2.0Ghz

 GPU

 ARM Mali G72 MP3 700Mhz

 LTE版本

 Release R8

 供电电压 3.7V-4.4V 工作温度范围

 -20℃~70℃

 模块尺寸 55.5*55.5mm 封装类型

 LCC

 模块重量 TBD

>>规格参数

LTE	LTE-FDD MAX 150Mbps（DL）50Mbps（UL）
HSPA	MAX 11.5Mbps（DL）42.2Mbps（UL）
TD-SCDMA	MAX 2.8Mbps（DL）2.2Mbps（UL）
EDGE	MAX 384.Kbps（DL）
WLAN	2.4GHz/5GHz
BT	2.1+EDR3.0/4.0/LE
RAM	1GB/2GB/3GB-可选配
ROM	8GB/16GB/32GB-可选配

>>电气参数

输出功率 Class3 (23dBm±2dB) for LTE FDD

 Class3 (23dBm±2dB) for LTE TDD

 Class2 (24dBm+1/-3dB)for TD-SCDMA

 Class4 (33dBm±2dB) for EGSM900

 Class1 (30dBm±2dB) for DCS1800

 ClassE2 (27dBm±3dB)for EGSM900 8-PSK

 ClassE2 (26dBm±3dB)for DCS1800 8-PSK

 灵敏度

 LTE FDD B1:-102dBm LTE TDD B38:-101dBm

 LTE FDD B2:-101dBm LTE TDD B40:-100dBm

 LTE FDD B3:-101dBm LTE TDD B41:-100dBm

 LTE FDD B4:-101dBm WCDMA B1:-110dBm

 LTE FDD B5:-101dBm WCDMA B2:-110dBm

 LTE FDD B7:-101dBm WCDMA B4:-110dBm

 LTE FDD B8:-101dBm WCDMA B5:-112dBm

 LTE FDD B20:-99dBm WCDMA B8:-112dBm

 GSM900:-109dBm  GSM1800:-109dBm
