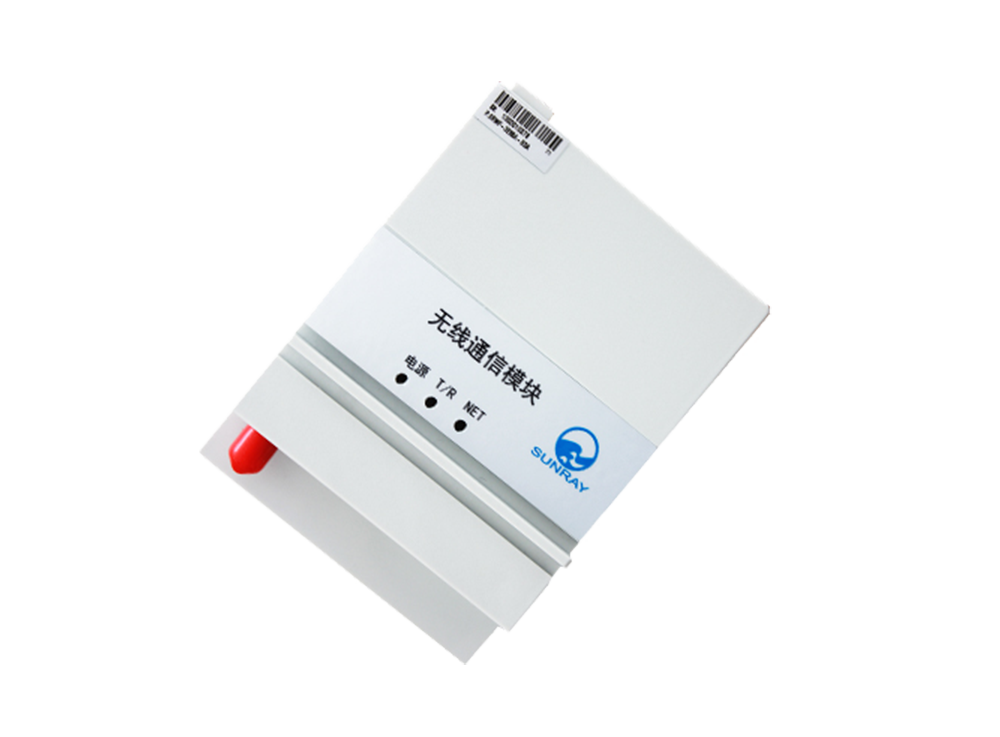

TXJX13-SR3E6801集中器微功率无线模块
面议
产品详情
概述：
SR3E6801模块是适用于国家电网I型集中器的微功率无线通信模块，模块的外形尺寸、接口定义、通信协议等完全符合国家电网最新标准要求。
技术参数：
技术指标 | 产品参数 |
工作频率 | 471~486MHz（470MHz ~ 510MHz） |
信道数量 | 1个组网信道和32个抄表信道 |
RF 数据速率 | 10 kbps |
频率偏差 | 25±5KHz |
调制方式 | GFSK |
通信方式 | TDD |
输出功率 | 50mWe.r.p（17dBm） |
接收灵敏度 | -113 dBm at 10-2 BER，10Kbps |
无线传输距离 | 视距传输距离：700米，外置天线； |
通信和网络协议 | 自带无线自组网协议 |
工作模式 | 自组织网络智能组网和抄表 |
检错方式 | CRC |
射频认证 | SRRC认证-微功率无线模块 |
I/O通信接口 | 串行TTL接口 |
波特率 | 9600 |
数据格式 | 8E1 |
电源 | 12 V±1 V 3.3V±0.3V |
工作电流 | Tx发射瞬间：<65mA（12 V±1 V） Rx静态接收：<35mA（12 V±1 V） |
天线 | SMA母头，可接外置天线 |
工作温度 | -40 ~ 85 ℃ |
工作湿度 | 20 % ~ 90 % 相对湿度，非冷凝 |
尺寸 (L×W×H) | 97.9*72.9*25.0mm，外置天线 |
适用场景:
被广泛应用于电力、金融、媒体互动、煤矿人员定位、汽车电子、智能家居、水电气行业抄表以及公共交通等行业。
