概述：

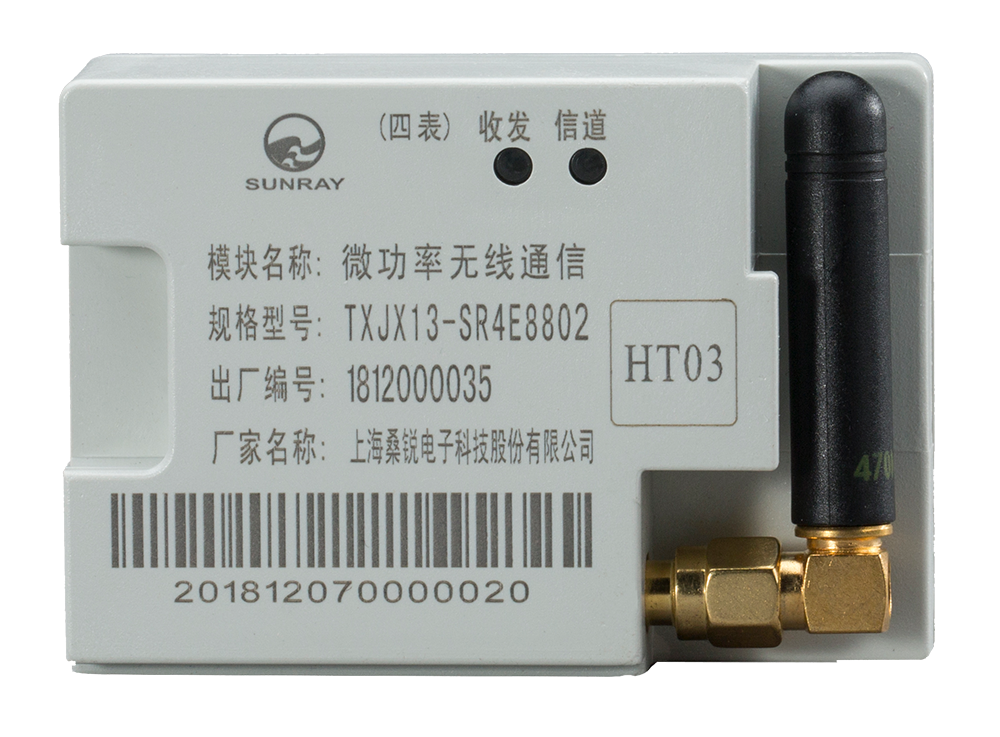

TXJX13-SR4E8801/ SR4E8802模块是适用于国家电网单相智能电能表的微功率无线通信产品，外形尺寸、接口定义、通信协议均符合并兼容国家电网的各项标准要求；自带无线MESH自组网协议和自动路由技术，可自适应选择多种数据传送速率，适用于各种无线数据采集通信网络。
技术参数：
技术指标 | TXJX13- SR4E8801/ SR4E8802产品参数 |
匹配电表 | 单相智能电表 |
工作频率 | 470MHz ~ 510MHz |
信道数量 | 1个组网信道和32个抄表信道 |
无线速率 | 10 kbps |
频率偏差 | 25 ± 5KHz |
调制方式 | GFSK |
通信方式 | TDD |
发射功率 | 50mW（17dBm）e,r,p |
接收灵敏度 | -113dBm at 10 - 2 BER，10Kbps |
无线传输距离 | 400米（视距，内置天线） |
无线通信协议 | 自带无线自组网协议 |
表端通信接口 | 串行TTL接口 |
串口通讯速率 | 1200 ~ 9600bps自适应 |
电源 | 12V |
工作电流 | Tx发射瞬间：<40mA（12 V） |
Rx静态接收：<20mA（12 V） | |
天线 | 外置天线/内置天线 |
工作温度 | -40℃ ~ +85℃ |
工作湿度 | 20% ~ 90% 相对湿度，无冷凝 |
尺寸 (L×W×H) | 70.0ⅹ50.0ⅹ27.2mm |
适用场景：
被广泛应用于电力、金融、媒体互动、煤矿人员定位、汽车电子、智能家居、水电气行业抄表以及公共交通等行业。
