售电公司国/南网计费总电表红外采集抄表技术

1 方案背景

方案背景：售电公司需要采集工厂计费总表电能数据，目的是利用金融模式，让客户提前购买电费，可以用较低的价格购买电费。类似于金融领域的期货概念。

2 方案需求

1.1数据采集需求

采集电能表数据类型为：1电流、2电压、3功率因素、4总有功率、5总无功率信息、6最大需量、7、电量（尖、锋、平、谷）

1.2数据库需求

数据库中的1电流、2电压、3功率因素、4总有功率、5总无功率信息、6最大需量、7、电量 所对应的楼据库中表的名称最好做个示例。

本地部署的数据库建议采用SQLserver数据库，能在十分钟以内同步3次云端数据库数据。

1.3平台需求

(1)平台中的电量数据可否对应“红外采集器”设置互感器倍数后的统计电量。

(2)软件分组中的设备，可否自动汇总分组的总电量及在右侧显示分组名称。

(3)软件中可以否显示出“当日总用电量”，“当月总用电量”及“本年总用电量”三个指标的统计信息

(4)手机端查看，如微信公众号进入后，点击“监控”显示出所有采集器，建设可以更据分组显示，如果将来安装数量增多，手机端例出上百个采集器，无法判断其中的三个是指定用户的采集器，不方便查看和统计。

3 数据采集方案

本次数据采集采用4G无线红外抄表器，利用红外通信进行数据收发，最终通过无线模块推送至平台。

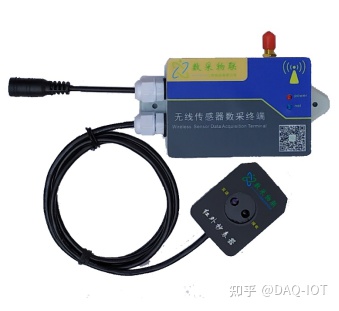

无线红外抄表器

4 数据库方案

应客户要求建立数据库（data），创建数据表（data），包含键（数据编号，组织编码，所属公司，设备名称，设备编号，更新日期，总电能，正向尖，正向峰，正向平，正向谷，A相电压，B相电压，C相电压，A相电流，B相电流，C相电流，功率因数，总有功，总无功）。

服务器部署在云端，采用的阿里云服务器（客户提供），能够在五分钟内（客户要求）进行数据采集以及发送到数据库。在通过数据库上传到大屏。

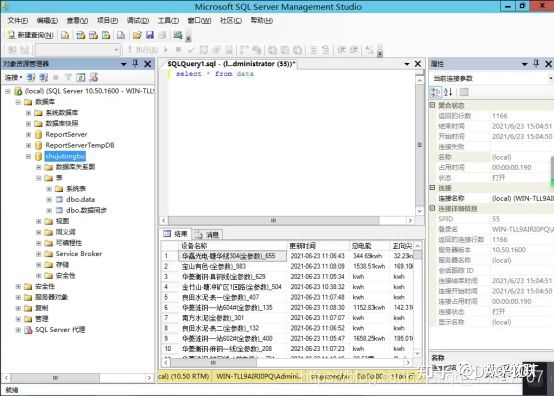

数据库展示

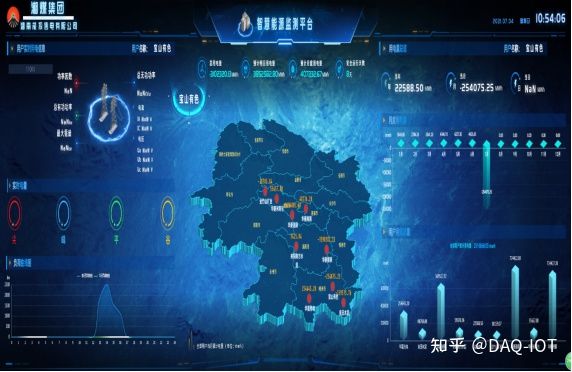

湘煤集团大屏展示界面

5 运维云平台电脑手机数据展示方案

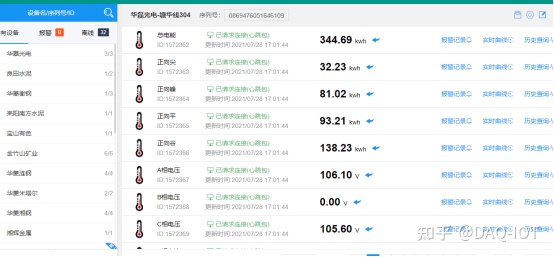

电脑端界面示意图

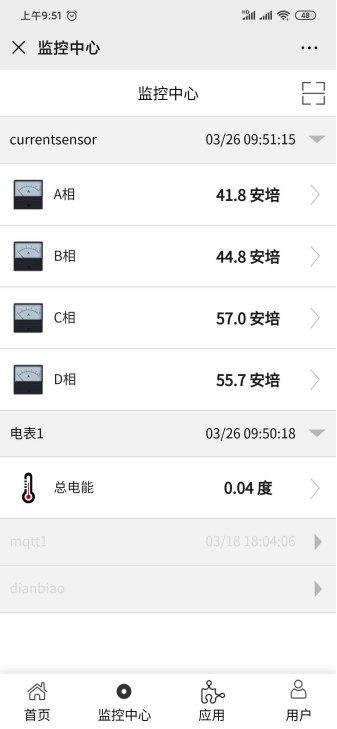

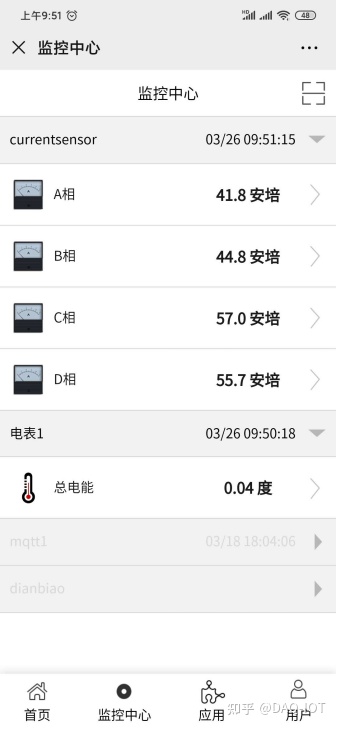

手机端界面示意图

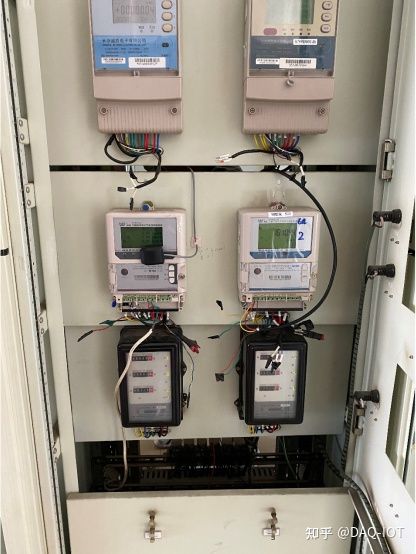

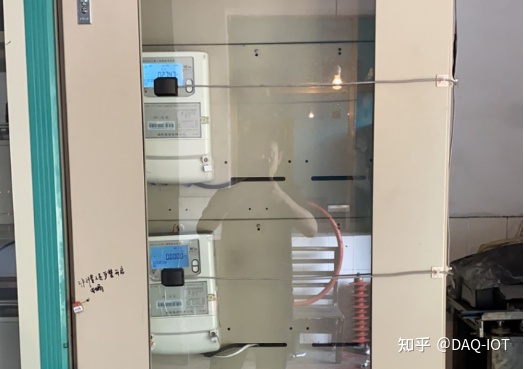

6 实际安装效果
