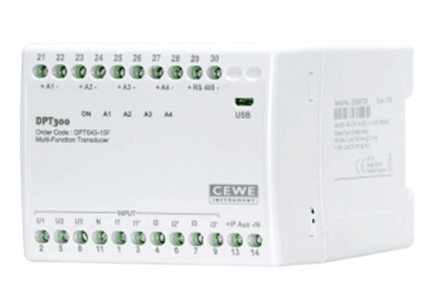

CEWE DPT300 三相可编程变送器

DPT300系列是一款紧凑型可编程变送器，适用于发电厂、变电站以及工商业用户等

主要特点

●测量精度高 0.2、0.5、1

●响应速度快 100-220ms

●结构紧凑

●故障报警LED

●支持Modbus RUT通讯

●4路变送输出可编程

主要功能

●输出不受负载影响

●输入输出可按需配置

●IEC60688标准

（1）交流电压

输入电压                   3 x 100 to 415 V L-L (3相3线)

                                 3 x 57.5 to 240V L-N (3相4线）

测量范围                    0 to 130 % of Vn (最大500 V)

测量频率                    50/60 Hz (±5 %)

功耗                           ≤0.2 VA

最大过载电压             1.3 x Un 持续 (最大500 V )

                                  2x Un 1 s

（2）交流电流

输入电流（In）          1/5 A

测量范围                    0 to 150 % In

功耗                          ≤0.2 VA
最大过载电流             2 x In 持续

                                 20 x In 1 s
（3）有功/无功功率
输入电压（Un）        3 x 100 to 415 V L-L (3-phase 3-wire system)
                                 3 x 57.5 to 240V L-N (3 -phase 4-wire system)
输入范围                   0 to 130 % Un(up to 500 V)
输入电流（In）         1/5 A
输入范围                   0 to 150 % In
测量频率                   50/60 Hz (±5 %)
（4）功率因数<br>
输入电压（Un）       3 x 100 to 415 V L-L (3相3线)
                                3 x 57.5 to 240V L-N (3相4线)
输入范围                  0 to 130 % Un(最大 500 V)
输入电流（In）        1/5 A
输入范围                  0 to 150 % In
测量频率                  50/60 Hz (±5 %)
（5） 辅助电源
高压辅助电源
电压范围                 80-276 V AC/DC (±10 %)
频率                        50/60 Hz
最大功耗                 ≤11VA, 6 W 双路输出（每路750 Ω ）
                              ≤12 VA, 7 W 四路输出（每路750 Ω ）
低压辅助电源
电压范围                24-80 V DC (±10 %)
最大功耗                ≤6 W 双路输出（每路750 Ω ）
                             ≤8 W 四路输出（每路750 Ω ）
（6）模拟量输出
输出类型               电流 & 电压
最大负载电阻        ≤750 Ω （20 mA）, ≥ 2 k Ω （ 10 V） (每路输出)
相应时间               5 个测量周波 (≤100-220 ms)
纹波                     <0.4%峰值
