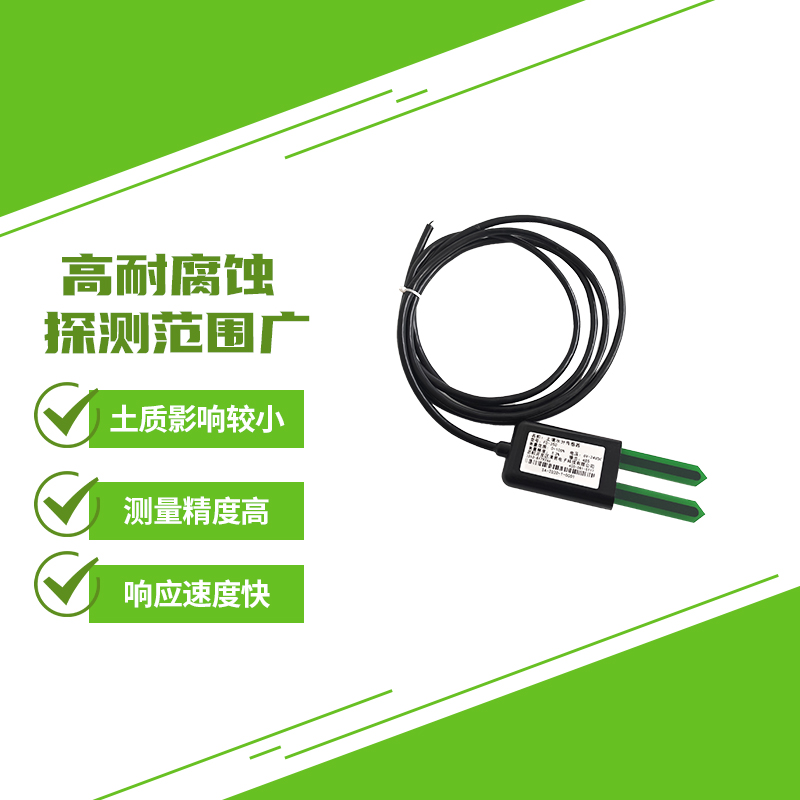

FD-350 水分含量传感器

FD-350 水分含量传感器

FD-350水分含量传感器由电源模块、变送模块、漂零及温度补偿模块、数据处理模块等组成。采用FDR频域法，可以实时准确测定各种土壤不同剖面的水分含量。传感器内置信号采样及放大、零点漂移及温度补偿功能，用户接口简洁、方便。外型小巧轻便，便于携带和连接。

功能特点

◆探测范围广，以探针为中心，围绕探针的直径10cm、高10cm的圆柱体；

◆高耐腐蚀探针，对被测介质的适应性广泛，使用寿命长

◆结构设计合理，保证使用寿命

◆土质影响较小，应用地区广泛

◆测量精度高，性能可靠，确保正常工作

◆响应速度快，数据传输效率高

工作、存储条件

工作温度：-40～85°C       工作湿度：0～100%RH

储存温度：-40～125°C      储存湿度：＜80%（无凝结）

工作原理

FDR频域法测量，利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的介电常数(ε),从而得到土壤容积含水量(θv)。

技术参数

测量参数：土壤容积含水率

测量范围：干土～ 饱和土（可调量程：0～60%）

测量精度：±3%

响应时间：2秒

测量主频：350ＭHz

防护等级：IP68

探针长度：57mm

探针宽度：14mm

密封材料：环氧树脂

测量区域：以探针为中心，围绕探针的直径10cm、高10cm的圆柱体

电缆长度：2米 (标配)

信号输出：

RS485型：

    工作电压：5～24V

    工作电流：4~6mA，典型值4mA（RS485型）

  输出信号：MODBUS-RTU协议

电压型：

  工作电压：5～24V

  工作电流：4~6mA，典型值4mA（RS485型）

  输出信号：0～2V DC（可定制0.4～2V   DC ）

电流型：

  工作电压：12～24V

  工作电流：4~6mA，典型值4mA（RS485型）

  输出信号：0～20mA,（可定制4～20mA）

适用范围

广泛适用于节水农业灌溉、温室大棚蔬菜、花卉园艺、草地牧场、植物培养、科学试验，混凝土泥浆等领域的水分含量测量。

尺寸、重量

外型尺寸：
