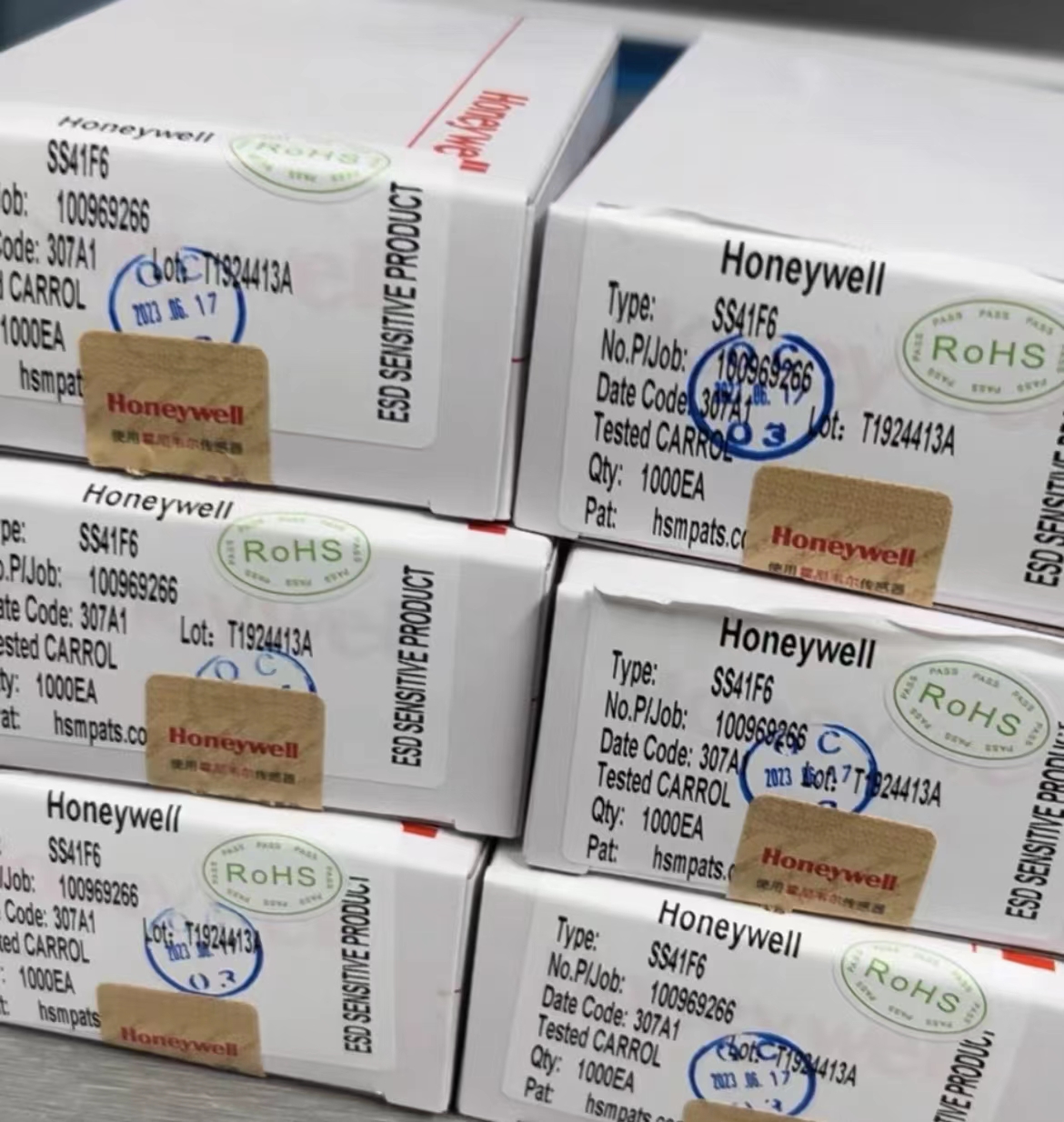

SS41F6 霍尼韦尔Honeywell 磁场传感器无刷电机

面议

已认证

浙江省杭州市下城区新天地街124号

产品特性

潜在应用

交通运输

工业和商业

医疗

产品线

安全与生产力解决方案

SS41F6是小型、多功能的数字式霍尔效应元件，由一个永磁铁或电磁铁所产生的磁场触发，专门设计用来对北极和南极交替变换进行响应。

元件内置稳压器，增强了在4.5 Vdc - 60 Vdc供电电压范围内的操作稳定性；内部电路系统采用专门设计，可防止传感器在电源电压反接时受到损坏。

集电极开路电流沉输出易于与各种电子线路连接。

SS41F6经过25 °C [77 °F] 温度条件下的工厂测试，同时经过25 °C [77 °F] 和125 °C [257 °F]温度条件下的测试。

输出短路保护

当输出负载电流超过工作参数表规定的输出电流限值时，传感器会关闭输出晶体管。通常输出晶体管处于关闭状态，只有当外界磁场强度B>Bop时，传感器将重启输出晶体管。

• SS41F6：散装包装，带直引脚的扁平型TO-92封装，可实现紧

凑的印刷电路板 (PCB) 布局。

• 采用小型的、带引脚的，扁平型TO-92封装，可实现紧凑的PCB布局

• 宽工作电压范围：4.5 Vdc … 60 Vdc，使得传感器广泛适用于各种应用

• 电压为4.5 Vdc时，电流消耗最大仅为3.6 mA，高效节能

• 双极磁性传感器，非常适合北极和南极交替的环形磁铁相关的应用

• 坚固耐用型设计：工作温度可达150 °C [302 °F]

• 采用符合RoHS要求的材料，满足2002/95/EC的指令要求，

ESD电性能在人体模式 (HBM) 下可达±16 KV

• 速度和转速 (RPM) 检测

• 交通运输行业中电机的换相和控制

SS41F6属于霍尼韦尔低成本霍尔效应数字传感器集成电路 (IC)

产品线，该产品线涵盖以下型号：

• SS30AT、SS40A和SS50AT

• SS311PT和SS411P

• SS41F和SS41G

• SS51T、SS511AT和SS513AT
