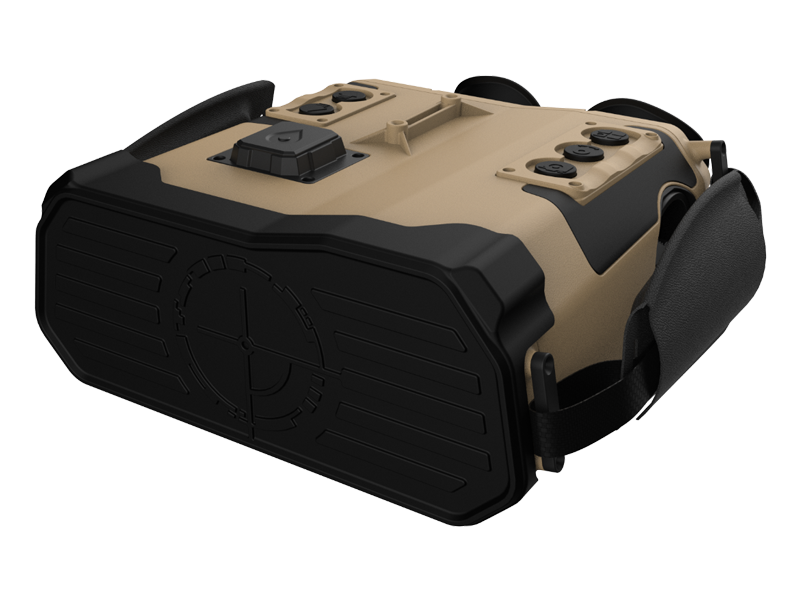

迈视达PT107双目多功能侦测仪可见光热成像激光测距本机目标定位

类目

项目

参数

探测性能

器件类型

非制冷氧化钒

分辨率

640*512

像元间距

12μm

响应波段

8～14μm

噪声等效温差

25mk

光学性能

焦距

60mm f1.0

视场角

7.2°×5.8°

类目

项目

参数

探测性能

器件类型

cmos

分辨率

2880*2160

靶面尺寸

1/2.8”

光学性能

大视场角

44°×34°

小视场角

2.3°×1.7°

调焦方式

电动（自动/手动）对焦

功能

日夜切换

黑白/彩色切换

透雾

有

类目

项目

参数

测距性能

激光波长

1535nm

最小测程

30米

最大测程

≥6km（对中型坦克侧面）

≥8.5km（对大型建筑物）

测距精度

±2米

测距功能

单位

米；码；英尺

测距拍照

有，0-5秒倒计时拍照，可关闭

相对测距

支持三目标点相对测距定位

激光指示

不可见激光波长

850nm（人眼不可见）

可见激光波长

520nm（绿色）

类目

项目

参数

定位性能

定位模式

GPS/北斗/glonass

自身定位精度

水平3m（CEP），高程10m（PE）

目标定位精度

水平20m，高程30m

坐标系

大地坐标/高斯坐标/UTM墨卡托/mgrs格网

类目

项目

参数

定向性能

方位角测量范围

0°～360°

方位角定向精度

0.5°（RMS，主机倾角为0°）

俯仰角测量范围

-90°～90°

俯仰角测量误差

≤0.2°（RMS，@-81°～81°）

横滚角测量范围

-180°～180°

横滚角测量误差

≤0.2°(RMS)

(@-65°≤俯仰角≤65°)

罗盘校准

手动/自动（隐藏）

角度单位

度，密位，百分度

类目

项目

参数

存储及浏览

摄录功能

红外/可见光/融合模式下均可摄录

存储容量

128G

文件浏览

可浏览/可删除

文件导出

USB/wifi导出

类目

项目

参数

显示性能

显示器类型

OLED

显示器分辨率

1920*1080

显示器尺寸

0.71寸

出瞳直径

8mm

屈光度调节范围

-5～+5

分划性能

分划种类

6种

分划颜色

黑/白/红/蓝

图像模式

红外极性

白热/黑热/伪彩/铁红/绿红/黄热/彩虹/暖色/高对比/天空/蓝绿红/蓝红

融合极性

混合模式；轮廓模式；凸显模式。

数字放大

1.0×～8.0×无级变倍，步进0.1×

屏幕保护

贴近防漏光

面部远离，屏幕自动熄灭

类目

项目

参数

多功能数据线接口

测距按钮

有

模拟视频接口

CVBS(pal制)

数据导出接口

USB

外接电源接口

12V（±3V）

高清视频接口

HDMI

外部控制指令接口

RS232

Wifi接口

图传及控制主机

类目

项目

参数

连续工作

时长

工作时长

≥8小时（18650*6，@25℃）

电池安装方式

每节随意正反安装

外接电源

≥24小时

类目

项目

参数

物理参数

尺寸

≤220 mm *230 mm *130mm

重量

2.25kg（含电池）

类目

项目

参数

环境适应性

防护等级

IP67

工作温度

-40℃～60℃

储存温度

-45℃～70℃（0℃～40℃最佳）

类目

项目

参数

温度

测量范围

-43℃～60℃

测量精度

±1℃

湿度

测量范围

0%RH～100%RH

测量精度

±3%RH（15%RH～90%RH）

±5%RH（其余）

气压

测量范围

200hPa～1100hPa

测量精度

±2hPa
