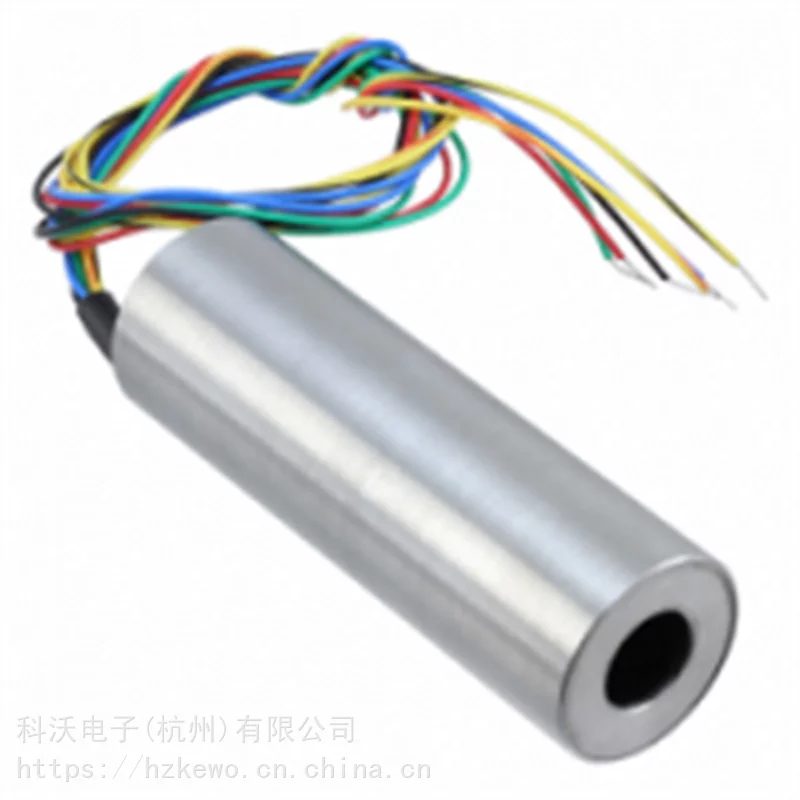

02560391-000位移传感器TE泰科/MEAS

TE 泰科（MEAS）02560391-000 是一款 HR 系列高可靠型 LVDT（线性可变差动变压器）位移传感器，型号为 HR 200TE Connectivity。

一、核心参数（来自官方规格）TE Connectivity

• 产品类型：LVDT 线性位移传感器（分离铁芯，无弹簧）
• 测量量程：±5.08 mm (±0.2 英寸)
• 线性度：±0.25% FS（满量程）
• 供电：3V AC
• 激励频率：400 Hz ~ 5 kHz
• 外壳材质：不锈钢
• 外壳直径：20.6 mm (0.812 in)
• 总长：63.5 mm
• 工作温度：-55°C ~ +150°C
• 防护等级：IP61
• 电气连接：引线（飞线）
• 特性：高可靠、抗震动、铁芯与孔间隙大、电磁屏蔽
• 合规：RoHS 合规

二、HR 系列特点

• 无接触测量：无摩擦、寿命极长、无限分辨率
• 高稳定性：极低迟滞、优秀重复性、宽温漂稳定
• 抗干扰：全金属屏蔽，适合工业强电磁环境
• 通用适配：兼容多数 LVDT 信号调理模块 / 变送器

三、典型应用

• 精密测量、材料试验机、形变监测
• 工业自动化、过程控制、阀门定位
• 航空航天、军工、高能物理（耐高温 / 高可靠）

四、同系列常见型号对照

• 02560390-000：HR 100 — ±2.54 mm
• 02560391-000：HR 200 — ±5.08 mm（你查询型号）TE Connectivity
• 02560394-000：HR 500 — ±12.7 mm
• 02560396-000：HR 1000 — ±50.8 mm
